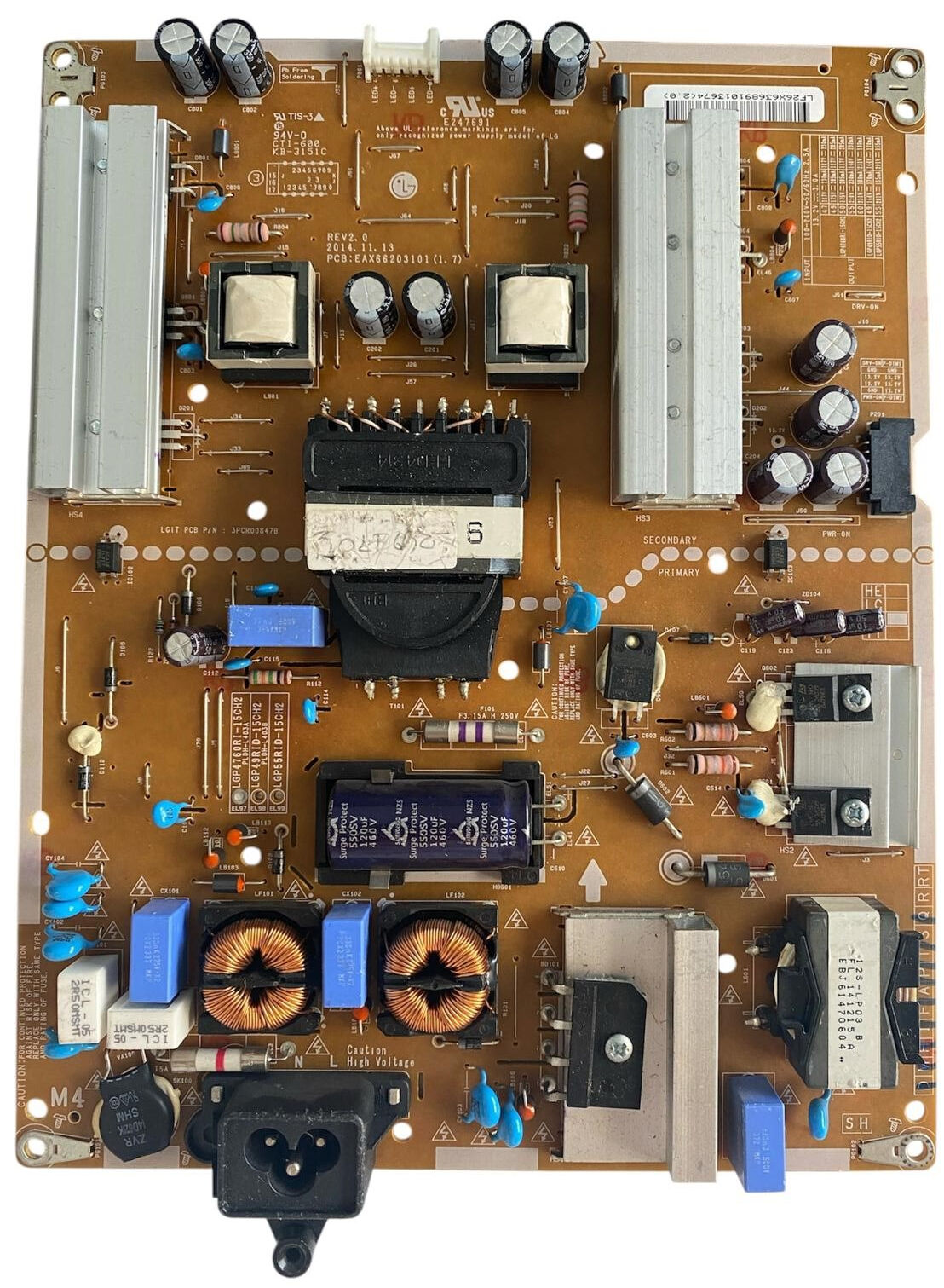

LG EAX66203101 (1.7) Besleme Kartı Orijinal Innotek Power Supply LGP4760RI

LG marka LED televizyon serileriyle (Özellikle LF ve UF serisi 43", 49", 55" modellerle) %100 uyumlu orijinal EAX66203101 (1.7) şase kodlu televizyon besleme ve dâhili LED sürücü kartıdır (Power Supply / LED Driver Board). Teknik servis laboratuvarımızda ana kartı besleyen stand-by gerilim hatları, sekonder regülasyon çıkışları ve panel içi LED aydınlatmayı tetikleyen yüksek voltaj sürücü katı suni yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ şeridinde yer alan PCB katmanında EAX66203101 (1.7) kodu açıkça tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve HOT Katı: Sol üst köşede siyah renkli 3 pinli AC 220V şebeke giriş soketi yer alır. Bu girişin hemen altında şebeke parazitlerini süzerek sistemi koruyan 2 adet yan yana konumlandırılmış büyük yuvarlak bakır sargılı EMI şebeke bobini ve onların yanında konumlandırılmış mavi-beyaz yalıtımlı güvenlik kondansatörleri mevcuttur. Giriş katının altında ise 1 adet dikey yerleşimli, lacivert renkli, 550V 120uF değerinde yüksek voltaj ana filtre kondansatörü konumlandırılmıştır.

• Isı Yönetimi ve Güç Dönüşümü: Kart üzerinde yüksek yük ve akım altında çalışan MOSFET ve doğrultucu diyotların ısısını kararlı bir şekilde dağıtmak amacıyla yerleştirilmiş 4 adet gümüş renkli alüminyum soğutucu blok (heatsink) yer almaktadır. Kartın tam merkezinde ise sistemin ana voltaj dönüşümünü sağlayan yatay yerleşimli büyük siyah-beyaz ana trafo bloku mevcuttur. Trafonun sağında ve sağ alt köşesinde ise regülasyonu destekleyen daha küçük yapıda 2 adet yardımcı trafo daha yer alır.

• Çıkış ve LED Sürücü Katı (COLD Bölgesi): Sağ üst köşede filtrelemeyi sağlayan dikey elektrolitik kondansatör grupları, sağ kenarın orta hizasında ise panel içerisindeki LED barlara (backlight) akım gönderen dikey beyaz renkli LED+ / LED- çıkış soketi konumlandırılmıştır. Sağ alt köşede ise ana karta giden voltajların pin şemasını içeren tablo yer alır.
