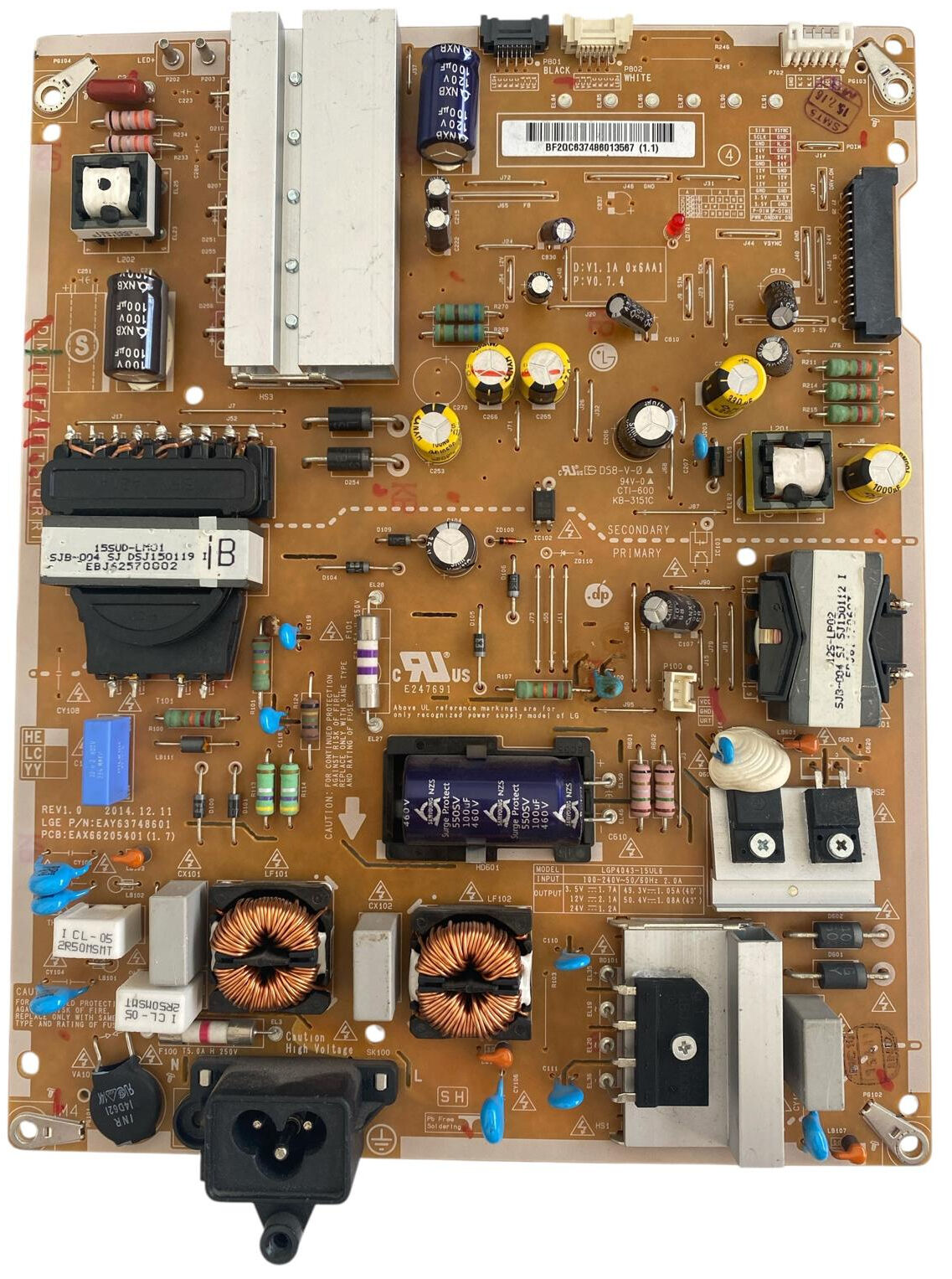

LG EAX66205401 1.7 Besleme Kartı Orijinal EAY63748601 LGP4043-15UL6 DS8-V-0 40 43 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 40 inç ve 43 inç LED TV modellerinde (başta LG 43LF510V, 43LF5400, 43LF5900, 40LF630V, 43UF6407 serileri olmak üzere) kullanılan orijinal LG Innotek (LGIT) üretimi EAX66205401 (1.7) (LG Parça Kodu: EAY63748601 / Model Kodu: LGP4043-15UL6 / DS8-V-0) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (3.5V), ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları (12V, 24V) ve panel içi LED barları süren yüksek voltaj hatları (49V - 50.4V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol alt köşede ipek baskı ile PCB: EAX66205401 (1.7) ve LGE P/N: EAY63748601 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; T5.0A H 250V cam koruma sigortası, NTC termistörler (ICL-05), çift toroidal EMI filtre bobinleri (LF101, LF102) ve X2/Y2 koruma kondansatörleri ile süzülür. Doğrultucu katından geçen akım, yatay konumlandırılmış 1 adet yüksek kaliteli Samyoung Surge Protect 460V / 550V 100µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): EBJ62570002 / 15SUD-LM01 trafo bloğu, alüminyum soğutuculara monte edilmiş MOSFET/diyot grupları ile anakart için gerekli olan kararlı 3.5V, 12V ve 24V DC gerilimleri üretir.

• Dâhili LED Sürücü Katı: Kartın sekonder katında yer alan dâhili LED sürücü trafosu, kontrol entegreleri ve yüksek voltaj kondansatör grupları (2 adet 120V 100µF ve 2 adet 100V 100µF), ekran arka aydınlatmasını sürmek için kararlı 49V - 50.4V gerilim aktarımı sağlar.
