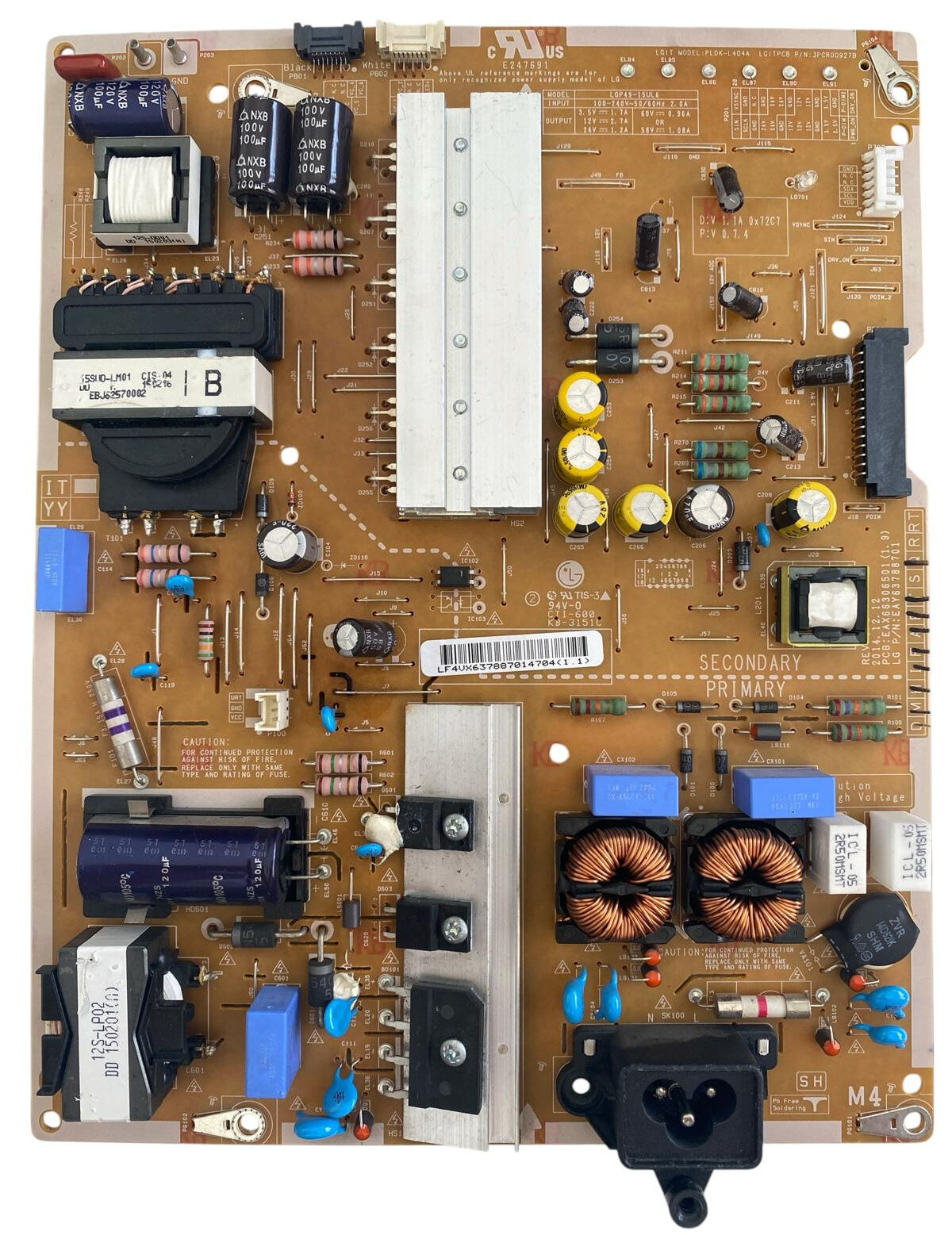

LG EAX66306501 1.9 Besleme Kartı Orijinal EAY63788701 LGP49-15UL6 PLDK-L404A 49 50 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 49 inç ve 50 inç LED TV modellerinde (başta LG 49LF5400, 49LF5900, 49LF6300, 49UF6407, 50LF652V serileri olmak üzere) kullanılan orijinal LG Innotek (LGIT) üretimi EAX66306501 (1.9) (LG Parça Kodu: EAY63788701 / Model Kodu: LGP49-15UL6 / PLDK-L404A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (3.5V), ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları (12V, 24V) ve panel içi LED barları süren yüksek voltaj hatları (58V - 60V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ kenarda ipek baskı ile PCB: EAX66306501 (1.9) ve LG P/N: EAY63788701 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri mektubunda incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC şebeke giriş katından giren akım; cam koruma sigortası, çift toroidal EMI filtre bobinleri, NTC termistörler ve X2 koruma kondansatörleri ile süzülür. Doğrultucu katından geçen akım, yatay konumlandırılmış 1 adet yüksek kaliteli 450V 120µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): 15SU10-LM01 / EBJ62570002 trafo bloğu, alüminyum soğutuculara monte edilmiş MOSFET/diyot grupları ile anakart için gerekli olan kararlı 3.5V, 12V ve 24V DC gerilimleri üretir.

• Dâhili LED Sürücü Katı: Kartın sekonder katında yer alan dâhili LED sürücü trafosu, kontrol entegreleri ve yüksek voltaj kondansatör grupları (3 adet 100V 100µF ve 2 adet 120V 100µF), ekran arka aydınlatmasını sürmek için kararlı 58V - 60V gerilim aktarımı sağlar.
