LG EAX66732801 (1.5) Besleme Kartı Orijinal EAY64269401 55LH604V Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 43 inç, 49 inç ve özellikle 55 inç (140 Ekran) Full HD Smart LED TV modellerinde (başta bizzat test edildiği 55LH604V, 49LH604V, 43LH604V serileri olmak üzere) kullanılan orijinal LG üretimi EAX66732801 (1.5) (Parça Kodu: EAY64269401) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ-üst kısımda konumlandırılmış orijinal EAX66732801 (1.5) fabrikasyon PCB kodlaması ve orijinal fabrika takip barkod etiketleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

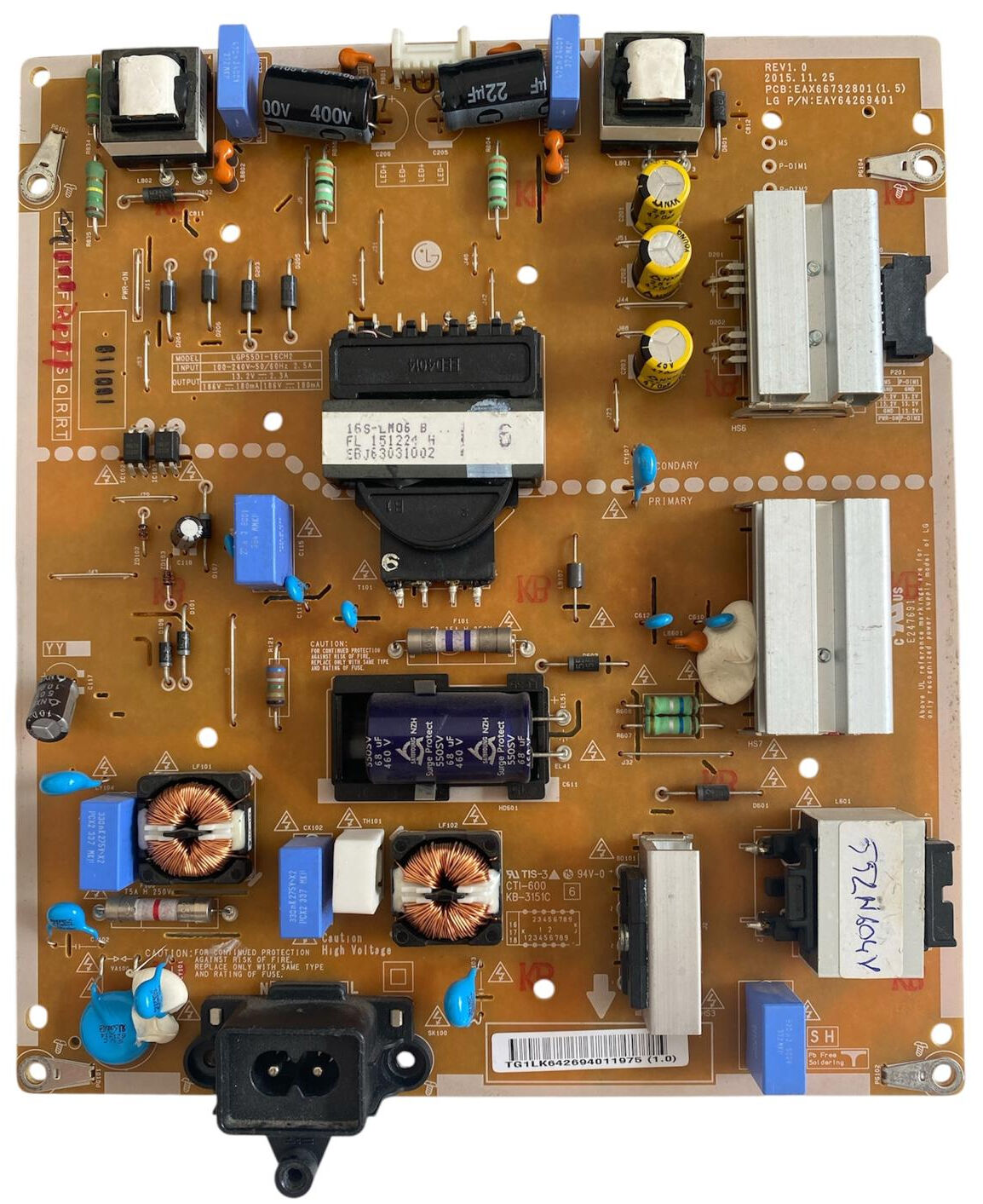

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Alt taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, orta-alt kısımda yatay koruma yatağına konumlandırılmış 2 adet yüksek kaliteli Samyoung NZH serisi 450V 68µF (Surge Protect) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür. Kartın en üst kısmında ise PFC (Güç Faktörü Düzeltme) katını destekleyen ek yüksek voltaj kondansatörleri yer almaktadır.

• SMPS ve Güç Yönetimi: Kartın tam ortasında yer alan güçlü 16S-LM06 B ana trafosu ve sağ alttaki yardımcı trafo grubu, bağlı oldukları PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ üst köşede yer alan yüksek kaliteli sarı renkli Samyoung elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ kenardaki çoklu P201 soketi üzerinden ana karta kararlı DC besleme voltajları (13.2V vb.) iletilirken, üst kenarda konumlandırılmış beyaz soketler üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
