LG EAX66851001 (1.5) Besleme Kartı Orijinal LGP32DSI-16CH1 43LH590V Power Board

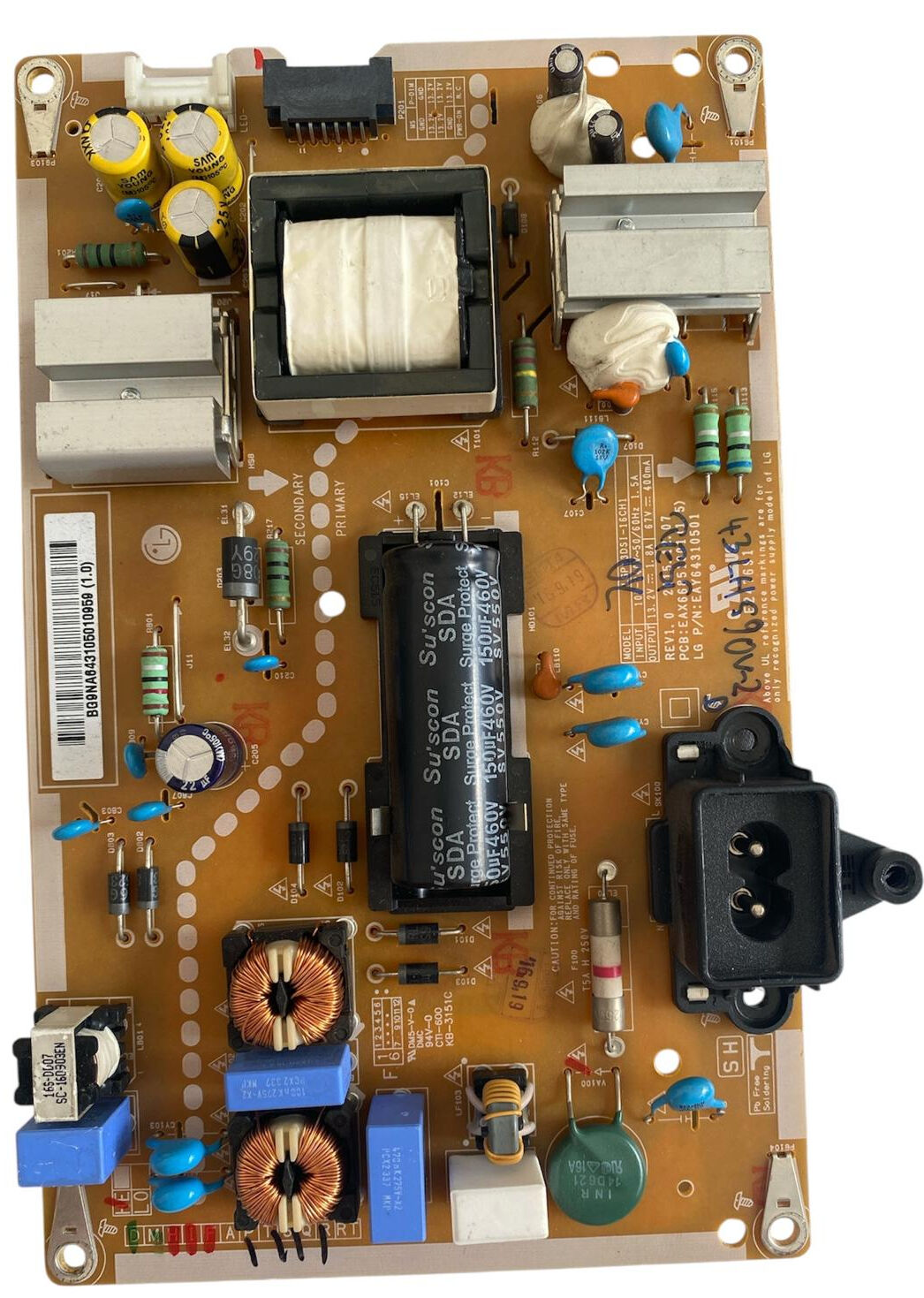

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 43 inç (109 Ekran) Full HD Smart LED TV modellerinde (başta bizzat test edildiği 43LH590V, 43LH590V-2, 43LH570V, 43LH560V serileri olmak üzere) kullanılan orijinal LG üretimi EAX66851001 (1.5) (Model Kodu: LGP32DSI-16CH1 / LG P/N: EAY64310501) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ-orta kısımda konumlandırılmış orijinal EAX66851001 (1.5) fabrikasyon PCB kodlaması, fabrika takip barkod etiketleri ve orijinal fabrika tescilleri yer almaktadır.
Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, disk varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Doğrultucu köprü diyot katından geçen akım, tam ortada dikey yerleşimli 1 adet yüksek kaliteli Su'scon SDA serisi 150µF 460V yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.
-
SMPS ve Güç Yönetimi: Kartın üst tarafında yer alan güçlü dikey ana güç trafosu, bağlı olduğu PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.
-
Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sol üst köşede yer alan yüksek kaliteli SAM YOUNG marka sarı renkli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Üstteki çoklu soket üzerinden ana karta kararlı DC besleme voltajları iletilirken, sol üstteki beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
