LG EAX66851301 (1.5) Besleme Kartı Orijinal EAY64310501 LGP43DSI-16CH1 43LH510V Power Board

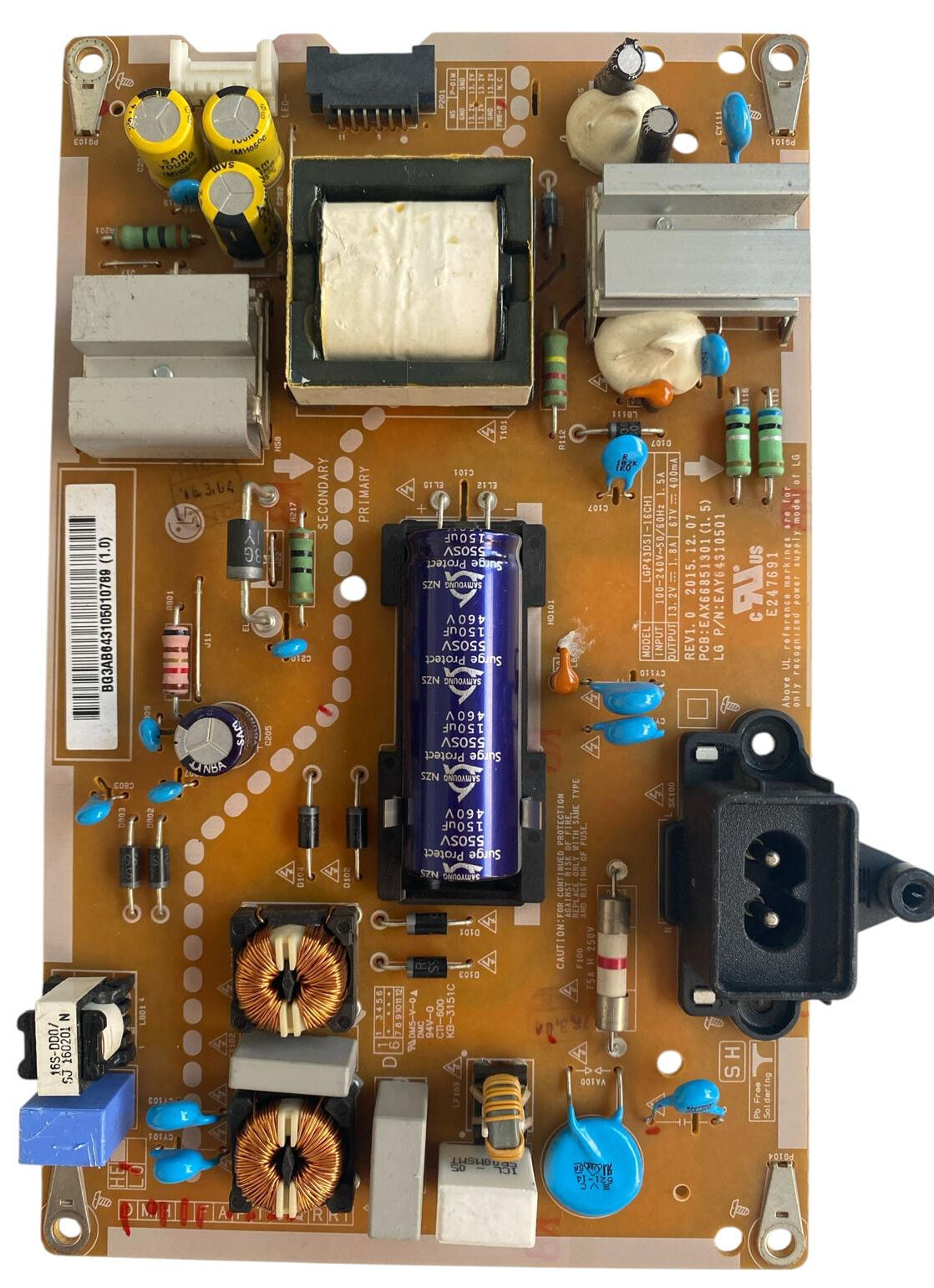

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 43 inç (109 Ekran) Full HD ve Smart LED TV modellerinde (başta 43LH510V, 43LH570V, 43LH590V, 43LH500T, 43LH520V, 43LH541V serileri olmak üzere) kullanılan orijinal LG üretimi EAX66851301 (1.5) (Parça Kodu: EAY64310501 / Şase Kodu: LGP43DSI-16CH1) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları (13.2V) ve panel içi LED barlarını süren dâhili LED sürücü katı (67V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ taraftaki ipek baskı alanında PCB: EAX66851301 (1.5) tescili, LG P/N: EAY64310501 parça kodu ve sol taraftaki orijinal fabrika barkodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Alt taraftaki AC şebeke giriş katından giren akım; T5A H 250V koruma sigortası, dikey yerleşimli çift sargılı toroidal EMI filtre bobinleri, mavi kutupsuz filtre kondansatörleri ve varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, kartın tam ortasında yatay konumlandırılmış 1 adet yüksek kaliteli SAMYOUNG 460V 150µF Surge Protect yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın üst-orta kısmında yer alan T101 ana güç trafosu; bağlı olduğu PWM kontrol entegresi ve dikey alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sol üst grupta dikey konumlandırılmış 3 adet yüksek kaliteli SAMYOUNG N3 (105°C) filtre kondansatörleri ile desteklenen dâhili LED sürücü devresi, 43 inç panel içi LED barlarını süren kararlı 67V / 400mA DC gerilimi üretir. P201 soketi üzerinden ise ana karta kararlı 13.2V / 1.8A DC besleme voltajı iletilir.
