LG EAX66851401 (1.7) Besleme Kartı LGP43DSI-16CH1 Orijinal LED TV Power Board

LG markasının 32 inç ve 43 inç (82 Ekran - 109 Ekran) yeni nesil Slim LED televizyonlarında kullanılan orijinal LG üretimi EAX66851401 (1.7) / LGP43DSI-16CH1 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by 13.2V regülasyon hatları, ana kartı besleyen tüm çıkışlar ve panel arkasındaki LED barları süren dâhili LED driver (inverter) katı suni yük altında test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde EAX66851401 (1.7) şase kodu ve TG2MG643106013099(1.0) seri numarasını içeren orijinal fabrika barkod etiketi yer almaktadır.

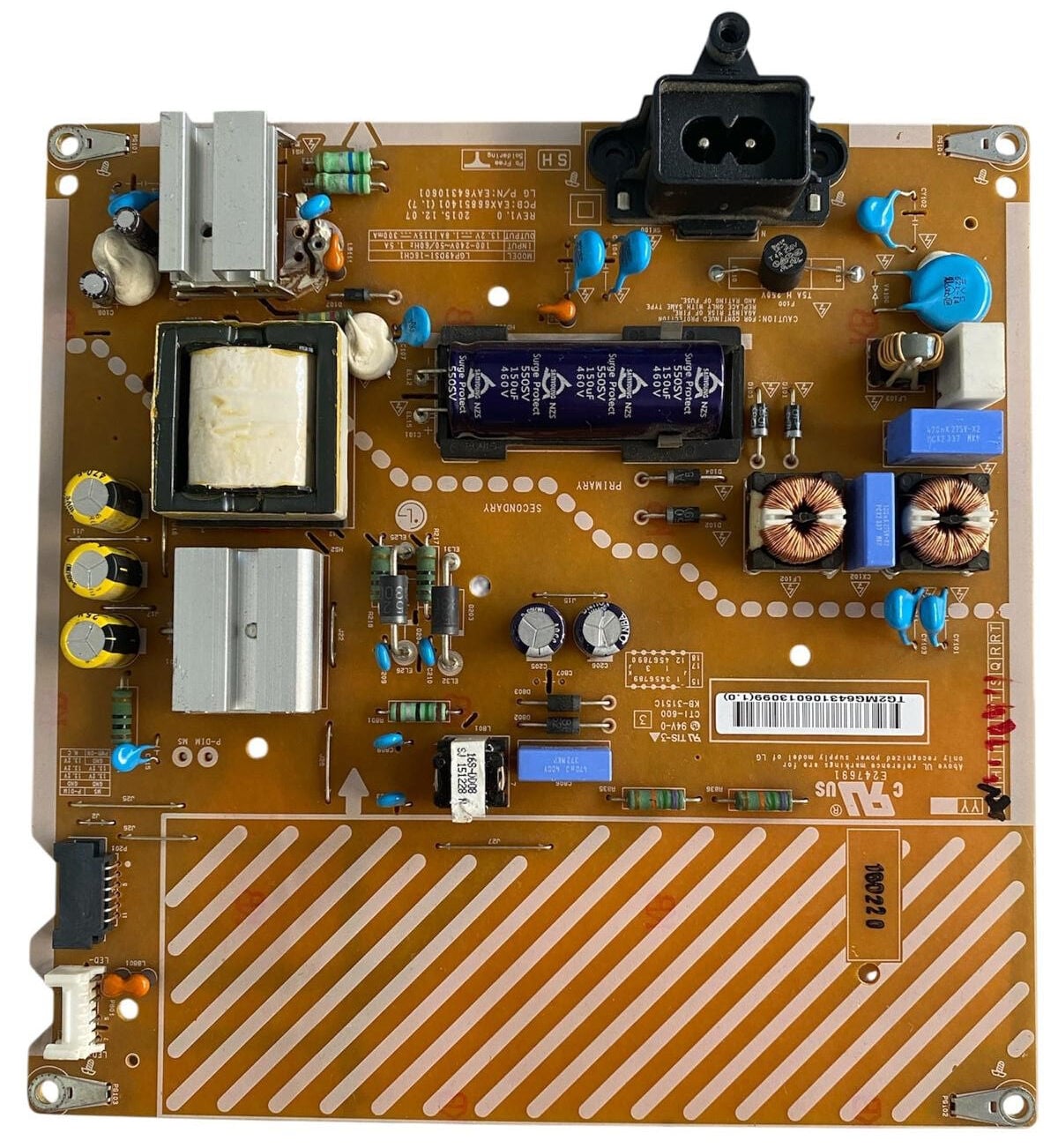

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ üst köşede yer alan dikey AC şebeke soketinden (220V) giren akım; siyah dairesel koruma sigortası (F100), mavi renkli disk tipi koruma varistörleri (VA100), mavi X2 kutupsuz filtre kondansatörü ve çift sargılı EMI filtre bobin katıyla süzülür. Doğrultucu katı şebekeyi temizleyerek kartın tam ortasında yatay konumlandırılmış 1 adet güçlü lacivert renkli Samyoung 450V 150µF yüksek voltaj ana filtre kondansatörüne aktarır.

• Trafo ve Voltaj Regülasyon Omurgası: Sol üstte konumlandırılmış dikey alüminyum soğutucu bloğa bağlı güçlü PWM anahtarlama MOSFET yongası, hemen altındaki sarı şerit muhafazalı yüksek frekanslı SMPS trafosunu sürerek sistemin ihtiyaç duyduğu regüleli gerilimleri üretir.

• Doğrultucu ve LED Sürücü Çıkış Katı (COLD Bölgesi): Sol-orta kısımdaki dikey gri alüminyum soğutucu blok, sekonder katındaki hızlı şotki doğrultucu diyotları soğutur. Sol alt köşedeki elektrolitik filtre kondansatörleri çıkışı süzerek P201 soketi üzerinden ana karta 13.2V / 1.5A stabil akım sağlarken, sol en alttaki dikey L801 soketi üzerinden panel içi LED barlara (Backlight) regüleli yüksek DC gerilim dağıtır.
