LG EAX67189201 (1.6) Besleme Kartı Orijinal EAY64511101 LGP49DJ-17U1 49UJ630V Power Board

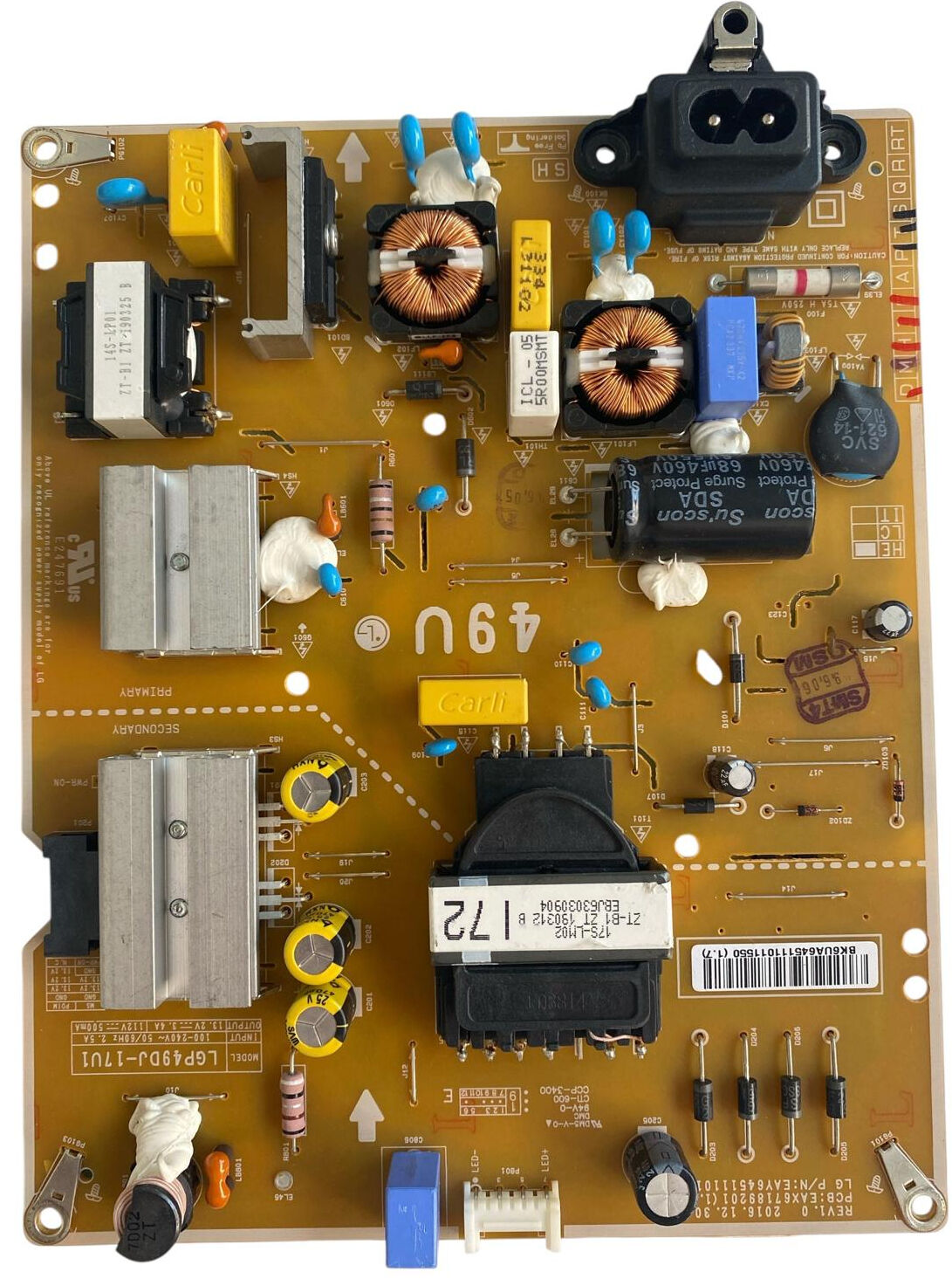

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 49 inç (124 Ekran) 4K Ultra HD Smart LED TV modellerinde (başta 49UJ630V, 49UJ6300, 49UK6300, 49UK6200, 49UK6090, 49UK6400, 49UM7300, 49UM6900 serileri olmak üzere) kullanılan orijinal LG üretimi EAX67189201 (1.6) (Parça Kodu: EAY64511101 / Şase Kodu: LGP49DJ-17U1) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları (13.2V / 3.4A) ve panel içi LED barlarını süren dâhili LED sürücü katı (112V / 500mA) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ alt tarafta ipek baskı ile PCB: EAX67189201 (1.6) tescili, LG P/N: EAY64511101 parça kodu, sol altta MODEL: LGP49DJ-17U1 basımı ve sağ alt gruptaki orijinal fabrika barkodu (BK6AUA4645111011550) yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): AC şebeke giriş katından giren akım; T5A H 250V koruma sigortası, dikey yerleşimli çift sargılı toroidal EMI filtre bobinleri, sarı Carli kutupsuz filtre kondansatörleri, NTC ve varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, dikey soğutucu blokların yanındaki 1 adet yüksek kaliteli Su'scon SDA 460V 68µF Surge Protect yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan 17S-LM02 (EBJ63030904) ana güç trafosu ile sol taraftaki alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri, bağlı oldukları PWM kontrol entegreleri ile birlikte 49 inç sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sol alt grupta dikey konumlandırılmış 3 adet dikey elektrolitik filtre kondansatörü ile desteklenen dâhili LED sürücü devresi, 49 inç panel içi LED barlarını süren kararlı 112V / 500mA DC gerilimi üretir. P201 soketi üzerinden ise ana karta kararlı 13.2V / 3.4A DC besleme voltajı iletilir.
