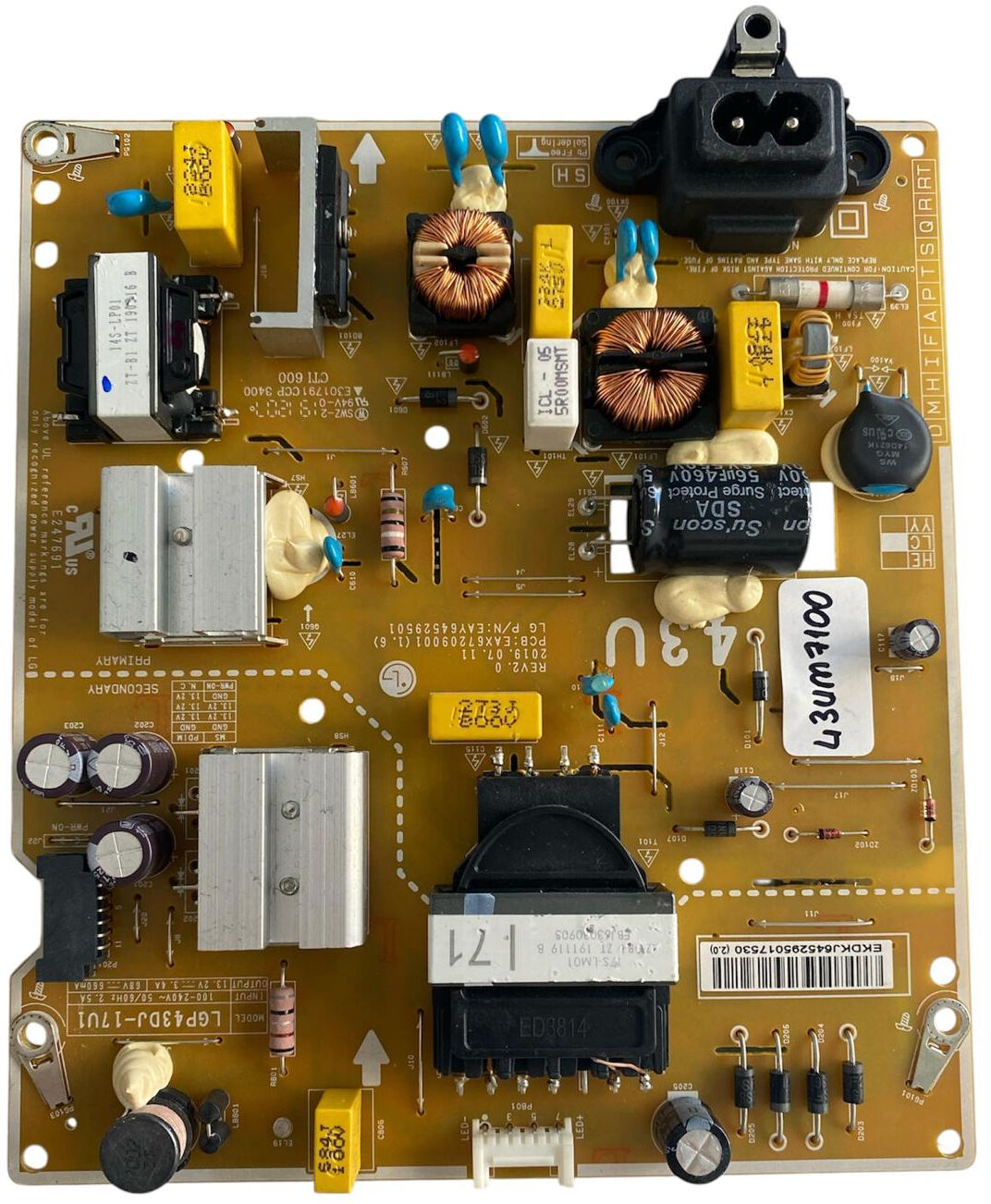

LG EAX67209001 (1.6) Besleme Kartı Orijinal LGP43DJ-17U1 43UM7100 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 43 inç (109 Ekran) Ultra HD (4K) Smart LED TV modellerinde (başta bizzat test edilip onaylandığı 43UM7100, 43UM7100PLB, 43UM7400, 43UM7500 serileri olmak üzere) kullanılan orijinal LG üretimi EAX67209001 (1.6) (Model Kodu: LGP43DJ-17U1 / LG P/N: EAY64529501) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ-üst kısımda konumlandırılmış orijinal EAX67209001 (1.6) fabrikasyon PCB kodlaması, fabrika takip barkod etiketleri ve orijinal fabrika tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ üst köşedeki AC şebeke giriş katından giren akım; koruma sigortası, disk varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz sarı filtre kondansatörleri ile süzülür. Doğrultucu köprü diyot katından geçen akım, orta-sağ kısımda yatay konumlandırılmış 1 adet yüksek kaliteli Su'scon SDA serisi 56µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın tam ortasında yer alan güçlü 17S-LM01 dikey ana güç trafosu ve sol üstteki yardımcı trafo grubu, bağlı oldukları PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sol tarafta yer alan yüksek kaliteli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol taraftaki çoklu soket üzerinden ana karta kararlı DC besleme voltajları (13.2V vb.) iletilirken, alt-orta taraftaki LED+ / LED- beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
