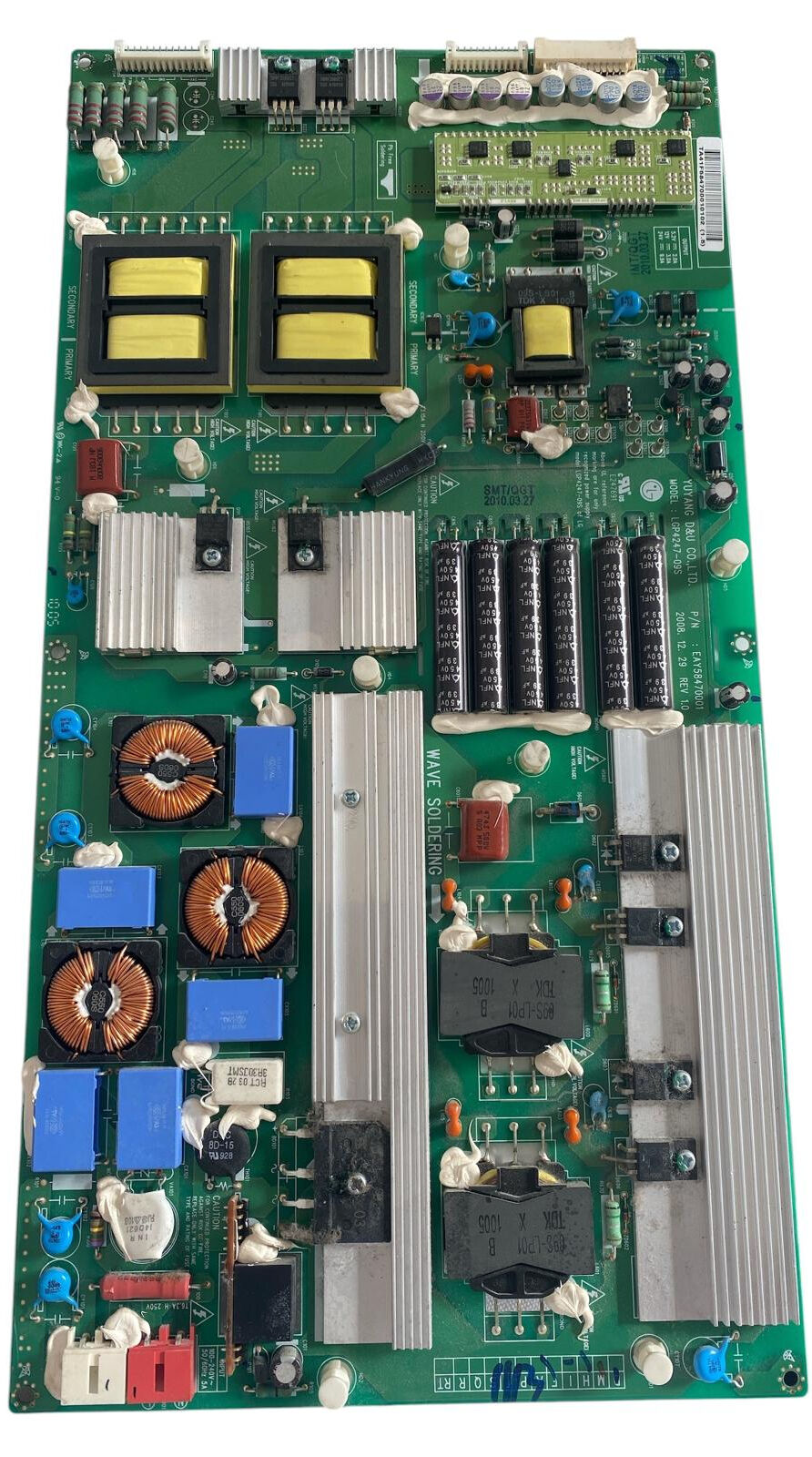

LG EAY58470001 Besleme Kartı Orijinal LGP4247-09S 47SL8500 42SL8500 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 42 inç ve 47 inç TV modellerinde (başta LG 47SL8500, 47SL8500-ZB, 42SL8500 modelleri olmak üzere) kullanılan orijinal LG / YUYANG D&U üretimi EAY58470001 (Model Kodu: LGP4247-09S) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by (5.2V), ana kart besleme gerilimleri (12V / 20V) ve panel/inverter besleme hatları (24V / 8.5A) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki bilgi tablosunda EAY58470001 ve LGP4247-09S kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, X/Y filtre kondansatörleri ve 3'lü toroidal EMI bobin yapısından geçirilerek süzülür. Güçlü PFC katından geçen akım, TDK 09S-LP01 B trafoları ve 6'lı yüksek voltaj kondansatör bankı üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş yüzeyli alüminyum soğutucu bloklara monte edilmiş doğrultucu diyotlar, regülatörler ve katı/sıvı filtre kondansatör grupları ile televizyonun çalışması için gerekli olan 5.2V St-by, 12V, 20V ve yüksek akımlı 24V hatlarını tamamen stabil bir şekilde üretir.
