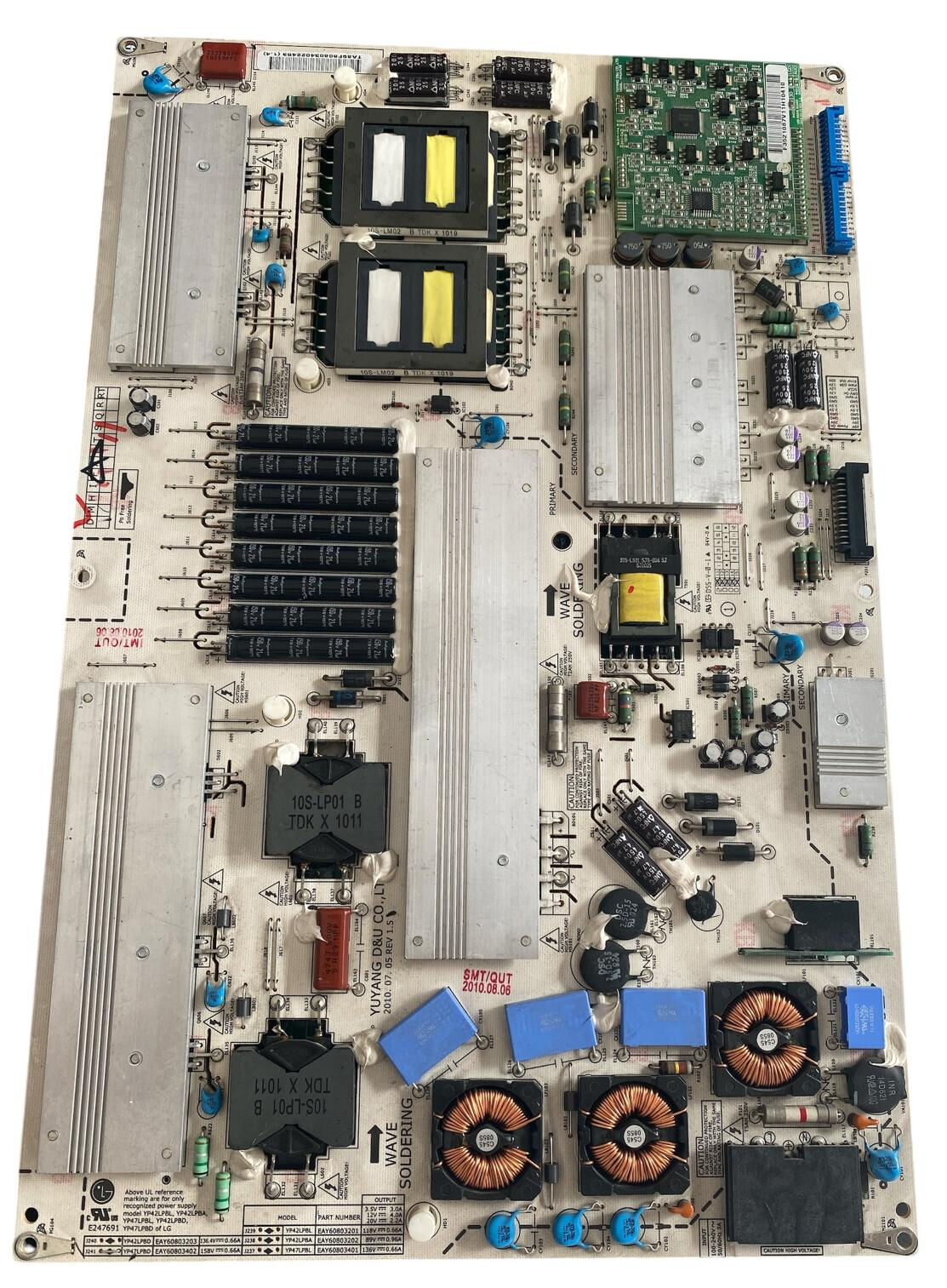

LG EAY60803203 Besleme Kartı Orijinal YP42LPBD 42LE4500 42LX6500 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 42 inç LED TV modellerinde (başta LG 42LE4500, 42LE4500-ZA, 42LX6500 ve 42LX6500-ZD modelleri olmak üzere) kullanılan orijinal LG / YUYANG D&U üretimi EAY60803203 (Model Kodu: YP42LPBD) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & Driver Combo Board). Teknik servis laboratuvarımızda stand-by (3.5V), ana kart besleme gerilimleri (12V / 24V) ve dâhili yüksek voltaj LED sürücü katları (118V / 0.86A) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki bilgi tablosunda EAY60803203 ve YP42LPBD kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, X/Y filtre kondansatörleri ve 3'lü toroidal EMI bobin yapısından geçirilerek süzülür. Güçlü PFC katından geçen akım, TDK 10S-LP01 B trafoları ve 8'li yüksek voltaj kondansatör bankı üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş yüzeyli alüminyum soğutucu bloklara monte edilmiş doğrultucu diyotlar, regülatörler ve filtre kondansatör grupları ile televizyonun çalışması için gerekli olan 3.5V St-by, 12V ve 24V hatlarını tamamen stabil bir şekilde üretir.

• Dâhili LED Driver Katı (Sağ Üst Sub-Board): Kartın sağ üst köşesine entegre edilmiş yeşil renkli özel LED sürücü kontrol devresi ve TDK 10S-LM02 B trafoları vasıtasıyla panel arka aydınlatması için kararlı yüksek voltaj ve akım aktarımı sağlar.
