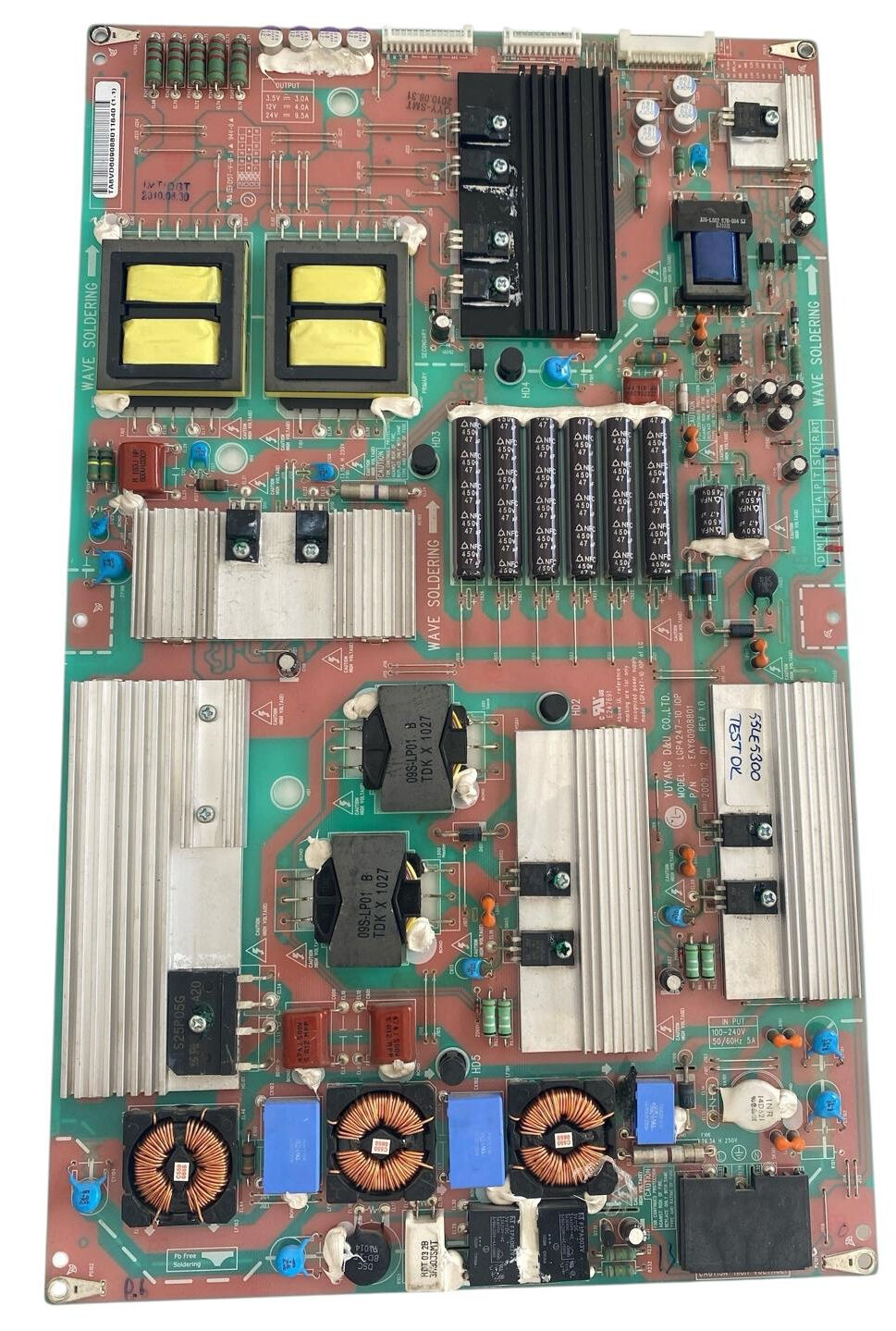

LG EAY60908801 Besleme Kartı Orijinal LGP4247-10 55LE5300 47LE5300 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 47 inç, 52 inç ve 55 inç Full HD LED TV modellerinde (başta LG 55LE5300, 55LE5300-ZA, 47LE5300 modelleri olmak üzere) kullanılan orijinal LG / YUYANG D&E üretimi EAY60908801 (Model Kodu: LGP4247-10 / PCB Kodu: LGP4247-10 IOP) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by (3.5V), ana kart besleme gerilimleri (12V / 4.0A) ve panel/arka aydınlatma besleme hatları (24V / 9.5A) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki bilgi tablosunda EAY60908801 ve LGP4247-10 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, X/Y filtre kondansatörleri ve 3'lü toroidal EMI bobin yapısından geçirilerek süzülür. Güçlü PFC katından geçen akım, yüksek gerilimli 6'lı kondansatör bankına ve TDK imzasını taşıyan ana trafo bloklarına aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş yüzeyli döküm alüminyum soğutucu panellere monte edilmiş doğrultucu diyotlar, hızlı regülatörler ve filtre kondansatör grupları ile televizyonun çalışması için gerekli olan 3.5V St-by, 12V ve 24V yüksek akımlı hatları tamamen stabil bir şekilde üretir.
