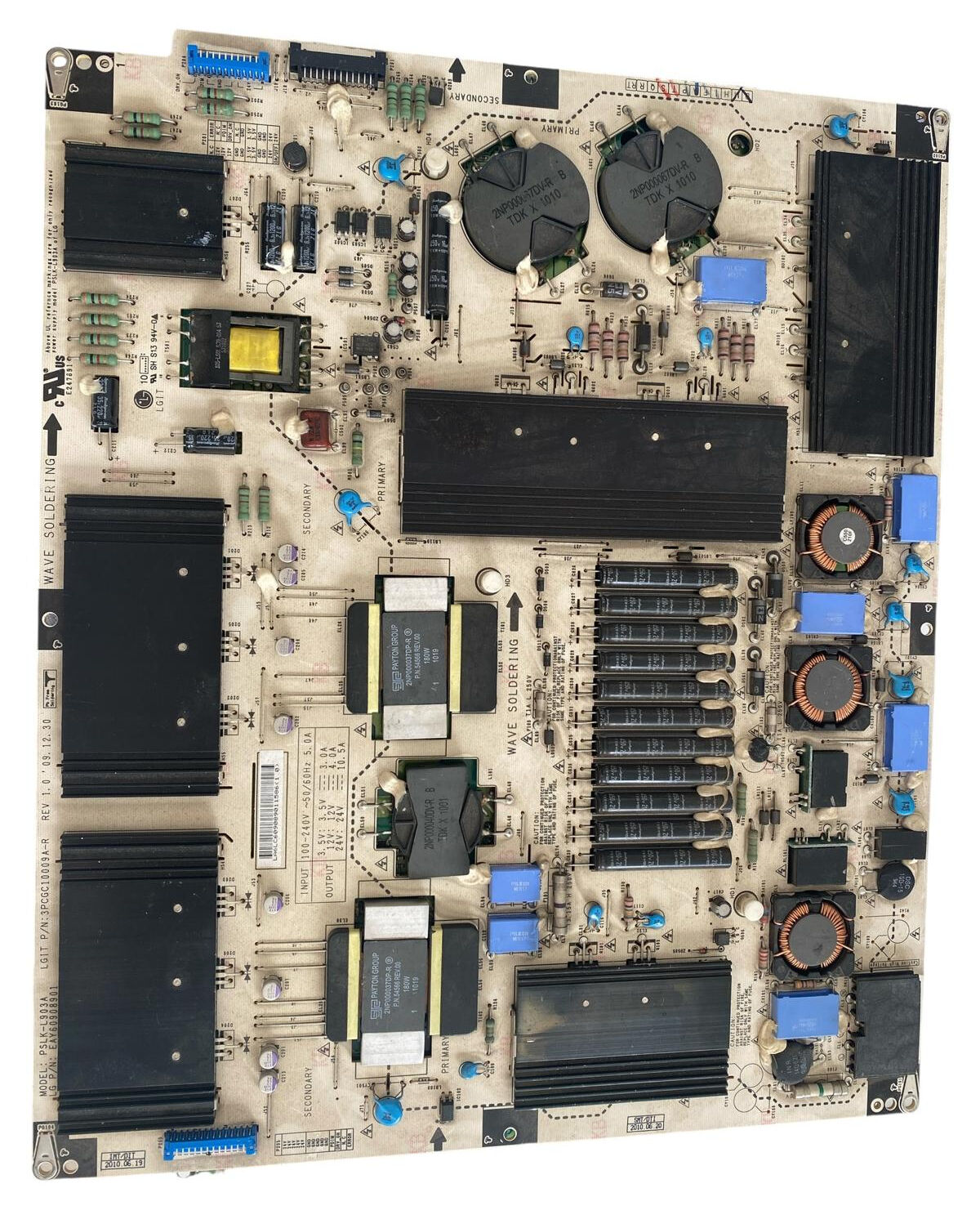

LG EAY60908901 Besleme Kartı Orijinal PSLK-L903A 55LX9500 3PCGC10009A-R Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 55 inç 3D Full LED TV modellerinde (başta LG 55LX9500, 55LX9500-ZA modelleri ve LX95M55T480V5 panel gruplarında) kullanılan orijinal LG / LGIT üretimi EAY60908901 (Model Kodu: PSLK-L903A / LGIT P/N: 3PCGC10009A-R) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by (3.5V / 3.0A), ana kart besleme gerilimleri (12V / 4.0A) ve panel/arka aydınlatma besleme hatları (24V / 10.5A) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda EAY60908901 ve PSLK-L903A kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, X/Y filtre kondansatörleri ve 3'lü EMI bobin yapısından geçirilerek süzülür. Güçlü Active PFC katından ve TDK üretimi çift PFC bobininden geçen akım, yüksek gerilimli sıralı kondansatör bankına ve PAYTON yüksek güçlü trafo bloklarına aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş siyah anodize alüminyum soğutucu bloklara monte edilmiş yüksek akımlı mosfetler, doğrultucu diyotlar ve filtre kondansatör grupları ile televizyonun çalışması için gerekli olan 3.5V St-by, 12V ve yüksek akımlı 24V hatlarını tamamen stabil bir şekilde üretir.
