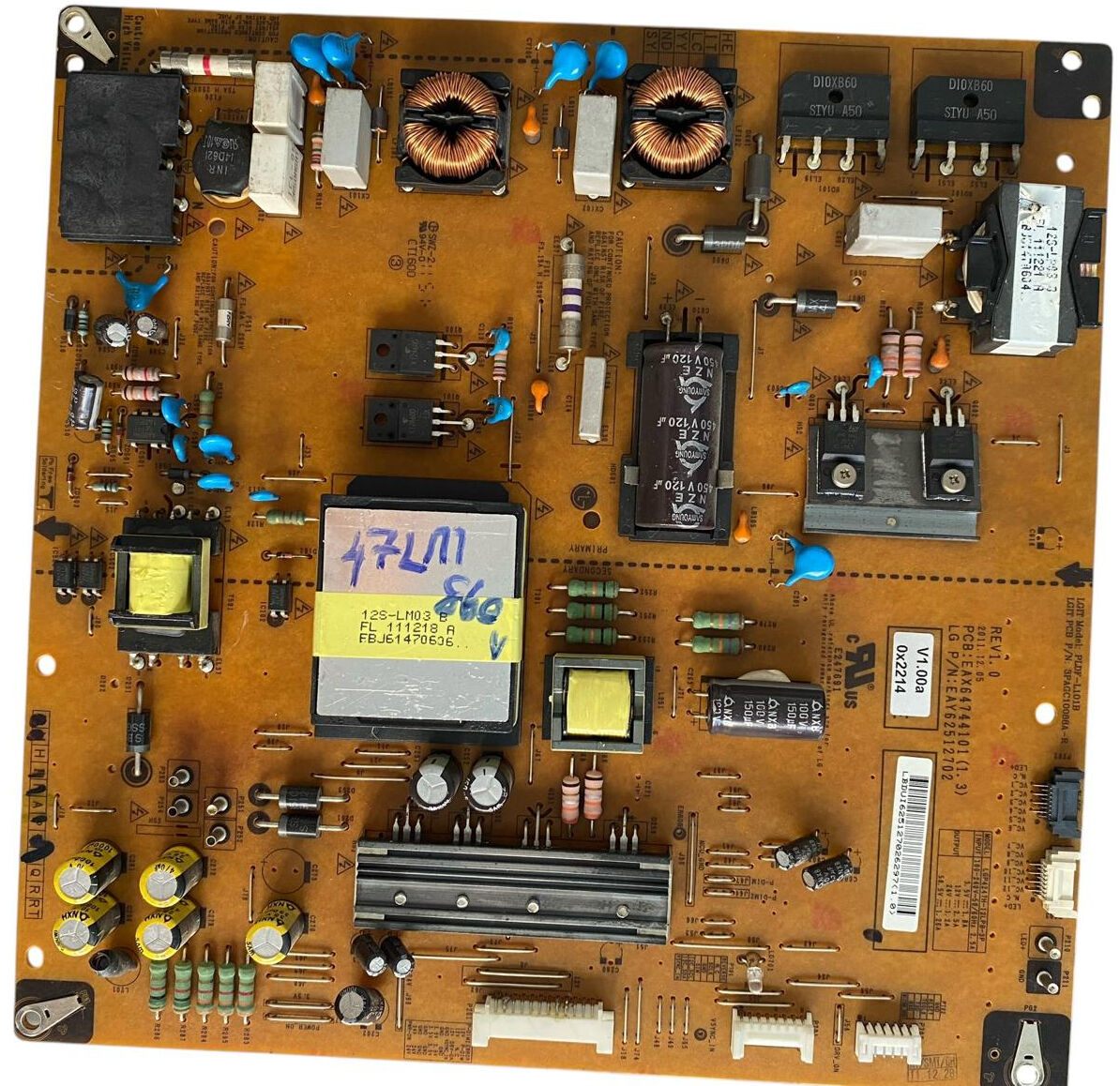

LG EAY62512702 Besleme Kartı Orijinal EAX64744101 (1.3) 47LM860V LGP4247H-12LP-P Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 47 inç Cinema 3D Smart LED TV modellerinde (başta LG 47LM860V, 47LM8600, 47LM760S ve 47LM670S modelleri olmak üzere) kullanılan orijinal LG / LG Innotek üretimi EAY62512702 (PCB Kodu: EAX64744101 (1.3) / Model Kodu: LGP4247H-12LP-P / PLDF-L101B) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by (3.5V / 2.5A), ana kart çalışma besleme gerilimleri (12V / 2.5A) ve LED sürücü/panel besleme hatları (24V / 1.2A, 58.9V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki bilgi etiketlerinde ve ipek baskıda EAY62512702 ve EAX64744101 (1.3) kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, X/Y filtre kondansatörleri, DIOXB60 köprü diyotlar ve çift toroidal EMI bobin yapısından geçirilerek süzülür. Active PFC katından geçen akım, 120µF 450V yüksek gerilimli filtre kondansatörleri ve 12S-LM03 B ana trafo bloğu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Alüminyum soğutucu bloklara monte edilmiş yüksek akımlı doğrultucu diyotlar, regülatörler ve filtre kondansatör grupları ile anakart ve sürücü katları için gerekli olan 3.5V St-by, 12V, 24V ve 58.9V hatlarını tamamen stabil bir şekilde üretir.
