LG EAY63149101 Besleme Kartı LGP5565-14UL12 55LB650V Orijinal Power Board

LG'nin büyük ekran 55 inç, 60 inç ve 65 inç LB / LY LED televizyon gruplarında kullanılan orijinal LG yedek parça numaralı EAY63149101 (Şase Kodu: LGP5565-14UL12) televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda dâhili stand-by tetikleme gerilimleri, ana karta voltaj taşıyan 3.5V, 12V, 24V sekonder regülasyon hatları ve arka aydınlatmayı süren dâhili LED driver sürücü katı suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol üst köşesindeki teknik veri tablosunda hem EAY63149101 parça numarası hem de LGP5565-14UL12 model kodu net bir şekilde basılıdır.

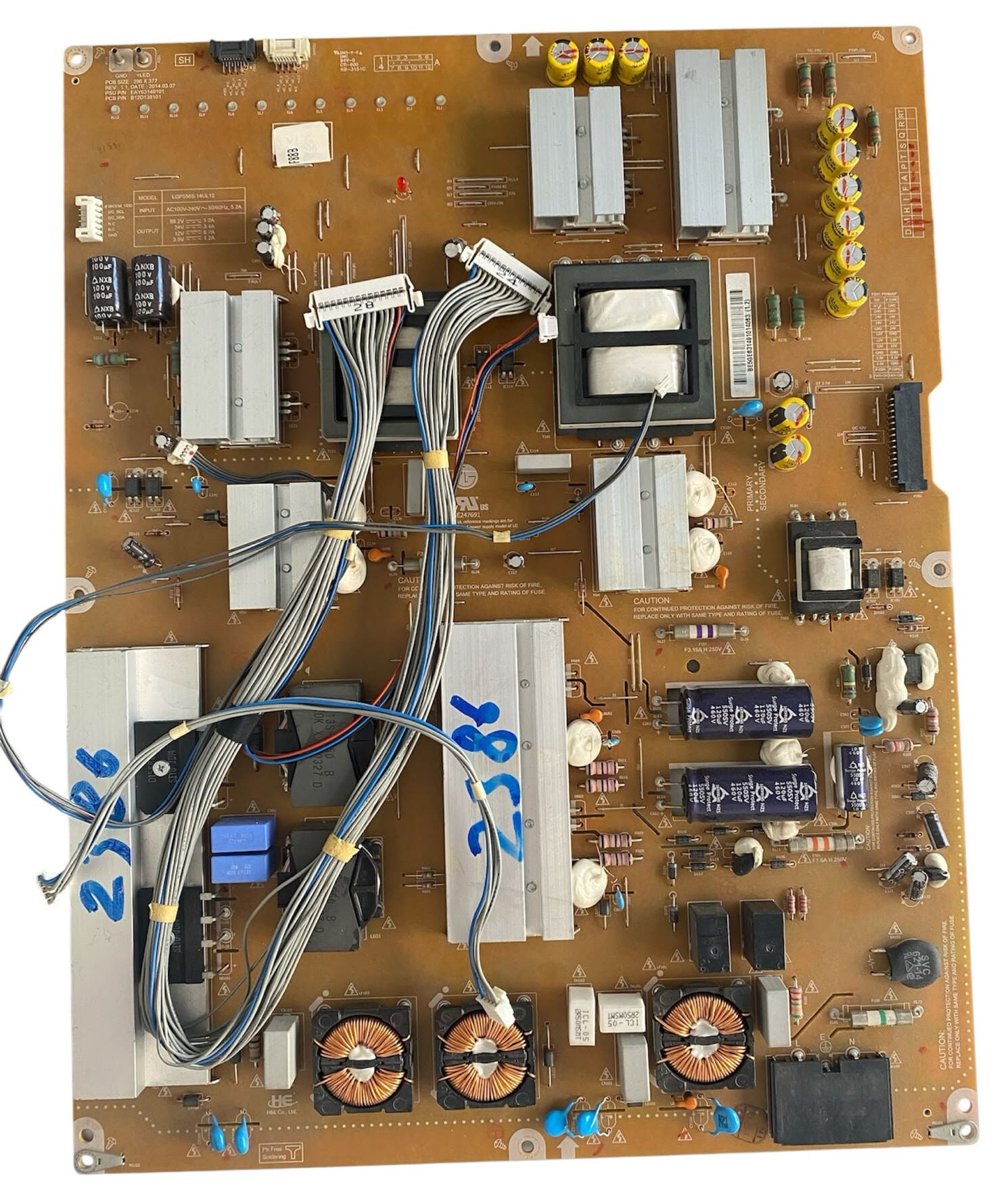

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Şebeke Filtre Katı (HOT Bölgesi): Sağ alt köşede yer alan AC 220V şebeke giriş konnektörü ve dâhili sigortalı koruma yuvasının hemen önünde, şebeke parazitlerini ve harmonikleri süzmek için konumlandırılmış bakır sargılı 3 adet dairesel (toroid) EMI filtre bobini sıralanmıştır.

• Doğrultucu ve Güç Faktörü Dengeleme (PFC): Kartın sağ orta şeridinde, şebekeden gelen yüksek voltajı doğrultarak sisteme dağıtan 2 adet yan yana dikey konumlandırılmış büyük, koyu mavi renkli yüksek ısıya dayanıklı filtre kondansatörü yer alır. Sol alt ve orta bölgelerdeki geniş yüzeyli alüminyum soğutucu bloklar, yüksek akım çeken güç MOSFET'lerini maksimum seviyede soğutmaktadır.

• Regülasyon ve Led Sürücü Çıkışları (COLD Bölgesi): Kartın tam merkezinde dikey yerleşimli büyük SMPS güç trafoları yer alır. Sağ üst tarafta sıralanmış 6 adet sarı başlıklı ve üst kenarda yer alan 3 adet yüksek kararlılıklı elektrokimyasal kondansatör grubu, çıkış voltajlarını parazitsiz ve kararlı hale getirir. Kart üzerinde ana karta güç ve sinyal aktaran orijinal soketli gri şerit kablo demeti eksiksiz mevcuttur.
