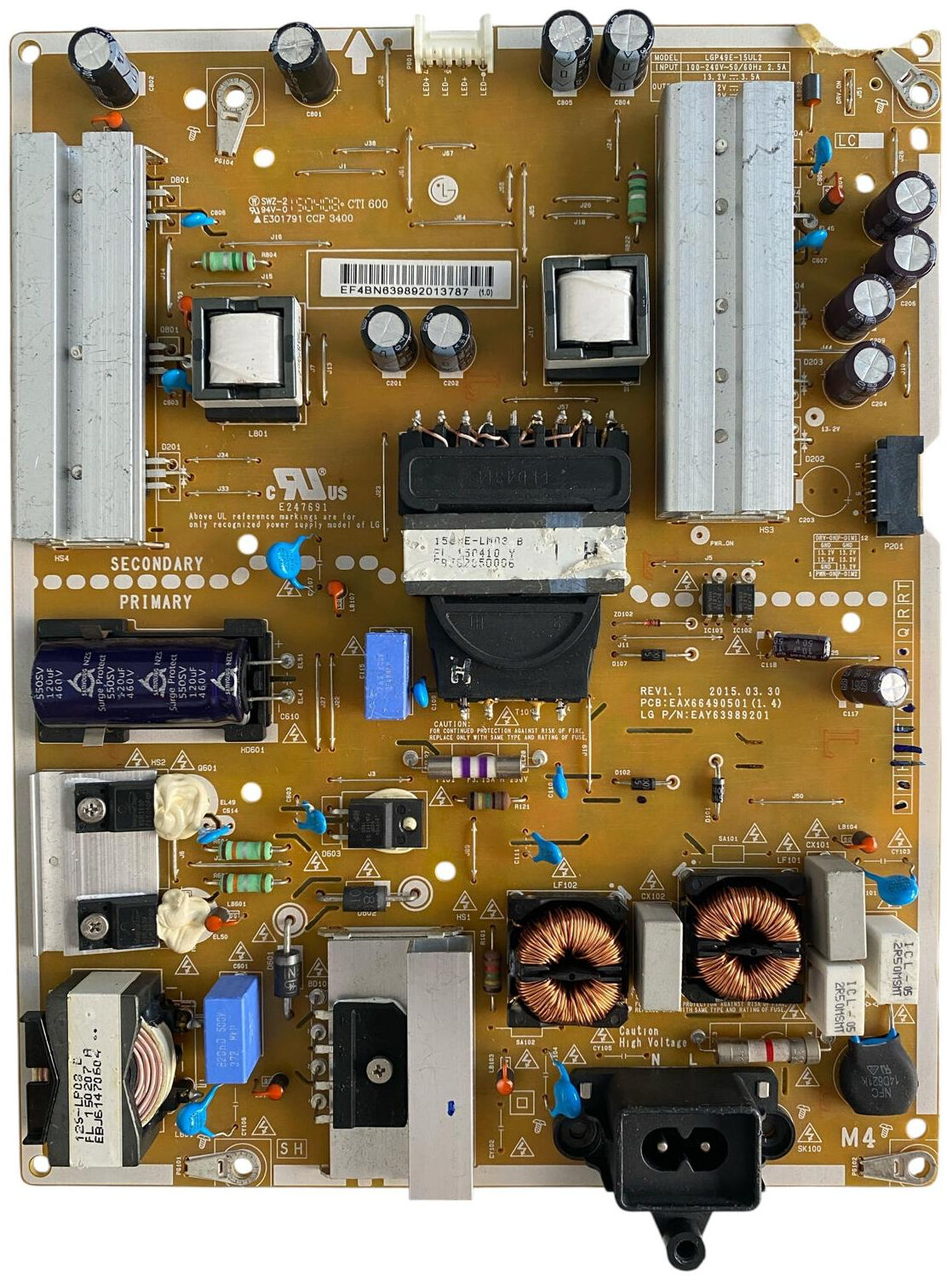

LG EAY63989201 Besleme Kartı Orijinal EAX66490501 (1.4) LGP49E-15UL2 49LF5400 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 49 inç ve 50 inç LED TV modellerinde (başta LG 49LF5400, 49LF5900, 49UF670V, 49UF671V ve 49UF6407 modelleri olmak üzere) kullanılan orijinal LG / LG Innotek üretimi EAY63989201 (PCB Kodu: EAX66490501 (1.4) / Model Kodu: LGP49E-15UL2) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by, ana kart besleme gerilimleri (13.2V / 3.5A) ve panel arka aydınlatmasını besleyen dâhili yüksek voltaj LED sürücü katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda EAY63989201 ve EAX66490501 (1.4) kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, NTC termistör, X/Y filtre kondansatörleri ve çift toroidal EMI bobin yapısından geçirilerek süzülür. Active PFC katından geçen akım, 120µF 460V yüksek voltaj ana filtre kondansatörüne ve trafo bloklarına aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Soğutucu panellere monte edilmiş doğrultucu diyotlar ve filtre kondansatör grupları ile anakart için gerekli olan kararlı 13.2V DC gerilim hatlarını üretir.

• Dâhili LED Sürücü Katı: Kartın üst kısmında yer alan sürücü bileşenleri, regülasyon katı ve çıkış konnektörü vasıtasıyla panel LED barları için kararlı yüksek voltaj ve akım aktarımı sağlar.
