LG Flatron M237WDP-PC Monitör TV Güç Besleme Kartı (Power Supply / Inverter) - PLLM-M901B 3PAGC20001A-R Orijinal

LG markasının hem yüksek çözünürlüklü bilgisayar monitörü hem de televizyon olarak çok amaçlı kullanılabilen popüler LG Flatron M237WDP-PC (ve aynı besleme şasesini kullanan muadil M237WD serisi) cihazları için üretilmiş orijinal güç besleme ve inverter (IP) kartı. Şebeke voltajındaki dengesizlikler, yüksek voltaj dalgalanmaları veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da ekranın arka aydınlatmasının (floresanların) tetiklenemeyip görüntünün 2 saniye gelip hemen gitmesi gibi arızaların kesin ve kalıcı çözümüdür.

Muğla, Ortaca ilçesinde yer alan teknik servisimizde, televizyon yedek parça satışının yanı sıra uzman ekibimizle profesyonel anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

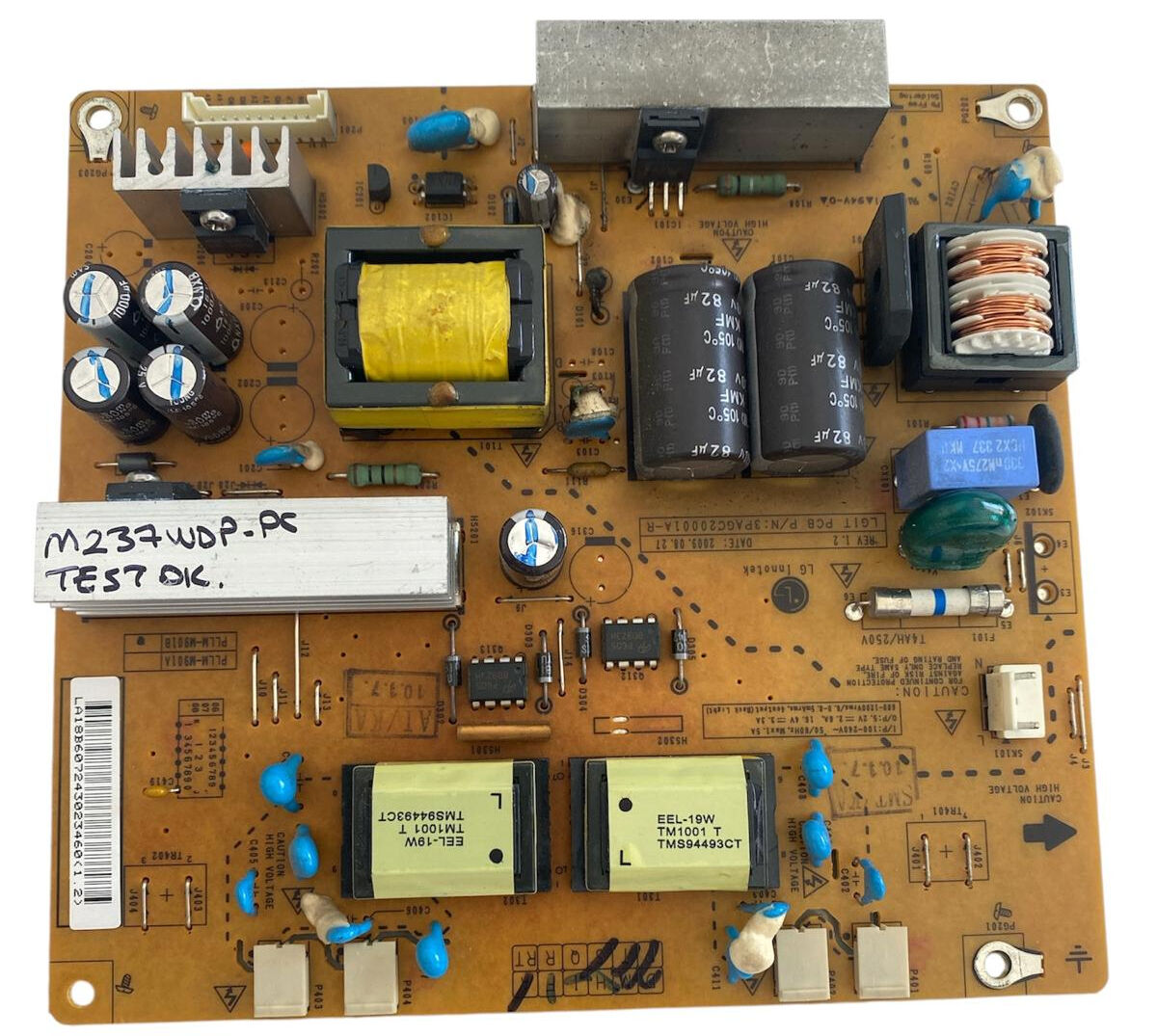

d1aead08-bd1c-4a29-b1fb-37e95e1f5109.jpg görselinde detayları görülen bu orijinal çıkma yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, trafo sargı kararlılığı, regülatör çıkış voltajları ve CCFL lamba sürücü devreleri yönünden detaylıca kontrol edilerek %100 TEST OK (Sorunsuz Çalışır) durumunda onaylanmıştır. Kartın üzerindeki dikey soğutucu blokta mavi kalemle "M237WDP-PC TEST OK." ibaresi yer almaktadır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi veya hat onarımı yapılmamış tamirsiz, orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki PLLM-M901B şase kodunun ve 3PAGC20001A-R parça kodunun birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Monitör / TV Güç Besleme ve Inverter Kartı (Power Supply & Inverter Board)

• Üretici Marka: LG / LGIT (LG Innotek)

• Uyumlu Cihaz Modeli: LG Flatron M237WDP-PC (M237WDP / M237WD)

• PCB Şase Kodu: PLLM-M901B (REV 1.2 / Date: 2009.08.27)

• LG P/N / LGIT PCB P/N: 3PAGC20001A-R

• Yazılım / Üretim Barkod Bilgisi: LA18B607243023460 <1.2>

• Inverter (Floresan Sürücü) Trafoları: 2 adet dikey konumlandırılmış EEL-19W TM1001 T TMS94493CT

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz Max 1.5A

• Çıkış Voltaj Değerleri (DC Output):

  • 5.2V === 2.8A (Anakart besleme hattı)

  • 15V === 3.3A

• Lamba Bağlantı Sayısı: 4 Pinli CCFL Floresan Lamba Konnektörü (Sol altta 2 adet, sağ altta 2 adet soket)

• Filtre Kondansatör Grubu: 2 adet dikey konumlandırılmış 450V 82µF (105°C) KMF Serisi Samyoung Yüksek Voltaj Kondansatörü

• Giriş Koruması: F101 T4AH/250V Gecikmeli Tip Cam Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge / Dikkat: Yüksek Voltaj)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Montaj ve Arıza Tespit Tavsiyesi

Eğer cihazınız açıldığında görüntü 1-2 saniyeliğine geliyor (LG logosu görünüyor) ardından ekran kararıyor fakat arka planda ses gelmeye devam ediyorsa, bu arıza genellikle ya bu kart üzerindeki yüksek voltaj üreten EEL-19W inverter trafolarının kısa devreye düşmesinden ya da ekranın (panelin) içerisindeki ömrünü tamamlamış CCFL floresan lambalardan kaynaklanır. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi floresan tüplerin omaj ve sağlamlık testlerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce mutlaka cihazın elektrik fişini çekiniz ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olmasını bekleyiniz.
