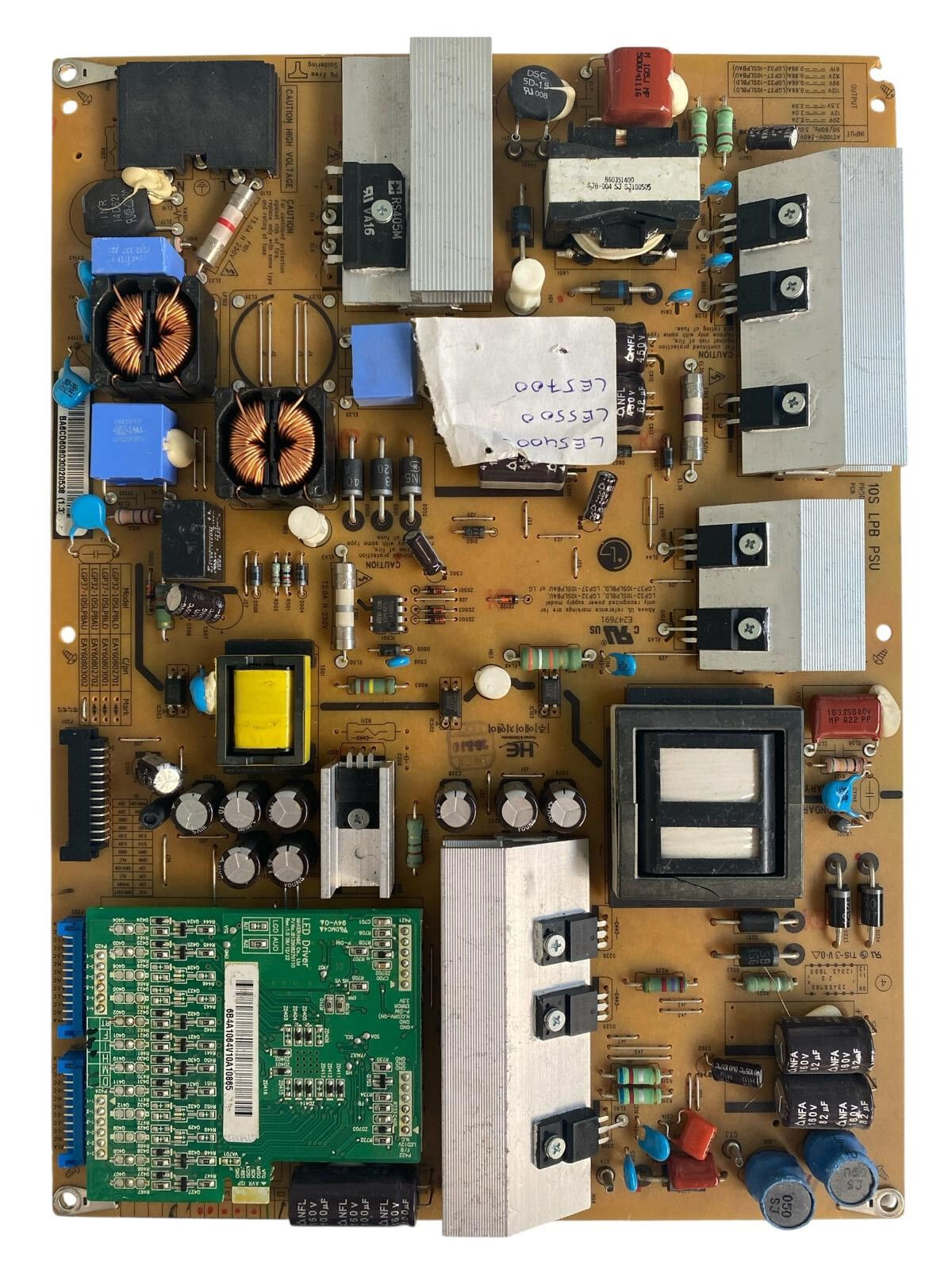

LG LGP37-10SLBAU Besleme Kartı Orijinal EAY60803002 LE5400 LE5500 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının popüler 37 inç (94 Ekran) ve 32 inç (82 Ekran) LED TV modellerinde (başta bizzat test edildiği 37LE5400, 37LE5500, 37LE5700, 32LE5400, 32LE5500 serileri olmak üzere) kullanılan orijinal LG üretimi LGP37-10SLBAU şase kodlu (Parça Kodu: EAY60803002) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve sol alt kısmındaki yeşil dâhili LED sürücü kartının (LED Driver) çıkışları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol taraftaki ipek baskı tablosunda orijinal LGP37-10SLBAU ve EAY60803002 tescilleri, dâhili LED sürücü üzerindeki 684A1004V10A10865 barkod etiketi ve orijinal fabrika takip tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst taraftaki AC şebeke giriş katından giren akım; koruma sigortası, çift sargılı EMI filtre bobinleri, mavi kutupsuz filtre kondansatörleri ve varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, üst-orta kısımda yatay konumlandırılmış 450V 82µF NFL serisi yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın merkezinde ve sağ tarafında yer alan ana güç trafoları; bağlı oldukları PWM kontrol entegreleri ve geniş yüzeyli alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dâhili LED Sürücü Katı (COLD Bölgesi): Sol alt tarafa entegre edilmiş mavi soketli yeşil dâhili LED sürücü kartı (LED Driver) ve sağ alttaki 2 adet 160V 82µF NFA serisi filtre kondansatörleri, panel içi LED barlarını süren yüksek gerilimi filtreleyerek panele iletir. Sol ortadaki çoklu soket üzerinden ise ana karta kararlı DC besleme voltajları (3.5V, 12V, 20V) gönderilir.
