LG LJ8 / LK Serisi TV Anakart (Mainboard) - EAX67703503(1.1) LD84H/LD84K

LG markasının 32, 43, 49, 50 ve 55 inç LJ ile LK Smart LED televizyon modellerinde kullanılan, webOS işletim sistemli ve yüksek sinyal işleme kararlılığına sahip orijinal LG televizyon anakartı. Şebeke voltajındaki dalgalanmalar, HDMI portları üzerinden gelen aşırı akım veya ana chipsetin zamanla yüksek ısıya maruz kalması nedeniyle bu serilerde sıkça karşılaşılan; LG logosunda takılı kalma (bootloop), standby (bekleme) ışığının yanıp sönmesi ama ekranın açılmaması, HDMI veya USB portlarının veri algılamaması, cihazın döngüsel olarak kendi kendine reset atması veya ses olduğu halde ekrana görüntü iletilememesi gibi kronik arızaların kesin çözümü için tasarlanmıştır.

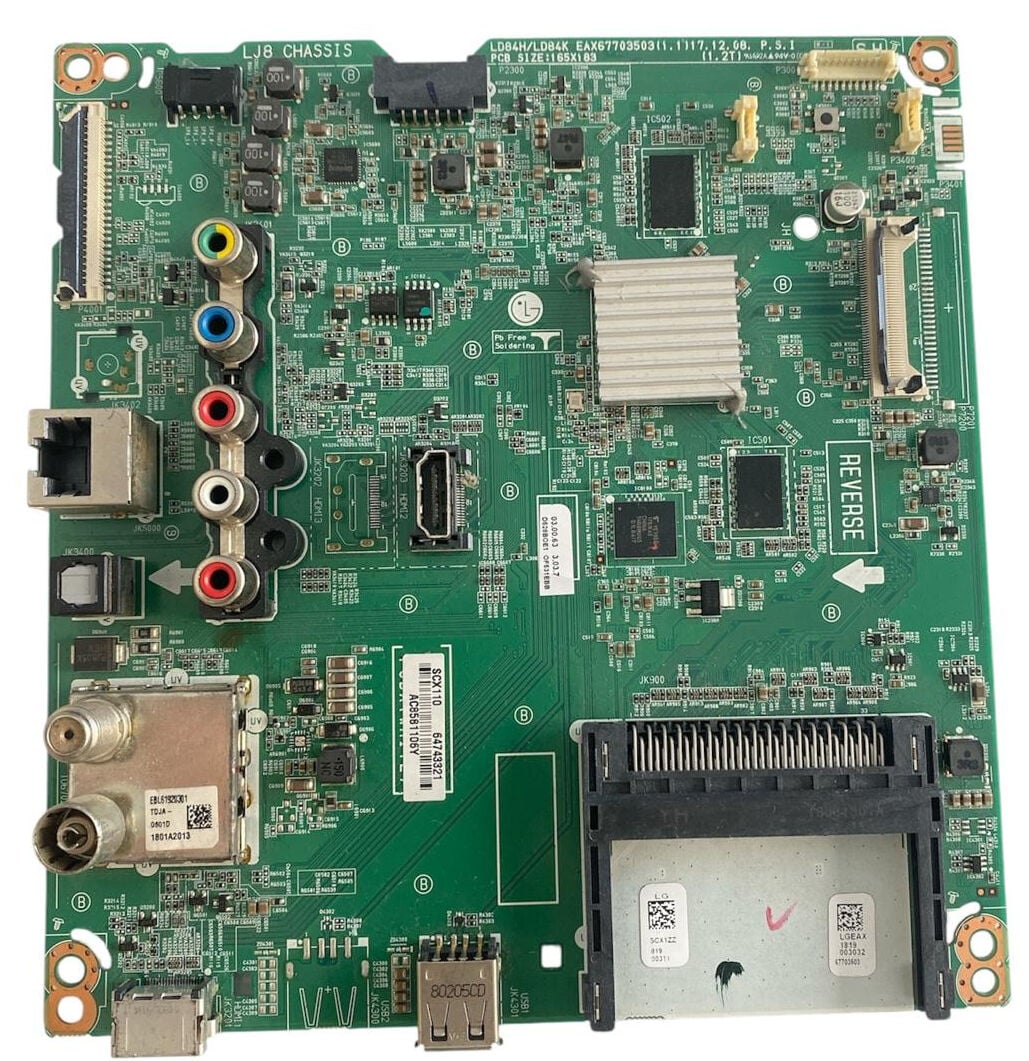

3a8419a0-062b-42cd-b837-87d0ea70637a.jpg isimli görseldeki bu orijinal yedek parça, teknik servis test istasyonlarımızda tüm fonksiyonları; HDMI/USB veri yolları, entegre HD uydu ve karasal tuner hassasiyeti, ses çıkış entegresi, LVDS/EPI panel veri iletim hatları ve regülatör voltaj kararlılığı yönünden detaylıca kontrol edilerek %100 test edilmiştir. Kart üzerindeki tüm komponentler tamamen orijinal durumdadır. Ürünümüz işlem görmemiş (tamirsiz), %100 çalışır vaziyette temiz ikinci el çıkma yedek parçadır.

Montaj sürecinde donanım, yazılım veya panel veri formatı uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX67703503(1.1) şase kodunun, soket yapılarının ve tuner giriş tipinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Anakartı (Mainboard)

• Üretici Marka: LG (LGE)

• Uyumlu TV Ailesi: LG LJ8, LK ve Uyumlu webOS Smart LED TV Modelleri

• PCB Şase Kodu: PCB: EAX67703503(1.1) / 17.12.08 P.S.I

• Şase Mimarisi: LD84H / LD84K / LJ8 CHASSIS

• Kart Boyutu (PCB Size): 165 x 183 mm (1.2T)

• Dahili Tuner Modeli: EBL61920301 (TDJA-G601D - 1801A2013 Dahili Uydu/Karasal Tuner)

• Yazılım ve Donanım Etiket Bilgileri:

  • Beyaz Barkod: SCX110 64743321 AC8581106Y

  • Küçük Etiket: 03.00.63 3.03.7 / C628C0E1 OF631EBB

  • CI Slot Etiketi: LGEAX 1819 003032 67703503

• Bağlantı Portları:

  • 1 x Dahili HDMI Girişi (Arka Panelde)

  • 1 x Dahili USB Girişi (Arka Panelde)

  • 1 x RJ45 Ethernet (LAN) Girişi

  • 1 x CI Slot (Ortak Arayüz Yuvası)

  • 1 x LNB (Uydu) ve 1 x RF (Karasal Anten) Girişi

  • Component (Y/Pb/Pr) + Audio RCA Girişleri ve Optik Dijital Ses Çıkışı

• Güvenlik Standartları: 94V-0, Pb-Free (Kurşunsuz) Lehimleme

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Modern televizyon anakartlarının montajı, elektrostatik deşarja (ESD) karşı son derece hassas entegreler barındırdığından profesyonel teknik bilgi ve ekipman gerektirir. Kart değişim işlemine başlamadan önce televizyonun şebeke fişini mutlaka çekiniz.

LG televizyonlarda anakart değişimi sonrasında, kartın söküldüğü orijinal panel (ekran) ile takıldığı yeni panelin kodları farklı ise ekranda ters görüntü (ayna efekti) veya bozuk renk formatı (Jeida/Vesa uyumsuzluğu) meydana gelebilir. Bu durum bir arıza olmayıp, LG servis kumandası ile servis menüsüne (In-Start / Ez-Adjust) girilerek "Panel Settings" veya "Mirror Mode" ayarlarının mevcut televizyon paneline göre düzenlenmesiyle saniyeler içinde çözülmektedir. Ayrıca panele giden ince data flex kablolarını takarken pinlerin tam oturduğundan ve kilitlerin düzgün kapandığından emin olun; milimetrik kaymalar işlemciyi ya da panel kartını kısa devreye düşürebilir.
