LG LM Serisi TV Güç Besleme Kartı (Power Supply) - EAX64427101(1.4) LGP4247L-12LPB
LG markasının 42 ve 47 inç LM serisi Cinema 3D Smart LED televizyon modellerinde (Örn: 42LM620S, 42LM640S, 47LM620S vb.) kullanılmak üzere üretilmiş, gelişmiş aşırı akım ve voltaj koruma devrelerine sahip orijinal LG güç besleme kartı (power supply). Şebeke şokları, yıldırım düşmesi, ani voltaj dalgalanmaları veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle LM serisinde sıkça karşılaşılan; televizyona hiç elektrik gelmemesi, ön standby ışığının hiç yanmaması ya da kırmızı ışığın yanıp sönmesine rağmen cihazın ana anakartı tetikleyememesi gibi kronik besleme katı arızalarının kesin ve kalıcı çözümüdür.

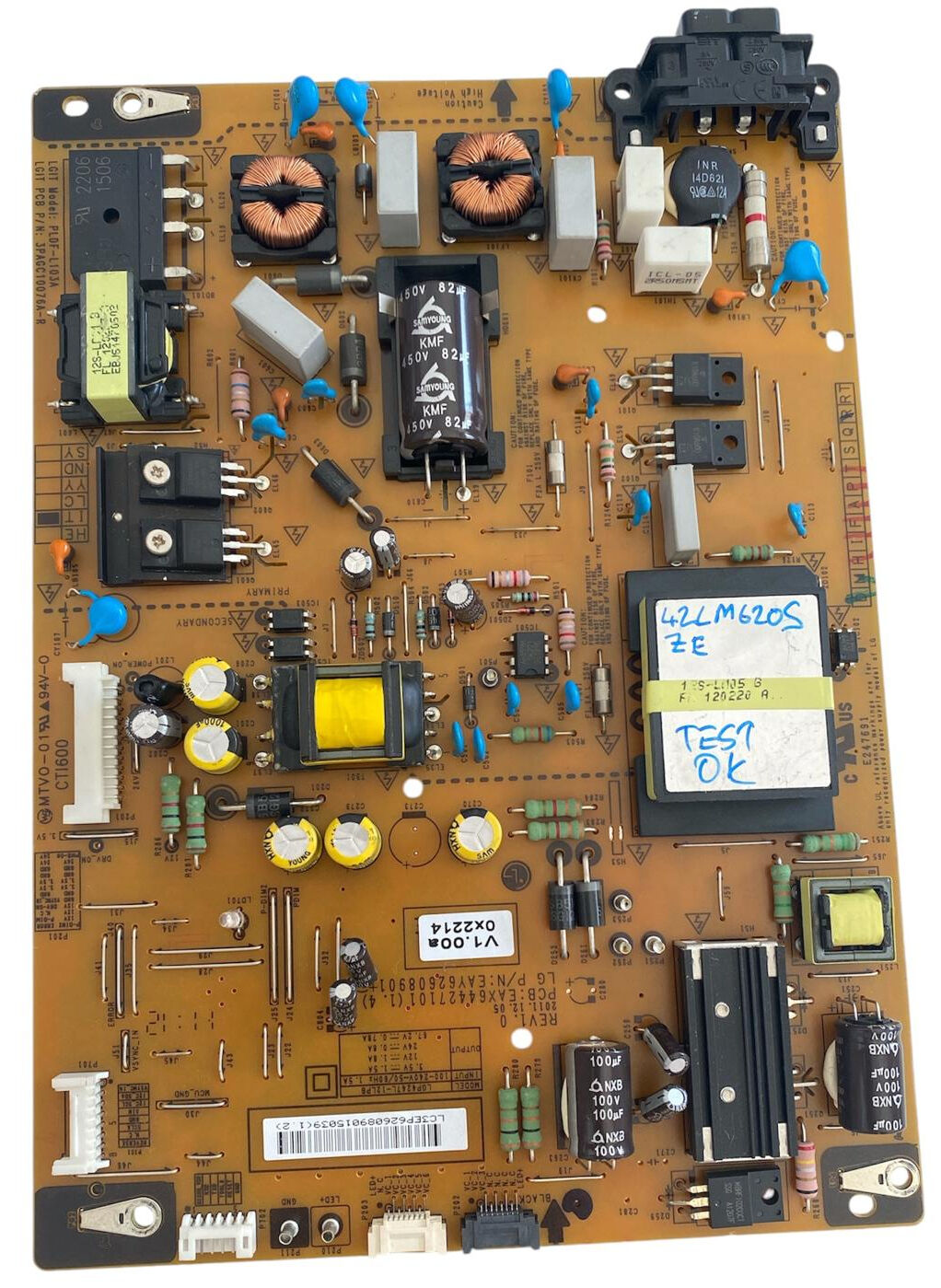

9902948d-3710-4ca4-8938-aeb5640ae45f.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel yük test cihazları ve ölçüm panelleri üzerinde; primer filtre katı, ana transformatör sargı kararlılığı, regülatör entegre çıkışları ve LED sürücü voltaj stabilitesi yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kart üzerinde mavi kalemle "42LM620S ZE TEST OK" ibaresi not düşülmüş olup, ürünümüz üzerinde herhangi bir komponent değişimi veya tamir işlemi yapılmamış (tamirsiz), fabrikasyon orijinalliğinde temiz ikinci el çıkma yedek parçadır.
Montaj sürecinde donanım veya soket uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX64427101(1.4) şase kodunun ve LGP4247L-12LPB model numarasının birebir uyuştuğundan emin olunuz.
Teknik Özellikler
-
Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)
-
Üretici Marka: LG (LGE)
-
Uyumlu TV Modelleri: LG 42LM620S, 42LM640S, 47LM620S ve muadil LM serisi LG LED TV'ler
-
PCB Şase Kodu: PCB: EAX64427101(1.4) / 2011.12.05 / REV1.0
-
Model Kodu: LGP4247L-12LPB
-
LGIT Model / P/N: PLDF-L103A / LGIT PCB P/N: 3PAGC10076A-R
-
Yazılım Sürümü (Etiket): V1.00a / 0x2214
-
Beyaz Barkod Bilgisi: LC3EP626089015039(1.2)
-
Trafo Kodları: 12S-LP05 G FL 120220 A (EBJ61470502) ve muadil sargı trafoları
-
Giriş Voltajı (Input): AC 100-240V ~ 50/60Hz 1.5A
-
Çıkış Voltajları (Output):
-
3.5V === 1.5A (Standby / Anakart Beslemesi)
-
12V === 1.8A
-
24V === 0.8A
-
LED+ Sürücü Çıkışı: 67.2V === 0.78A
-
-
Güvenlik ve Malzeme Standartları: 94V-0, MTVO-01, CT1600, E247691, Kurşunsuz (Pb-Free) Lehimleme
-
Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli
-
Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır
Önemli Notlar ve Montaj Tavsiyesi
LG'nin LM serisi televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik düzeyde yüksek oranda görülmektedir. Cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.
Bu seride LED barlar kısa devre yaptığında veya aşırı akım çektiğinde besleme kartındaki LED sürücü (boost) katı kendini korumaya alarak kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz ve primer katındaki büyük 450V kondansatörün deşarj olduğundan emin olunuz.
