LG LN Serisi TV Anakart (Mainboard) - EAX64797003(1.2) NC4_M_TU24

LG markasının 32, 39, 42 ve 47 inç LN serisi (Örn: 32LN575S, 42LN575S vb.) Smart LED televizyon modellerinde kullanılan, yüksek sinyal işleme kapasitesine sahip orijinal LG televizyon anakartı. Şebeke voltajındaki dalgalanmalar, HDMI portlarına bağlı cihazlardan gelen aşırı akım veya ana chipsetin zamanla yüksek ısıya maruz kalması nedeniyle LN serisinde sıkça karşılaşılan; LG logosunda takılı kalma (bootloop), standby ışığının yanıp sönmesi ama cihazın açılmaması, HDMI veya USB portlarının çalışmaması, cihazın sürekli kendi kendine reset atması veya ses olduğu halde ekrana görüntü aktarılamaması (sinyal işleme kaynaklı) gibi kronik arızaların kesin ve kalıcı çözümüdür.

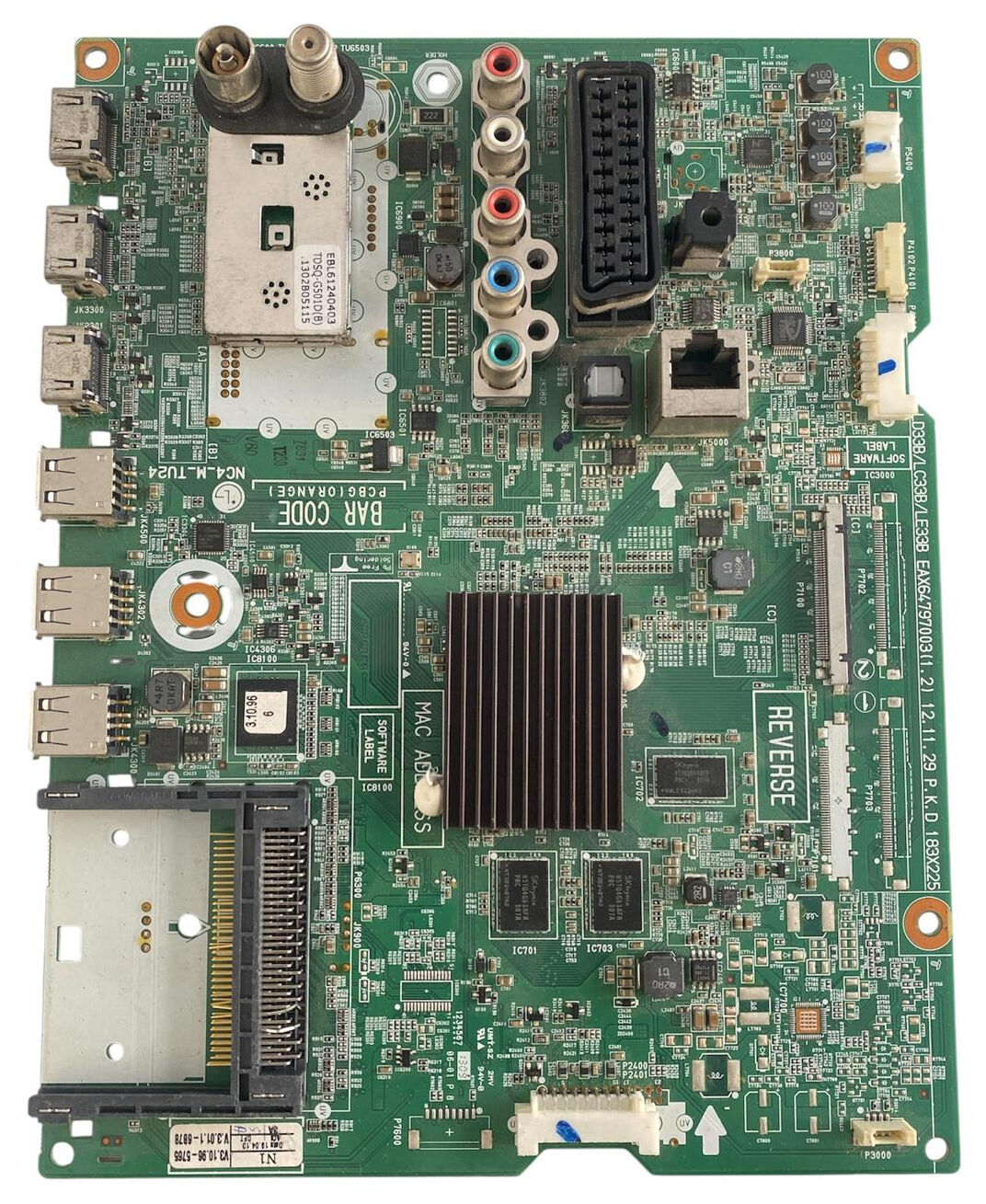

d3d2b23e-a7fb-4755-94e1-df5cd271ad56.jpg isimli görseldeki bu orijinal parça, teknik servis test istasyonlarımızda tüm fonksiyonları; HDMI/USB veri yolları, dahili uydu ve karasal tuner hassasiyeti, ses çıkış entegresi, LVDS görüntü iletim hatları ve regülatör voltaj kararlılığı yönünden detaylıca kontrol edilerek test edilmiştir. Kart üzerindeki tüm SMD komponentler, soğutucu blok altındaki ana işlemci ve RAM birimleri tamamen orijinal durumdadır. Ürünümüz işlem görmemiş (tamirsiz), %100 çalışır vaziyette temiz ikinci el çıkma yedek parçadır.

Montaj sürecinde donanım, yazılım veya panel veri formatı uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX64797003(1.2) şase kodunun, soket yapılarının ve tuner giriş tipinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Anakartı (Mainboard)

• Üretici Marka: LG (LGE)

• Uyumlu TV Ailesi: LG LN Serisi Smart LED TV (LD39L / LC39L / LE39L şaseleri ile uyumlu)

• PCB Şase Kodu: PCB: EAX64797003(1.2) (12.11.29 P.K.D)

• Kart Boyutu (Size): 183 x 225 mm

• Şase Mimarisi: NC4_M_TU24 (PCB:ORANGE)

• Dahili Tuner Modeli: EBL61240403 (TDSQ-G501D(B) - Çift Girişli Dahili Uydu/Karasal Tuner)

• Yazılım Sürümü (Etiket): V3.10.96 / V3.01.1-6879

• Bağlantı Portları:

  • 3 x HDMI Girişi

  • 3 x USB Girişi

  • 1 x SCART Girişi

  • 1 x RJ45 Ethernet (LAN) Girişi

  • 1 x CI Slot (Ortak Arayüz Yuvası)

  • RCA Komponent / Kompozit Girişleri ve Optik Dijital Ses Çıkışı

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Televizyon anakartlarının montajı hassas statik koruma ve profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun şebeke fişini mutlaka çekiniz. LG LN serisi televizyonlarda cihazın logoda kalması veya açılmaması durumları %90 oranında anakart kaynaklı olsa da, besleme kartından (power supply) gelen voltajların (3.5V, 12V, 24V) dalgalı olması yeni anakarta zarar verebilir. Bu nedenle montaj öncesi besleme kartı çıkışlarının ölçülmesi tavsiye edilir.

Ayrıca panele giden T-CON / LVDS flex kablolarını takarken pinlerin tam oturduğundan ve düzgün kilitlendiğinden emin olun; kayma veya tam oturmama durumları panel kontrol katında ya da işlemci üzerinde kalıcı hasara yol açabilir.
