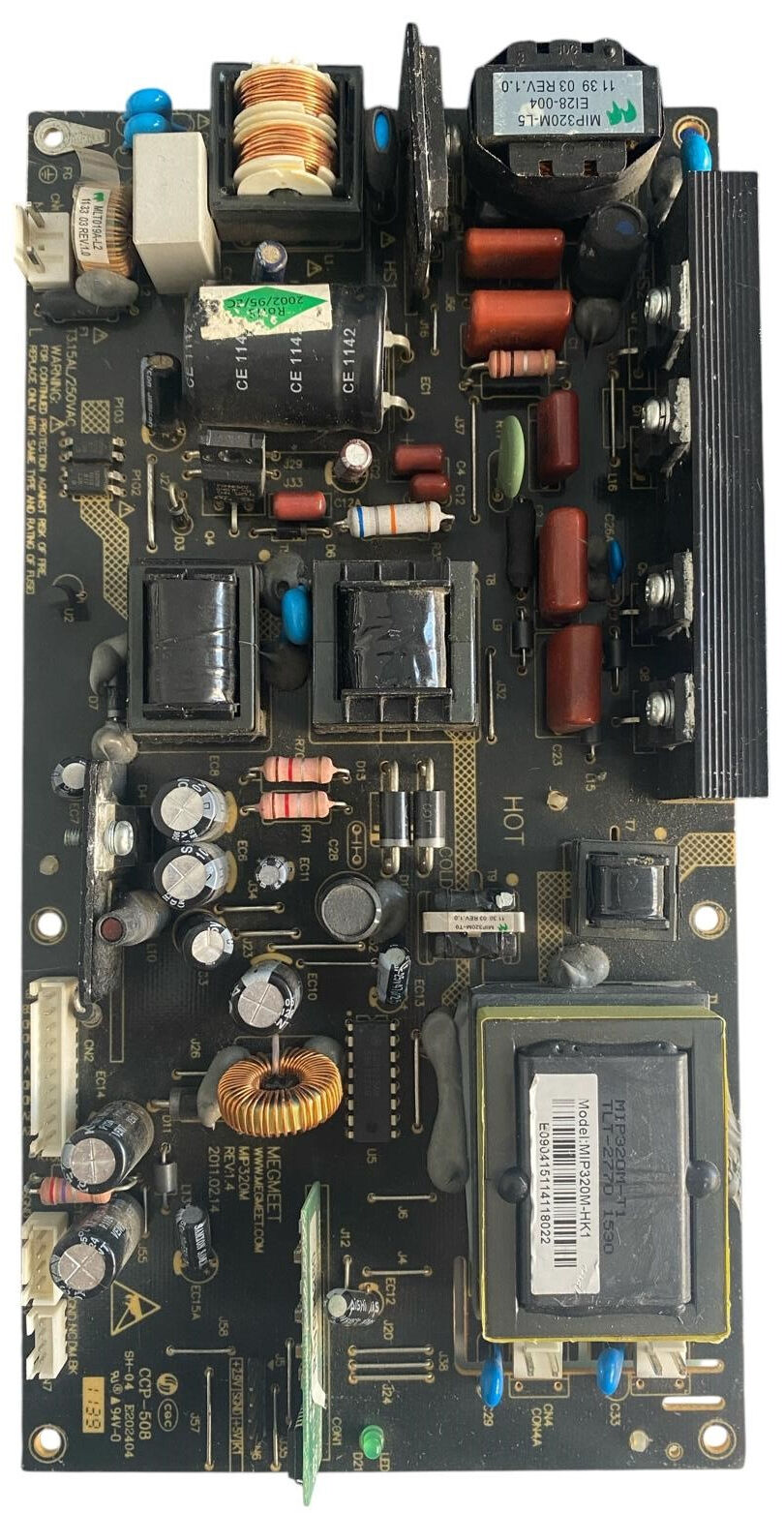

Megmeet MIP320M Besleme Kartı Orijinal MIP320M REV1.4 MIP320M-T1 MIP320M-HK1 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Megmeet şaseli 32 inç LCD TV modellerinde (başta Axen, Sunny, Hi-Level, Woxter ve Megmeet MIP320M besleme kartı kullanan 32 inç LCD televizyonlar olmak üzere) kullanılan orijinal Megmeet üretimi MIP320M (Model Kodu: MIP320M / REV1.4 / Inverter Trafo Kodu: MIP320M-T1 / TLT-2770 1530) dâhili yüksek voltaj inverter katlı televizyon besleme kartıdır (Power Supply Unit / SMPS & Inverter Combo Board). Teknik servis laboratuvarımızda stand-by (5V), ana kart besleme gerilimleri (12V, 24V) ve LCD panel CCFL florasanlarını besleyen dâhili yüksek voltaj inverter katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda ve etiket alanında MIP320M, REV1.4 ve MIP320M-T1 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası (T3.15AL/250V), X/Y filtre kondansatörleri ve EMI süzgeç bobin yapısından geçirilerek süzülür. Güçlü PFC katı, yüksek voltaj filtre kondansatörü ve geniş alüminyum soğutucuya bağlı mosfetler üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Doğrultucu diyot grupları, regülatörler ve filtre kondansatör grupları ile anakart ve ses katı için gerekli olan 5V St-by, 12V ve 24V çalışma hatlarını tamamen stabil bir şekilde üretir.

• Dâhili CCFL Inverter Katı (Sağ Alt Bölge): Kart üzerine entegre edilmiş MIP320M-T1 (TLT-2770 1530) yüksek voltaj trafosu ile 32 inç LCD panel florasan tüplerine kararlı yüksek voltaj aktarımı sağlar.
