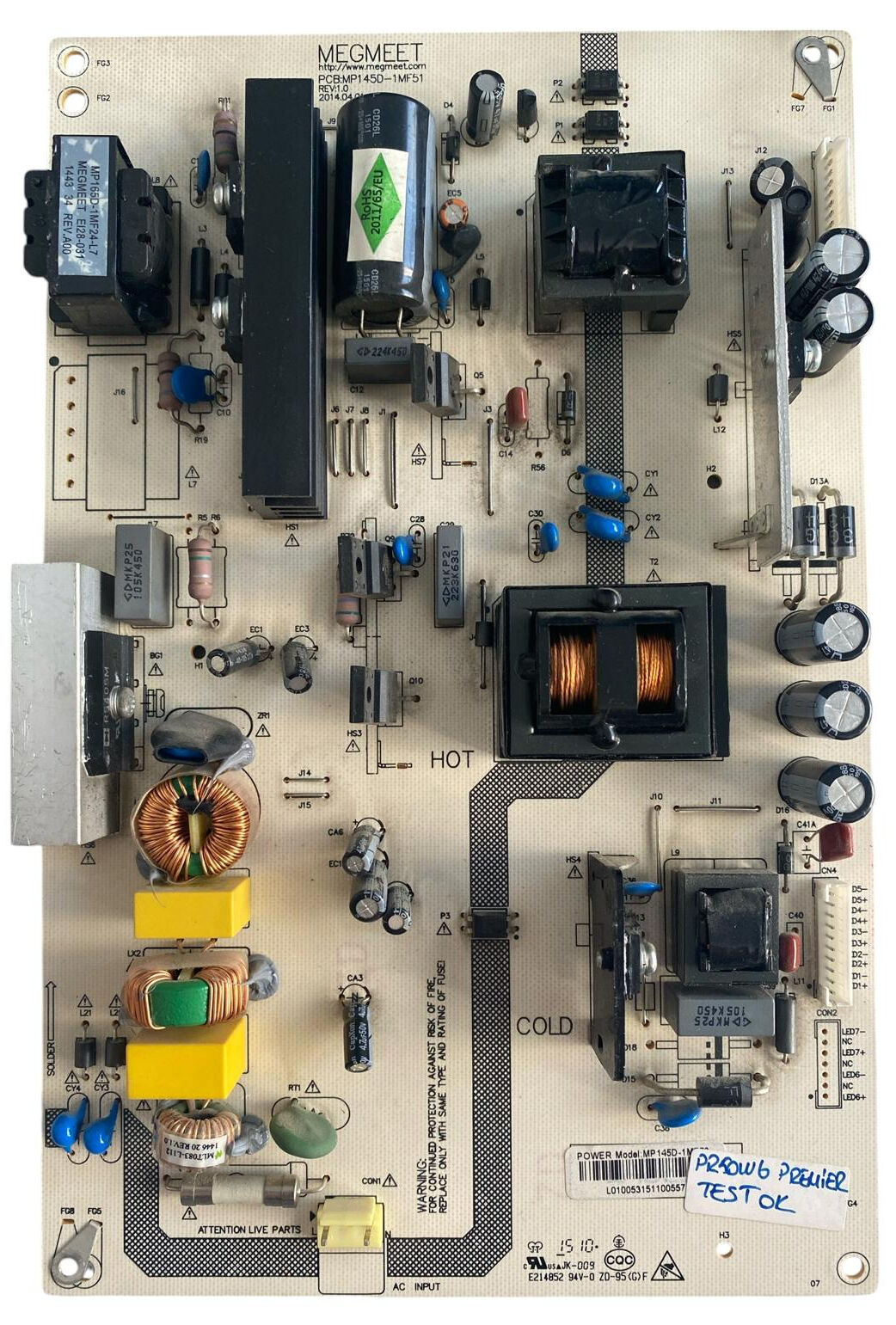

Megmeet MP145D-1MF51 Besleme Kartı Orijinal Premier PR50W6 Axen Hi-Level Sunny 49 50 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Megmeet markası tarafından üretilen, 49 inç ve 50 inç LED TV modellerinde (başta Premier PR50W6 olmak üzere Axen, Sunny, Hi-Level, SEG, Woon vb. televizyon gruplarında) kullanılan orijinal MP145D-1MF51 (Revizyon: REV: 1.0 / Alternatif Üretim Kodu: MP165D-1MF24-L7) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda ana kart, ses ve mantık katlarını besleyen kararlı DC regülasyon çıkışları (CN4 soketi üzerindeki DC voltaj hatları) ve ekran LED barlarını besleyen dâhili yüksek voltaj sürücü çıkışları (CON2 soketi) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde ipek baskıda MP145D-1MF51 model kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220V-240V şebeke giriş katından giren akım; cam emniyet sigortası, NTC termistör, çift toroidal EMI filtre bobinleri, sarı X2/mavi Y2 emniyet kondansatörleri ve soğutucu bloklu RS1005M köprü diyot ile süzülür. Active PFC katından geçen akım, 1 adet yüksek kaliteli CD26L 450V yüksek voltaj ana filtre kondansatörüne ve trafo bloklarına aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile ana kart için gerekli olan kararlı düşük voltaj DC gerilim hatlarını üretir.

• Dâhili LED Sürücü Katı: Kartın sağ alt sekonder katında yer alan sürücü bileşenleri, CON2 soketi (LED7-, LED7+, LED6-, LED6+) üzerinden panel arka aydınlatması için kararlı yüksek voltaj gerilim aktarımı sağlar.
