Megmeet MP320M TV Besleme Kartı Orijinal MIP320M-HK1 Power Supply

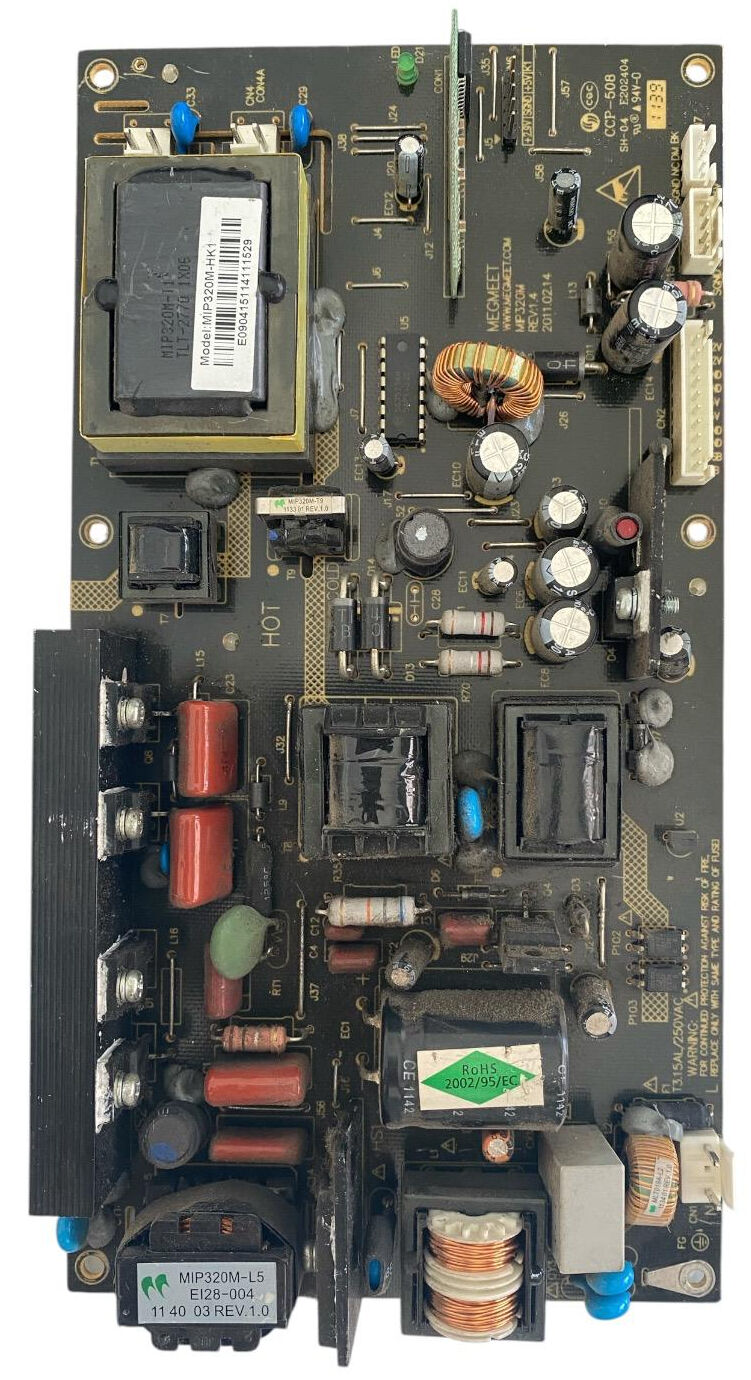

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Axen, Hi-Level, Sunny, Woon ve çeşitli markaların 32 inç LCD / LED TV ürün grupları ile birebir uyumlu orijinal MEGMEET üretimi MP320M (PCB Baskı Kodu: MEGMEET MP320M REV1.4 2011.02.14 / CCP-508 E202404 94V-0 / Etiket Model Kodu: Model: MIP320M-HK1 / E090415114111529 / İnverter Trafosu Kodu: MIP320M-T1 TLT-2770 1X06 / Şebeke Filtre Bobini Etiketi: MIP320M-L5 EI28-004 11 40 03 REV.1.0) TV besleme kartıdır (Power Supply Board).

Teknik servis laboratuvarımızda AC 220V şebeke giriş katı, EMI filtreleme devresi, PFC / PWM anahtarlama devresi, yüksek voltaj ana trafosu, dâhili CCFL / inverter sürücü trafo katı ve ana kart çıkış konnektörleri özel yük ve voltaj test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki PCB baskısında MEGMEET MP320M REV1.4, barkod etiketinde MIP320M-HK1, trafo üzerinde MIP320M-T1 ve giriş bobininde MIP320M-L5 açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Endüstriyel Megmeet Güç Mimarisi: Alüminyum soğutucu blok üzerine monte edilmiş yüksek güçlü anahtarlama MOSFET'leri, EMI filtre filtreleme bobinleri, filtre kondansatörleri ve entegre yüksek voltaj inverter transformatörü ile ana karta ve panel aydınlatma sistemine kararlı güç iletimi sağlar.

• Standardize Giriş / Çıkış Donanımı: AC 100-240V şebeke girişi (T3.15AL/250VAC koruma sigortalı), ana kart besleme çıkış soketleri (Standby +5V, DC 12V, 24V hatları) ve panel aydınlatma konnektör çıkışlarına sahiptir.
