Next YE-32020D2 Anakart V53M2C3 Orijinal Beslemeli Main Board

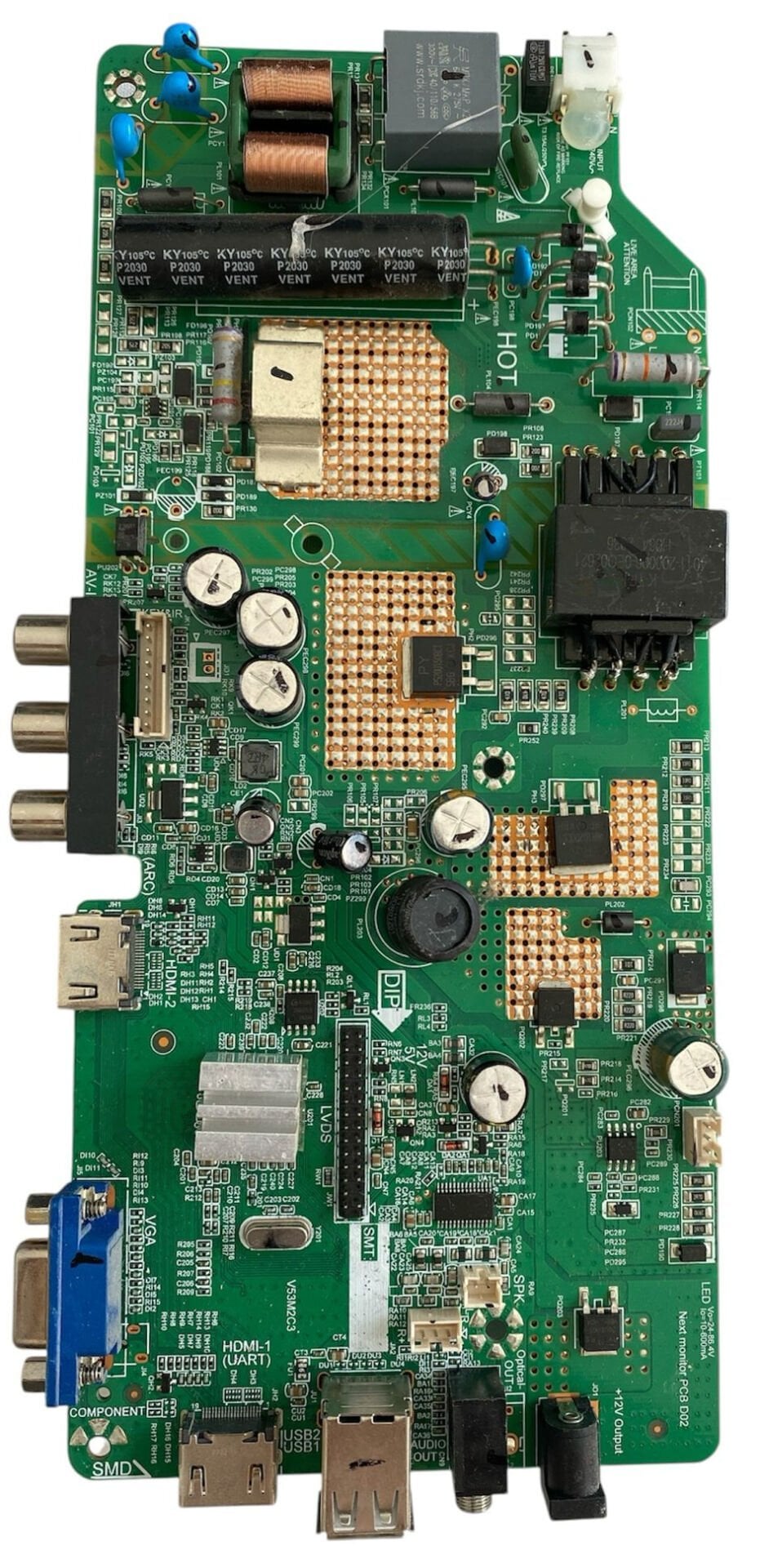

Next YE-32020D2 model LED televizyonlar ile tam uyumlu, orijinal V53M2C3 şase koduna sahip dâhili beslemeli televizyon ana kartıdır (Combo Board). Güç besleme (Power), görüntü ve ses işleme süreçlerini tek bir PCB üzerinde kompakt bir şekilde çözen bu kart, teknik servisimizde detaylı laboratuvar testlerinden geçirilmiş, tamamen faal ve orijinal temiz yedek parçadır. Kartın sağ alt kısmında LED voltaj değerlerini gösteren Next monitor PCB D02 ibaresi yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Güç Kaynağı ve Filtreleme Katı (HOT): Kartın üst bölümünde yüksek voltaj girişini ve filtrelemeyi sağlayan HOT bölgesi bulunur. Bu alanda şebeke gerilimini süzerek dengeleyen bobinler, ana döküm trafo ve dikey olarak dizilmiş yan yana 5 adet yüksek kapasiteli (KY 105°C P2030) siyah filtre kondansatörü konumlandırılmıştır.

• İşlemci ve Bağlantı Arayüzü: Kartın alt-orta düzleminde, veri ve görüntü işleme görevini üstlenen, üzerinde özel metal alüminyum soğutucu blok (heatsink) bulunan ana işlemci entegresi yer alır. İşlemcinin hemen yanında ekrana görüntü datasını aktaran dikey LVDS flat kablo konnektör yuvası mevcuttur.

• Giriş-Çıkış Port Havuzu: Kartın sol ve alt kenarlarında harici bağlantılar için zengin bir port dizilimi vardır. Sol kenarda dikey yerleşimli 3'lü RCA kompozit (AV-IN) girişleri, 1 adet HDMI (ARC) portu ve VGA (PC) girişi mevcuttur. Alt kenarda ise 1 adet HDMI (UART) portu, yan yana çift USB girişi, 3.5mm kulaklık/ses çıkış jakı ve adaptör/harici besleme için 12V dâhili güç jakı yer almaktadır.
