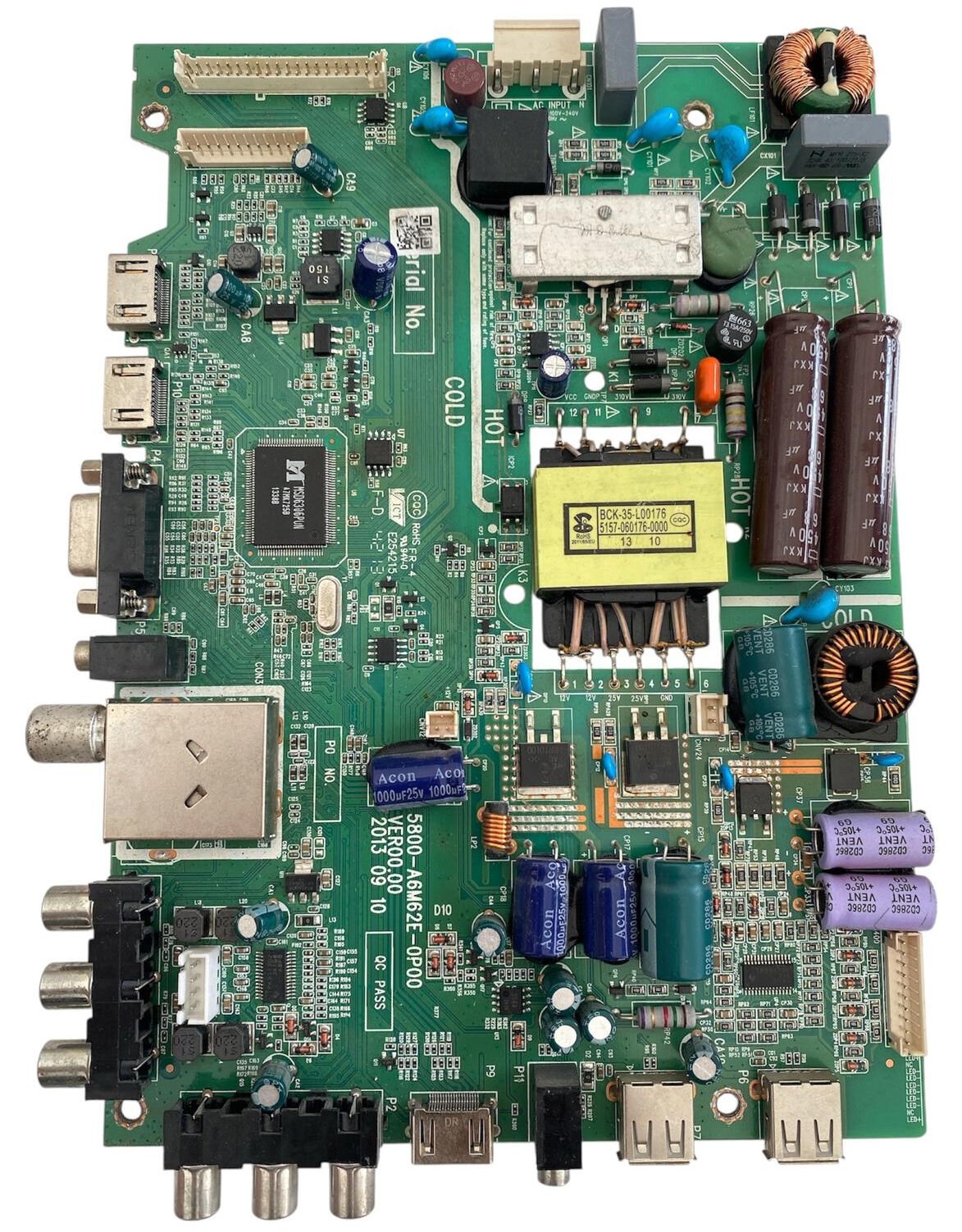

Next YE4036 Anakart Skyworth 5800-A6M62E-0P00 Orijinal TV Main Board (Combo)

Next & NextStar YE4036 başta olmak üzere Regal, Seg, Finlux ve Skyworth üretimi benzer şase mimarisine sahip 40 inç (102 Ekran) dâhili uydu alıcılı LED televizyon modelleriyle %100 fabrikasyon uyumlu, orijinal Skyworth üretimi 5800-A6M62E-0P00 parça numaralı (Üretim Tarihi: 2013-09-10 - VER00.00) televizyon ana kartıdır. Bu kart, güç besleme ünitesi (Power Supply), LED invertör sürücüsü ve tüm televizyon işlemci katmanlarını tek bir PCB üzerinde toplayan yüksek kararlılığa sahip Combo (Bütünleşik) mimariye sahiptir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Güç Giriş ve Doğrultma Katı (HOT Bölgesi): Sağ üst tarafta AC 220V şebeke elektrik giriş soketi, parazit süzücü EMI filtre bobinleri, koruma sigortaları ve gerilim doğrultma görevini üstlenen 2 adet dikey yerleşimli büyük kahverengi KXJ serisi ana filtre kondansatörü (450V 68µF) konumlandırılmıştır. Ortada ise yüksek verimli switching dönüşümü sağlayan BCK-35-L00176 (5157-060176-0000) kodlu sarı yalıtım sargılı ana güç trafosu yer alır.

• İşlemci ve Kontrol Katı (COLD Bölgesi): Kartın sol orta düzleminde sistemin beyni olan, HDMI, USB ve skart sinyallerini işleyen MediaTek (MSTAR) işlemci mimarisi ve hemen yanında kararlı yazılım döngüsünü tutan SPI Flash bellek entegresi konumlandırılmıştır. Alt-orta grupta ise sistem voltajlarını regüle eden yüksek kaliteli mavi Acon marka filtre kondansatörleri (1000µF 25V) yer alır.

• Bağlantı ve Arayüz Çıkışları: Kart üzerinde zengin bağlantı seçenekleri dâhili olarak sunulmaktadır:

  • 3 adet HDMI girişi, 1 adet USB arayüzü.

  • 1 adet analog VGA PC girişi ve dâhili Scart konnektörü.

  • Sol alt tarafta dâhili HD uydu alıcısı (DVB-S2/T2) metal tuner koruma kutusu.

  • Üst sol düzlemde ise ekrana dijital görüntü verilerini aktaran çift kanallı LVDS veri soket alanı yer alır.
