Onvo TP.SK105S.PB805 Ana Kart Orijinal 32OV5000H 32'' LED TV Combo Board

Onvo 32OV5000H modeli başta olmak üzere Saba, Nordmende, Axen ve Sunny markalarının 32 inç (82 Ekran) dâhili uydulu LED televizyonlarında kullanılan orijinal TP.SK105S.PB805 (N) şase kodlu birleşik (Combo) televizyon ana kartıdır. Bu kart hem güç besleme (Power Supply) hem de ana kontrol (Mainboard) katmanlarını tek bir şase üzerinde barındırır. Teknik servis laboratuvarımızda stand-by voltaj regülasyonları, HDMI kaynak geçişleri, dâhilî HD uydu alıcısı (DVB-S2) sinyal kararlılığı ve panele görüntü aktaran LVDS hatları test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde TP.SK105S.PB805 48W (32") tescil kodu içeren orijinal fabrika barkodu yer almaktadır.

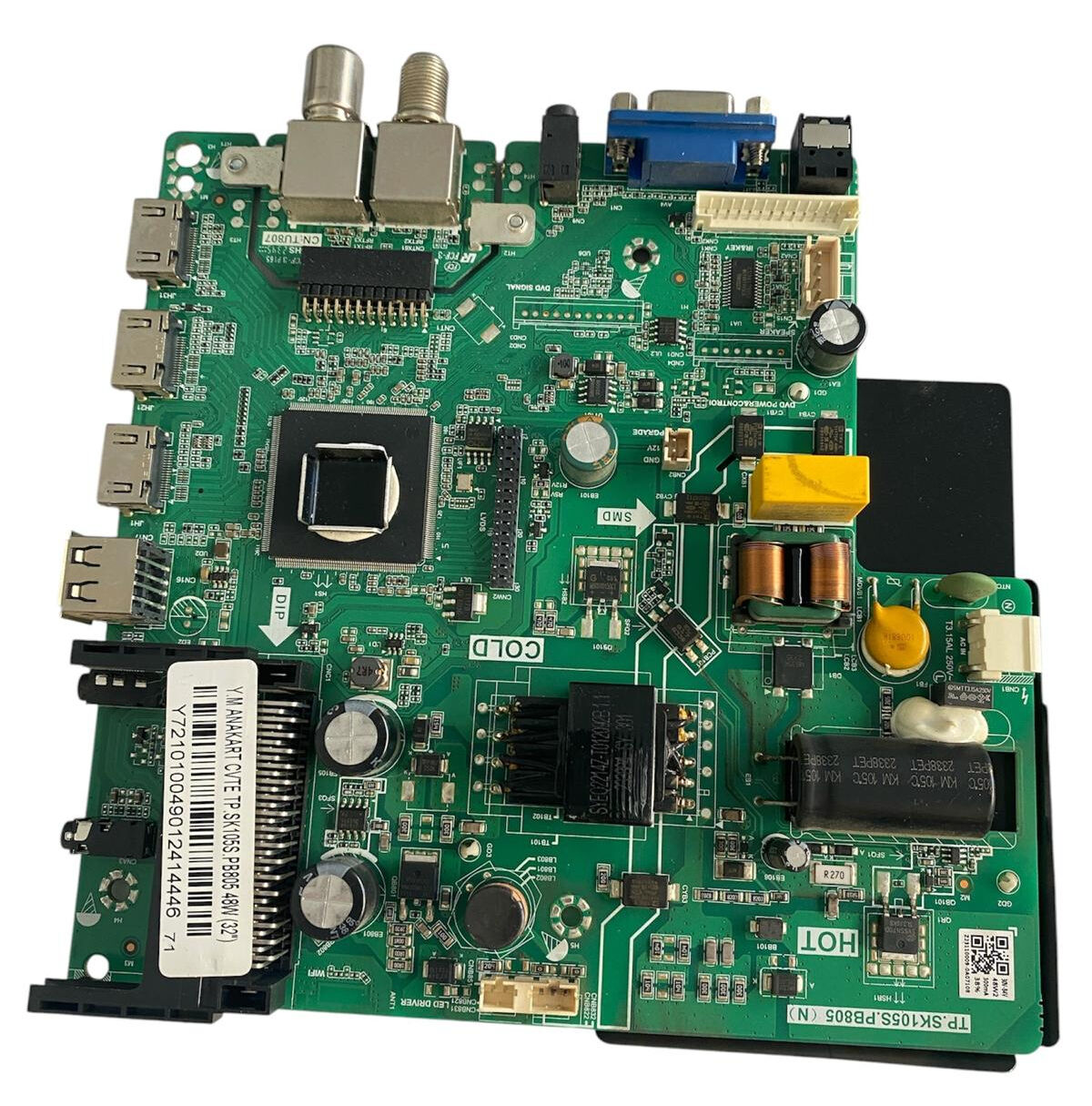

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Bütünleşik Güç Katı (HOT Bölgesi): Kartın sağ bölümünde yer alan yüksek voltaj alanında AC 220V şebeke giriş koruma elemanları, filtre bobinleri, sarı güvenlik kondansatörü, dikey kalın siyah yüksek voltaj filtre kondansatörü ve merkezî izolasyonu sağlayan ana güç trafosu yer alır.

• Ana İşlemci ve Kontrol Katı (COLD Bölgesi): Sol tarafta yer alan düşük voltaj alanında sistem komutlarını yöneten dâhili TV işlemcisi, dikey LVDS ekran panel veri soketi ve sistem entegreleri konumlandırılmıştır.

• Bağlantı Arayüzü (I/O Portları): Üst ve sol kenarda çift dikey korumalı anten/uydu tuner girişleri, 3 adet HDMI portu, 1 adet USB girişi, analog VGA (PC) portu, kulaklık/ses jakları ve sol alt köşede şifreli yayın kartları için geniş siyah CI modül yuvası dizilmiştir.
