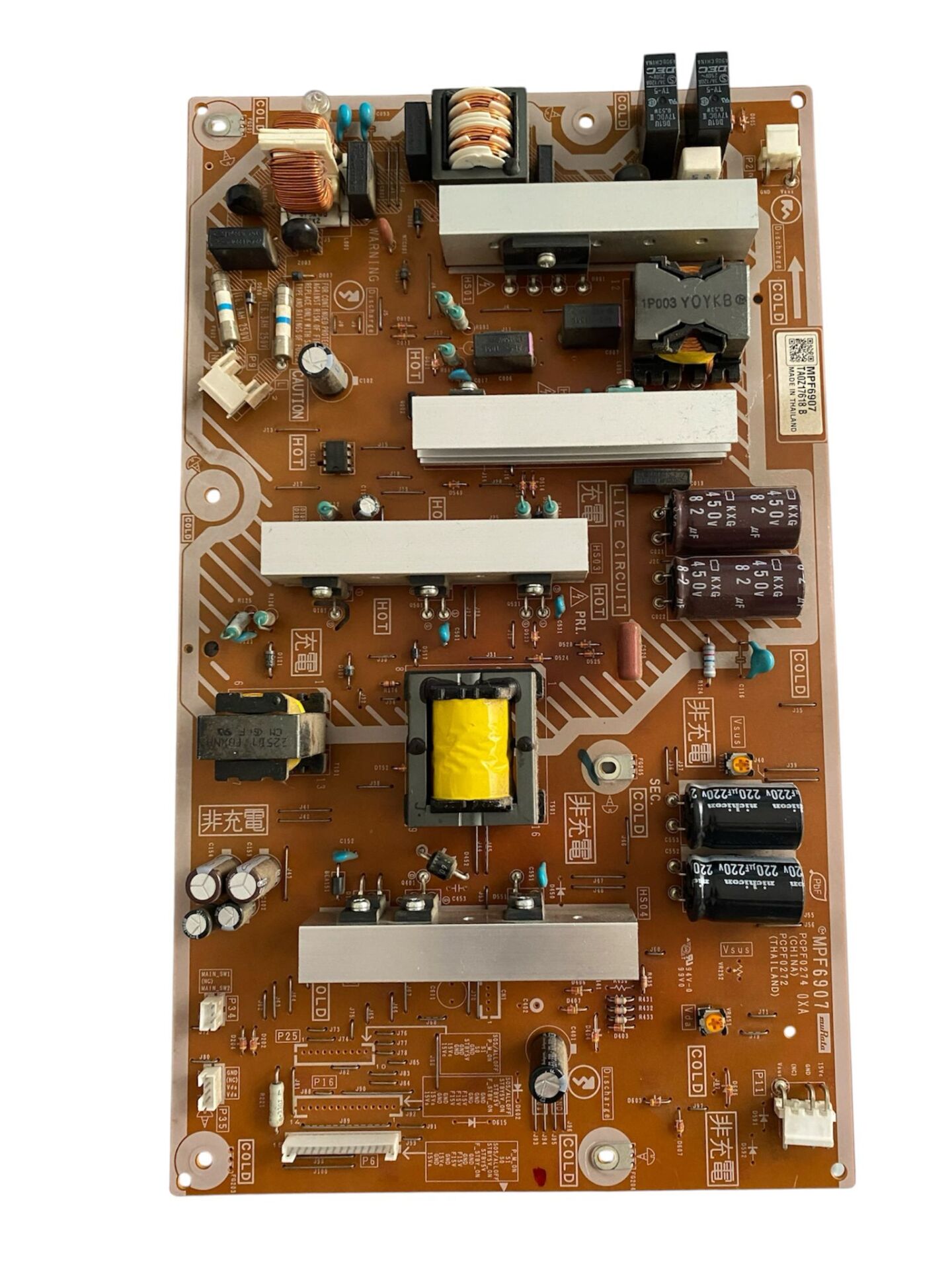

Panasonic TV Besleme Kartı MPF6907 muRata Orijinal Power Supply Board

Panasonic televizyon gruplarıyla tam uyumlu, Japon elektronik komponent lideri muRata tarafından Tayland tesislerinde yüksek kalite standartlarında üretilmiş orijinal MPF6907 (PCPF0274 / PCPF0272) televizyon güç besleme kartıdır (Power Supply Board). Şebeke dalgalanmalarına karşı üst düzey koruma mimarisine sahip olan bu kart, teknik servis laboratuvarımızda suni yük test standına bağlanarak tüm çıkış voltaj döngüleri doğrulanmış, tamamen orijinal temiz yedek parçadır.

Kartın donanımsal bileşenleri ve endüstriyel katman mimarisi incelendiğinde:

• Giriş Filtre ve Koruma Katı (HOT - Live Circuit): AC şebeke giriş alanında dikey konumlandırılmış çiftli koruyucu seramik sigorta yatağı, yüksek akım röleleri (DEC marka siyah röle grubu), şebeke gürültülerini süzmek için konumlandırılmış kalın sargılı EMI şok bobinleri yer almaktadır. Kart üzerinde yüksek voltaj taşıyan HOT ve güvenli COLD bölgeleri kalın yalıtım çizgileriyle ayrılmış, LIVE CIRCUIT uyarısı ve Japonca/İngilizce uyarı sembolleriyle net bir şekilde belirtilmiştir.

• Doğrultucu ve Yüksek Voltaj Filtre Grubu: Kartın sağ orta düzleminde yan yana konumlandırılmış, yüksek sıcaklık ve gerilim kararlılığına sahip 4 adet büyük kahverengi KXG serisi 450V 82µF yüksek kapasiteli filtre kondansatörü yer almaktadır. Merkezde ise sisteme enerji dağıtan sarı izole bant zırhlı ana T501 transformatörü ile üst kısımda 1P003 YOYKB kodlu yardımcı trafo bloğu bulunur.

• Termal Yönetim ve Çıkış Regülasyonu: Kartın üzerinde ısı üreten güç komponentlerini (MOSFET ve Schotky Diyotlar) maksimum seviyede soğutmak için dikey ve yatay olarak konumlandırılmış 4 adet kalın T-kesim gri alüminyum soğutucu blok (heatsink) mevcuttur.

• Çıkış Katı ve Kondansatör Grubu (COLD): Kartın sağ alt COLD çıkış bölgesinde, anakart ve panel sürücü devrelerine giden voltajı filtreleyen yüksek kaliteli siyah renkli nichicon 220V 220µF serisi elektrolitik kondansatörler yer almaktadır. Sol alt köşede ise anakart ve dâhili birimlerle haberleşmeyi sağlayan P34, P35, P6 ve sağ alttaki P11 beyaz pin soket arayüzleri mevcuttur.
