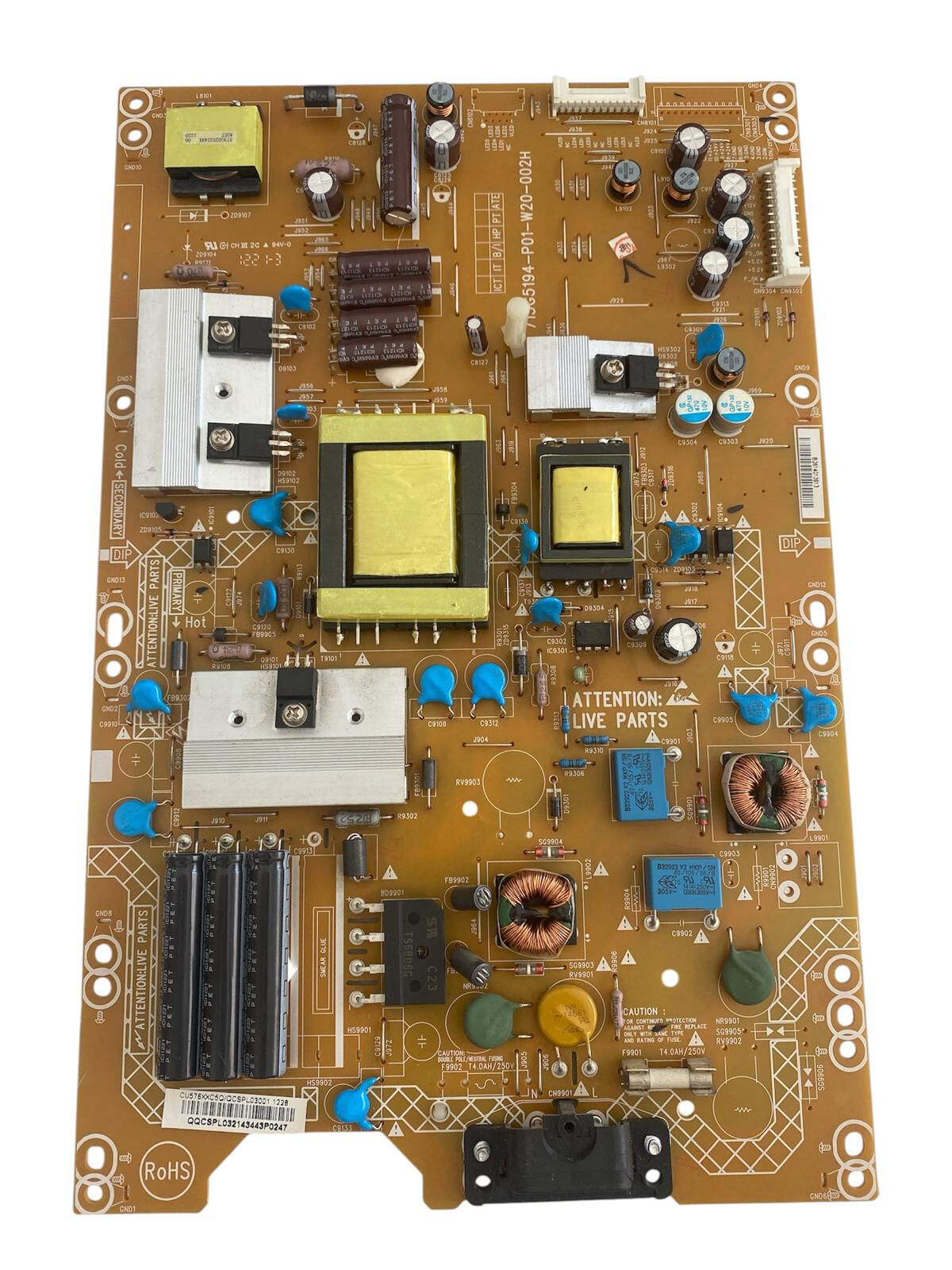

Philips 32PFL3807H/12 TV Güç Besleme Kartı (Power Supply) - 715G5194-P01-W20-002H Orijinal

Philips markasının 32 inç Smart LED televizyon serisinin en popüler modellerinden biri olan Philips 32PFL3807H/12 cihazlarında kullanılmak üzere üretilmiş, kararlı voltaj regülasyonuna sahip orijinal Philips güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani dalgalanmalar, elektrik kesintileri, voltaj yükselmeleri veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu modellerde sıkça görülen; televizyona hiç elektrik gelmemesi, ön panel kırmızı standby (bekleme) ışığının hiç yanmaması ya da standby LED'inin yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

51774134-c5d5-46eb-a589-df42dc768f3e_2.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer (PRIMARY) filtre katı, ana transformatör sargı kararlılığı, ikincil regülatör (SECONDARY) çıkış voltajları ve LED arka aydınlatma sürücü (VLED) hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon temizliğinde ve orijinalliğinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki 715G5194-P01-W20-002H şase kodunun ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments) / Philips

• Uyumlu TV Modeli: Philips 32PFL3807H/12 (ve muadil 715G5194 şaseli 32"-46" arası Philips LED TV modelleri)

• PCB Şase Kodu: 715G5194-P01-W20-002H (DIP Mimarisi)

• Barkod Bilgileri:

  • CU576XXC5QJQCSRL03001 1228

  • QQCPL032143443P0247

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz

• Filtre Kondansatör Grubu: 4 adet dikey konumlandırılmış PET serisi yüksek voltaj kondansatörleri

• Giriş Koruması: T4.0AH / 250V Çift Güvenlikli Cam Gecikmeli Sigorta (F9901, F9902) ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge / ATTENTION: LIVE PARTS)

  • COLD -> SECONDARY (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, SW 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Philips'in 3000 ve PFL serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları sıklıkla görülmekte ve bu durum doğrudan besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barların ömrünü tamamlamış veya kısa devreye düşmüş olmasından kaynaklanır.

Bu seride LED barlar aşırı akım çektiğinde besleme kartındaki LED sürücü (VLED) çıkış katı sistemi korumaya alarak kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki metal yüzeylerin şaseye temas etmediğinden ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
