Philips 32PFS4131 TV Güç Besleme Kartı (Power Supply) - 715G7734-P01-001-002M Orijinal

Philips markasının 32 inç Full HD Slim LED TV serilerinden olan Philips 32PFS4131 (özellikle 32PFS4131/12) model televizyonlarda kullanılmak üzere TPV (Top Victory Investments) tarafından üretilmiş, kararlı regülasyon mimarisine sahip orijinal Philips güç besleme kartı (power supply). Şebeke gerilimindeki anlık dalgalanmalar, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle televizyonlarda sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel standby arıza ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen ana anakartı tetikleyip cihazı açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

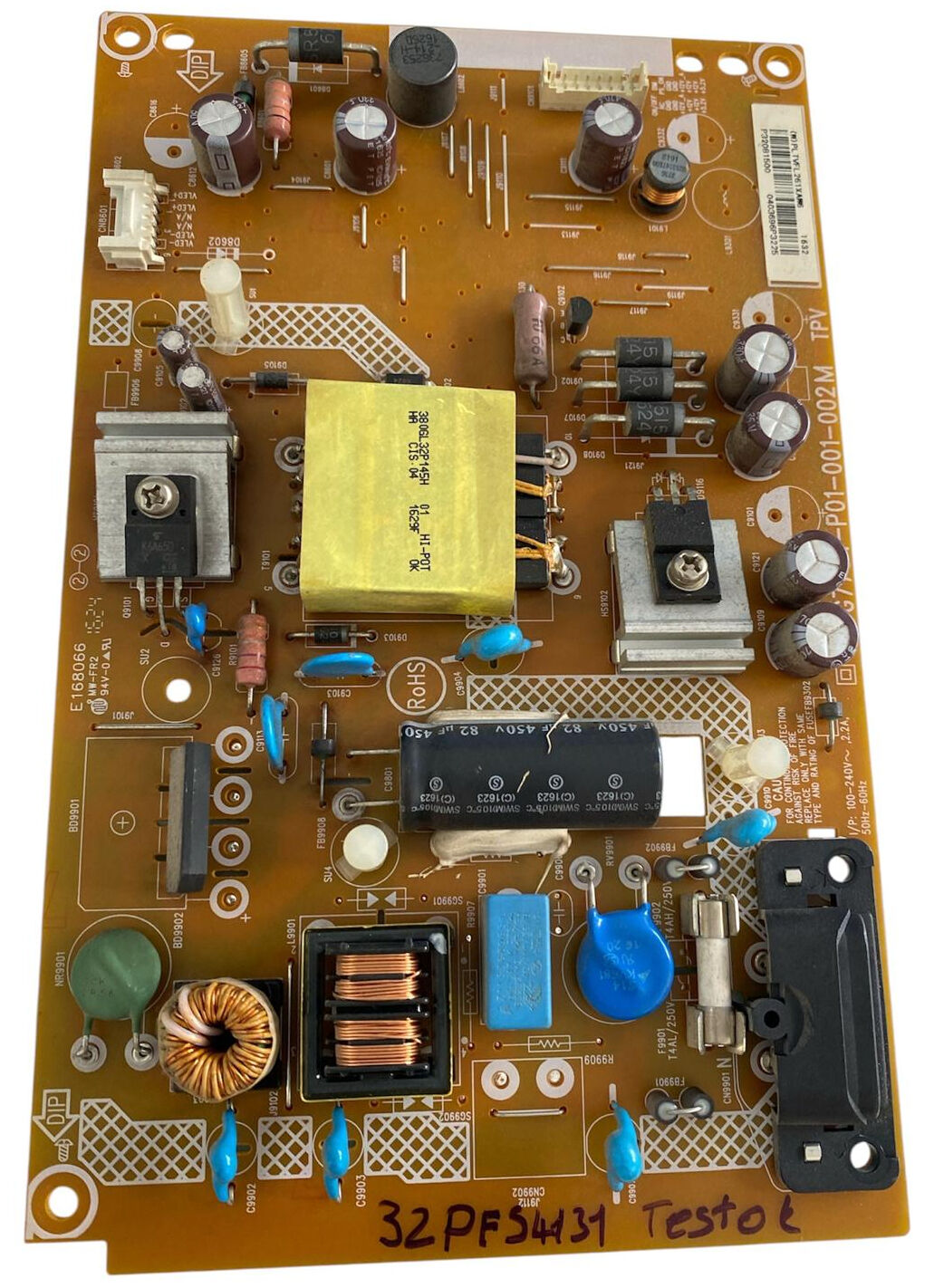

a3d6b14a-996a-4149-981e-82c0cc6a4834.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış gerilimleri ve panel arka aydınlatma LED sürücü (VLED) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kartın alt kısmına siyah kalemle "32PFS4131 Test Ok" ibaresi not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon orijinalliğinde temiz ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın sağ orta kenarında yer alan 715G7734-P01-001-002M şase kodunun ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments) / Philips

• Uyumlu TV Modeli: Philips 32PFS4131, 32PFS4131/12 ve muadil 715G7734 şaseli Philips LED TV'ler

• PCB Şase Kodu: TPV 715G7734-P01-001-002M

• Yazılım / Üretim Barkod Bilgisi: (M) PLTVFL261XAM8 1632 / 0403696P3225 P32261500

• Ana Güç Trafosu: 380GL32P145H 01 HI-POT OK / HA CIS.04 1629F

• Giriş Voltajı (AC Input): 100-240V ~ 50Hz-60Hz 2.2A

• Ana Filtre Kondansatörü: 450V 82µF (105°C) Siyah Yüksek Voltaj Kondansatörü

• Giriş Koruması: T4AL / 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY -> HOT (Şebeke Elektrik Giriş Bölgesi - ATTENTION: LIVE PARTS)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme Standartları: RoHS Uyumlu, E168066, MW-FR2, 94V-0, 1624, DIP Mimarisi

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Philips'in PFS serisi televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik düzeyde yüksek oranda görülmektedir. Cihazınız açıldığında ön paneldeki standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Bu seride LED barlar kısa devre yaptığında veya aşırı akım çektiğinde besleme kartındaki LED sürücü (VLED+/VLED-) çıkış katı sistemi korumaya alarak kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki metal yüzeylerin şaseye temas etmediğinden ve primer katındaki 450V kondansatörün deşarj olduğundan emin olunuz.
