Philips 40PFK5300/12 Smart LED TV Anakart (Mainboard) - 715G6165-M01-001-005K (WK:1439)
Philips markasının 40 inç 40PFK5300/12 başta olmak üzere PFK ve PFT serisi Smart LED televizyon modellerinde kullanılan, yüksek performanslı görüntü işleme mimarisine sahip orijinal Philips televizyon anakartı (mainboard). Şebeke voltajında yaşanan anlık dalgalanmalar, HDMI portlarına bağlı uydu alıcısı veya oyun konsolu gibi harici cihazlardan sızan yüksek akımlar ya da ana chipset altındaki lehim toplarının zamanla yoğun ısı döngüsü nedeniyle deforme olması sonucu bu serilerde sıkça karşılaşılan; televizyonun Philips logosunda donup kalması (bootloop), standby (bekleme) ışığının sürekli yanıp sönmesi ancak ekranın açılmaması, cihazın kendi kendine sürekli yeniden başlaması, HDMI veya USB portlarının harici cihazları algılamaması ya da ses geldiği halde ekrana görüntü aktarılamaması gibi kronik donanım ve yazılım arızalarının kesin ve kalıcı çözümüdür.

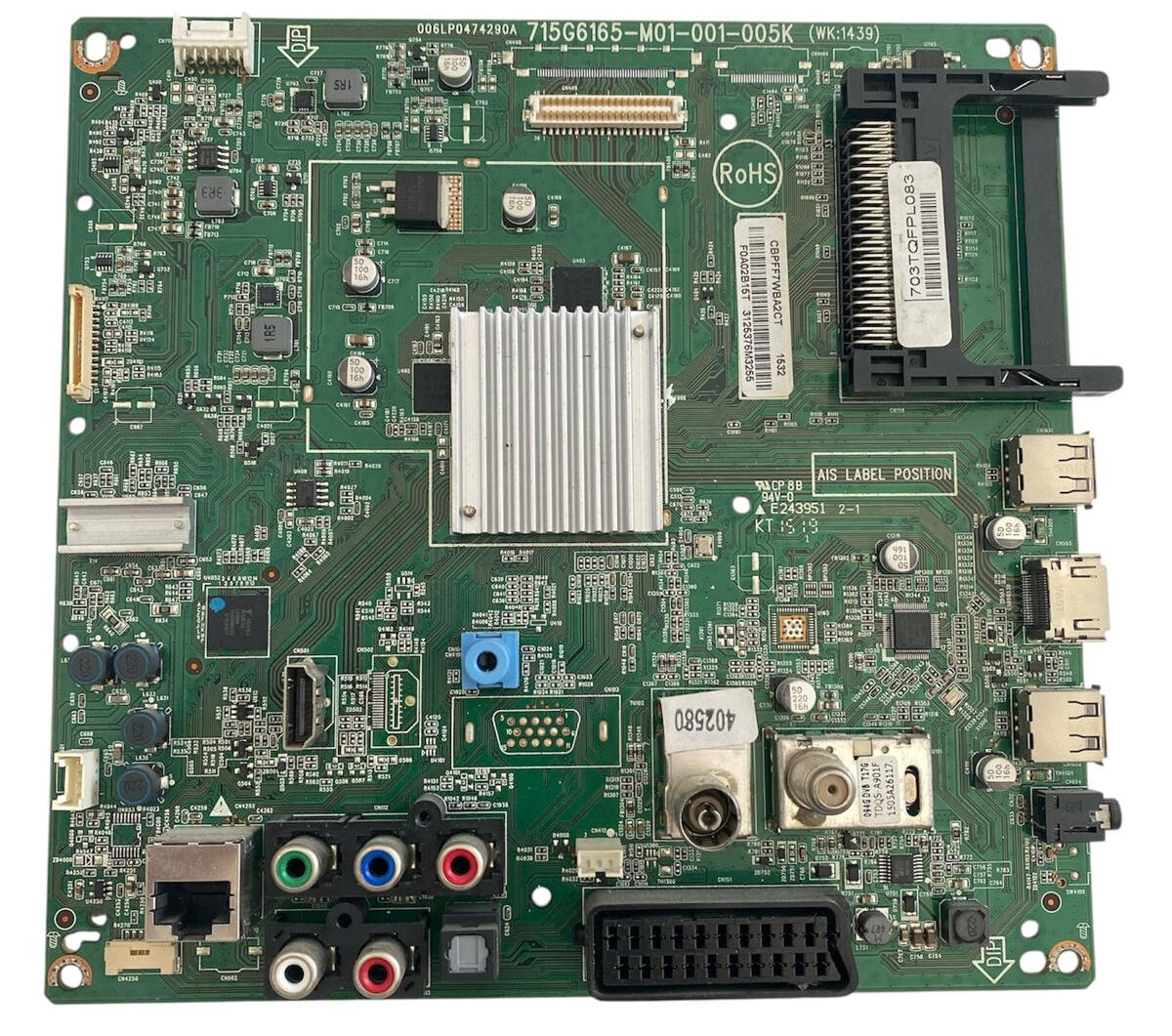

9902948d-3710-4ca4-8938-aeb5640ae45f.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel test panellerine bağlanarak; HDMI/USB veri aktarım hatları, dahili uydu ve karasal tuner hassasiyeti, LVDS ekran sinyal çıkışları, ses entegresi ve regülatör voltaj kararlılığı yönünden detaylıca kontrol edilmiş ve %100 onaylanmıştır. Ürün üzerinde soğutucu blok altındaki ana BGA işlemci dahil hiçbir bileşende çip ısıtma, reballing veya komponent değişimi gibi bir müdahale yapılmamış (tamirsiz), fabrikasyon temizliğinde orijinal ikinci el çıkma yedek parçadır. Kart üzerinde servis notu olarak "402580" ibareli beyaz etiket yer almaktadır.
Montaj aşamasında herhangi bir donanım, panel arabirimi veya yazılım uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki 715G6165-M01-001-005K şase kodunun ve soket yerleşimlerinin birebir aynı olduğundan emin olunuz.
Teknik Özellikler
-
Ürün Türü: Televizyon Anakartı (Mainboard)
-
Üretici Marka: Philips / TPV (TP Vision)
-
Uyumlu TV Modeli: Philips 40PFK5300/12 (ve aynı şase mimarisini kullanan muadil PFK/PFT serisi modeller)
-
PCB Şase Kodu: 715G6165-M01-001-005K (WK:1439)
-
Üretim Kodları: 006LP0474290A
-
Yazılım ve Seri Barkodları: CBPFF7WBA2CT 1632 / F0A02B181T 3126376M3255
-
Panel Barkod Bilgisi: 703TQFPPL083
-
Güvenlik ve Malzeme Standartları: RoHS Uyumlu, CP 8B 94V-0, E243951 2-1, KT 1519
-
Dahili Tuner Yapısı: 096D DVBI T2C / TDSY-G401F / 1505A26117 Dahili Uydu / Karasal Dijital Tuner
-
Bağlantı Portları:
-
2 x Dahili HDMI Girişi (Yan Panel)
-
1 x Dahili USB Girişi
-
1 x RJ45 Standart Ethernet (LAN) Girişi
-
1 x Scart Girişi (Arka Panel)
-
1 x VGA (PC) ve 1 x DVI Ses Girişi
-
1 x LNB (Uydu) ve 1 x RF (Karasal/Kablo) Anten Girişi
-
RCA Komponent / Kompozit Girişleri, Kulaklık Çıkışı ve Optik Dijital Ses Çıkışı
-
1 x CI Slot (Ortak Arayüz Modül Yuvası)
-
-
Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli
-
Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır
Önemli Notlar ve Montaj Tavsiyesi
Yeni nesil Philips televizyon anakartlarının montajı, elektrostatik deşarja (ESD) karşı son derece hassas entegreler ve yüksek yoğunluklu veri yolları barındırdığından profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun şebeke fişini mutlaka çekiniz.
Philips televizyonlarda anakart değişimi sonrasında, kartın söküldüğü ekran paneli ile takıldığı yeni televizyonun panel kodları (Display Code) farklılık gösteriyorsa ekranda ters görüntü, renklerin solarize/bozuk gelmesi veya ekranın hiç açılmaması gibi durumlar yaşanabilir. Bu durum bir donanım arızası olmayıp, televizyonun arkasındaki etikette yer alan 3 haneli panel kodunun (örneğin 001, 002 vb.) Philips servis kumandası veya özel tuş kombinasyonları (062598 + Menu + Panel Kodu) vasıtasıyla televizyona yeniden girilmesiyle çözülmektedir. Ayrıca panele giden üst kısımdaki data flex kablolarını takarken pinlerin tam oturduğundan emin olun; milimetrik kaymalar panel t-con katını veya işlemciyi kısa devreye düşürebilir.
