Philips 42'' Besleme Kartı 715G4546-P02-H20-003E Orijinal Power Supply

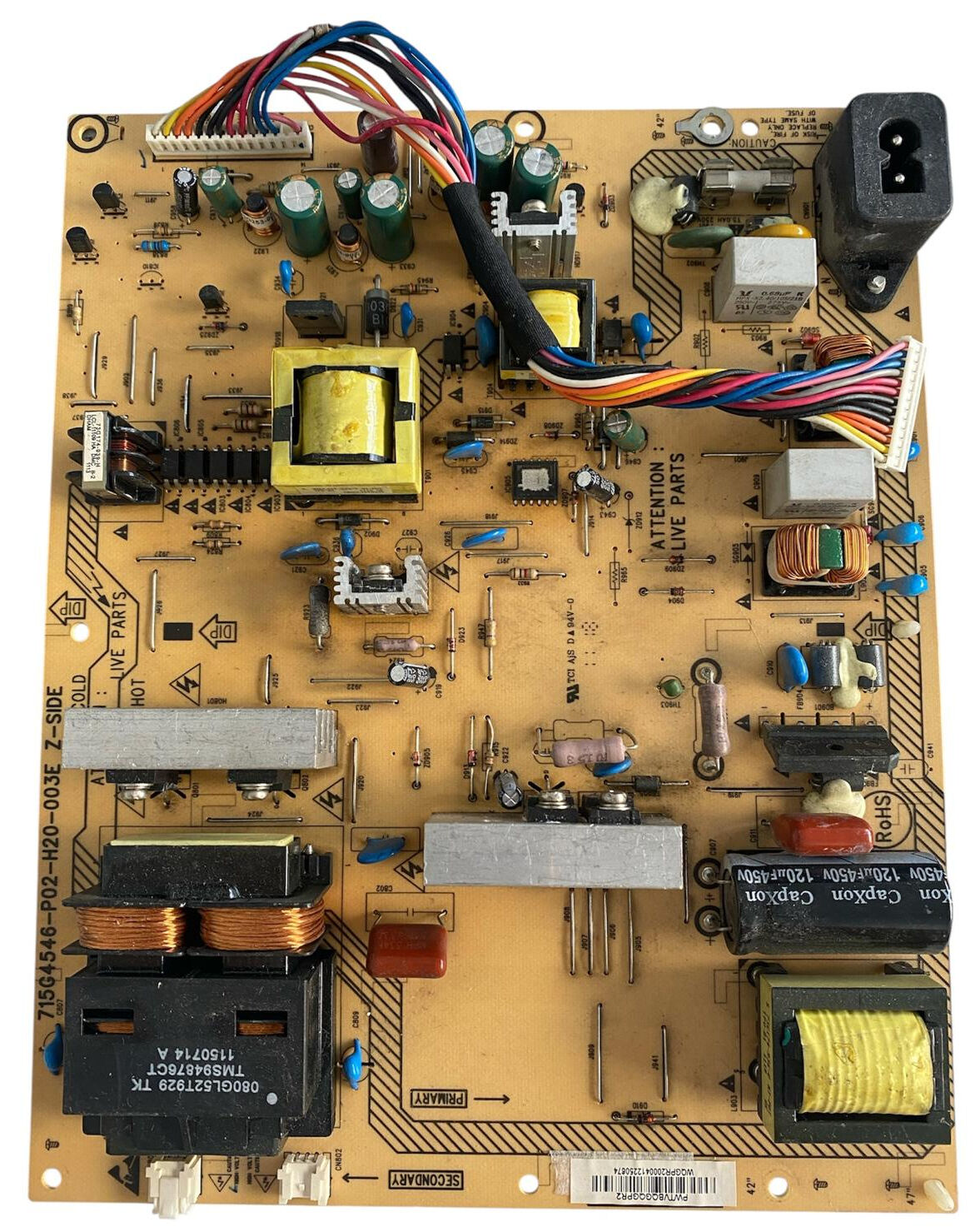

Philips ve TPV üretimi diğer marka (AOC, Envision vb.) 42 inç LCD/LED televizyon modelleriyle %100 uyumlu orijinal 715G4546-P02-H20-003E şase kodlu televizyon besleme ve dâhili inverter kartıdır (Power Supply / Inverter Board). Teknik servis laboratuvarımızda ana kartı besleyen stand-by gerilim hatları, sekonder regülasyon çıkışları ve floresan/aydınlatma panellerini tetikleyen yüksek voltaj inverter katı suni yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol kenar PCB katmanında 715G4546-P02-H20-003E Z-SIDE kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtreleme Katı (ATTENTION: LIVE PARTS): Sağ üst köşede siyah renkli dikey 2 pinli AC 220V şebeke giriş soketi ve hemen yanında aşırı akım koruma sigortası ile gürültü bastırıcı kutu kondansatör yer alır. Giriş hattının altında yeşil filtre bobinleri ve doğrultulan şebeke akımını pürüzsüz hale getiren, sağ alt köşede yatay konumlandırılmış 1 adet kalın siyah CapXon marka ana filtre kondansatörü (450V 120uF) mevcuttur.

• Isı Yönetimi ve Güç Dönüşümü: Kartın orta-sol şeridinde yüksek akım ve yük altında çalışan MOSFET ile diyotların ısısını kararlı bir şekilde dağıtmak amacıyla konumlandırılmış 2 adet gümüş renkli alüminyum soğutucu blok (heatsink) mimarisi yer almaktadır. Kart geneline dağıtılmış sarı yalıtım bantlı regülasyon trafoları dengeli voltaj üretimini destekler.

• Dâhili İnverter Katı (SECONDARY): Sol alt köşede panel aydınlatmasını uyaracak yüksek voltajı üreten bakır sargıları çift katlı belirgin, büyük siyah yapıda 080GL52T929 TK kodlu dâhili inverter trafosu konumlandırılmıştır. Üst şeritte ise ana karta giden voltaj ve kontrol hatlarını taşıyan, çok renkli dâhili kablo demetiyle birleşik çoklu pin soket yapısı sistemi tamamlamaktadır.
