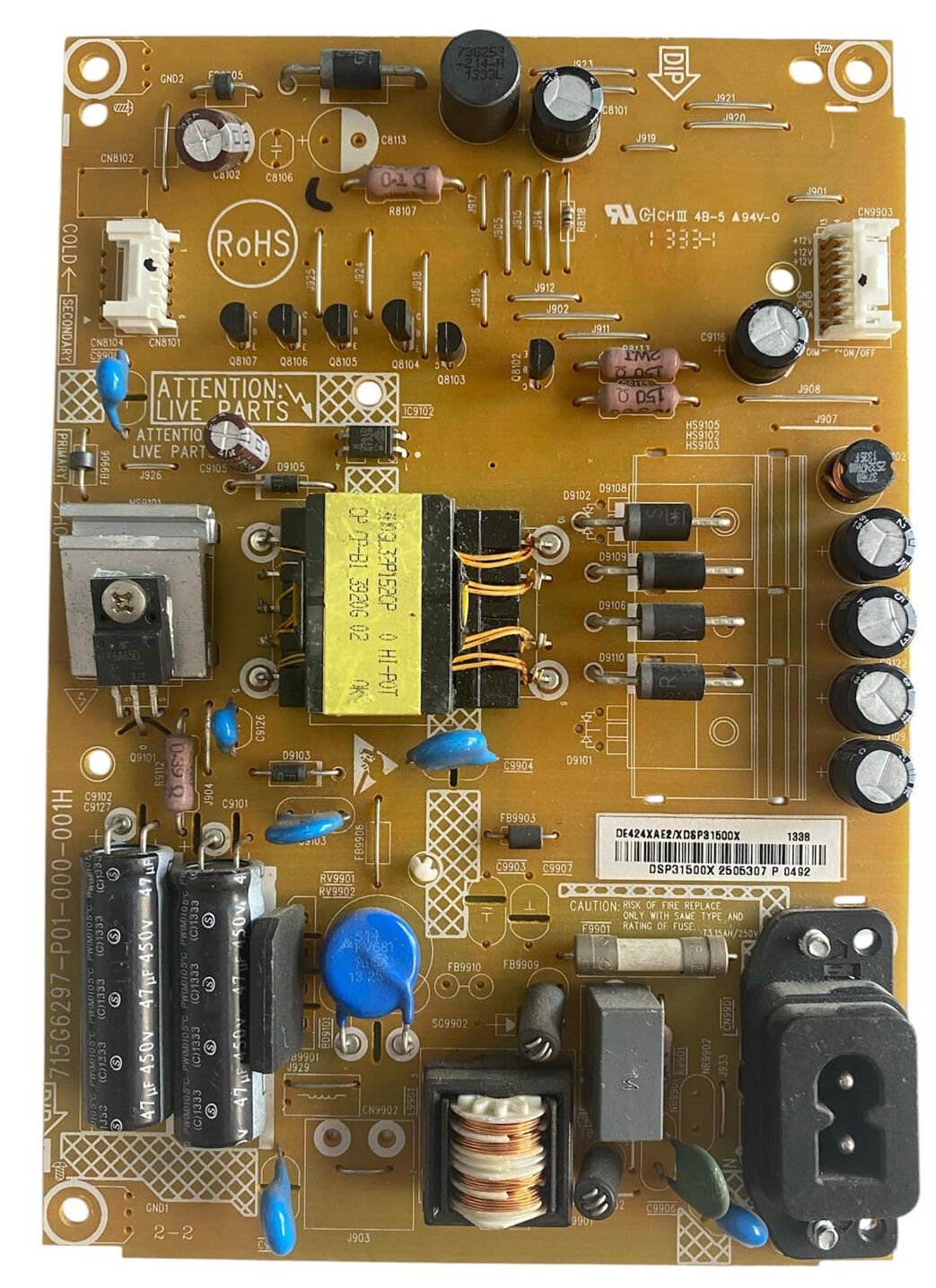

Philips 42PFL3108 Besleme Kartı 715G6297-P01-000-001H Orijinal TV Power Supply

Philips 42PFL3108 serisi başta olmak üzere Philips şaseli 32", 40" ve 42" LED televizyon modelleriyle tam uyumlu, orijinal TPV üretimi 715G6297-P01-000-001H (Rev: 2-2) televizyon güç besleme (Power Supply) kartıdır. Kartın üzerindeki teknik barkod alanında DE424XAE2/XDSP31500X ve DSP31500X 2505307 P 0492 spesifik üretim kodları yer almaktadır. Televizyonun sistem voltaj kararlılığını sağlayan ve arka panel LED barlarını süren yüksek verimli orijinal yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtre Katı (PRIMARY - HOT Bölgesi): Sağ alt köşede standart 2 pinli AC şebeke elektrik giriş soketi (CN9901), hemen yanında akım koruma cam sigortası (T3.15AH L250V), büyük parazit filtre bobini ve mavi renkli disk EMI kondansatörü (S14 K681) yer alır. Sol alt düzlemde ise dikey konumlandırılmış 2 adet yüksek voltaj 47µF 450V ana filtre kondansatör grubu yer almaktadır. Sol orta kısımda ise metal soğutucu blok üzerine sabitlenmiş güç MOSFET'i bulunur.

• Güç Dönüşüm Katı (SMPS): Kartın tam merkezinde, primer ve sekonder katları ayıran, üzerinde 31391281520P 0 HI-POT CP CP-B1 3920G 02 OK yazılı sarı yalıtım sargılı büyük ana güç trafosu konumlandırılmıştır.

• Çıkış ve Sürücü Katı (SECONDARY - COLD Bölgesi): Sağ üst köşede ana karta besleme gerilimlerini (+12V / GND / DIM / ON-OFF) taşıyan 12 pinli çıkış soketi (CN9903) ve hemen yanında filtre kondansatörleri yer alır. Sol üst grupta ise panel içi LED aydınlatmayı besleyen beyaz renkli invertör çıkış konnektörleri (CN8101 / CN8102) dikey sıralı transistör grubu ile birlikte konumlandırılmıştır.
