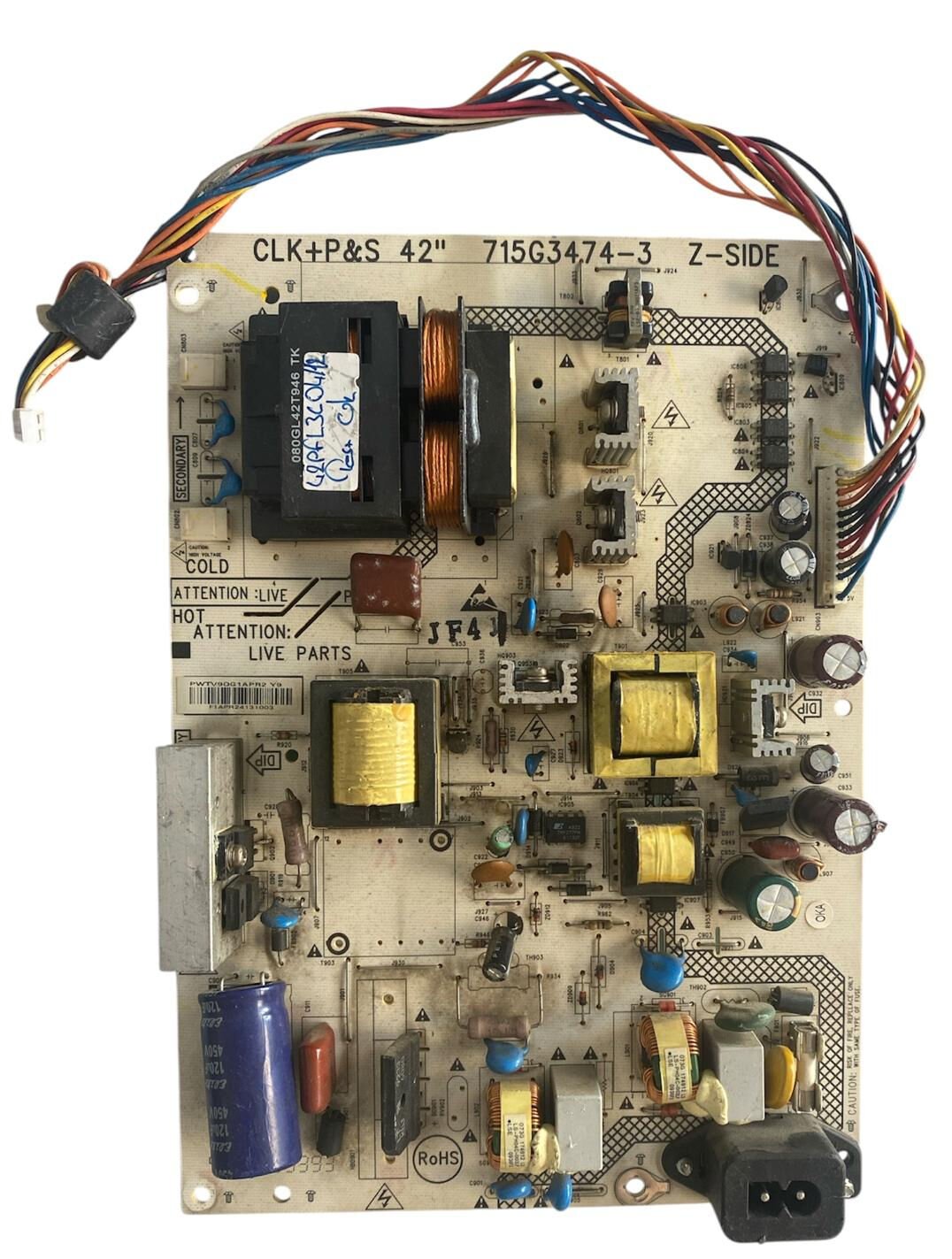

Philips 42PFL3604/12 Besleme Kartı 715G3474-2 715G3474-3 Orijinal Power Board

Philips 42PFL3604/12 LCD televizyon modeli başta olmak üzere aynı güç altyapısını ve TPV şaselerini paylaşan Philips LCD televizyon serileriyle %100 uyumlu orijinal 715G3474-2 / 715G3474-3 güç besleme (Power Supply / Power Board) kartıdır. Sistem regülasyonunu ve ekran arka aydınlatma floresan (CCFL) yüksek voltaj sürücülerini tek bir board üzerinde birleştiren, yüksek akım korumalı orijinal temiz yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve AC Filtre Katı (PRIMARY - HOT Bölgesi): Şebeke AC elektrik giriş soketi, akım koruma sigortası, parazit engelleme amaçlı büyük EMI filtre bobinleri, X/Y emniyet kondansatörleri ve köprü diyot katı yer alır. Primer bölgesinde yüksek voltaj dikey ana filtre kondansatörleri ve geniş yüzeyli alüminyum soğutucu bloklar üzerine sabitlenmiş güç MOSFET'leri konumlandırılmıştır.

• Güç Dönüşüm ve Trafo Grubu: Kartın orta gövdesinde stand-by ve ana voltaj regülasyonlarını ayıran izole sargılı büyük SMPS transformatör blokları yer almaktadır.

• İnverter ve Çıkış Katı (SECONDARY): Sekonder tarafında anakarta regüle akımları ileten çoklu pin soket yapıları ile filtre kondansatör grupları mevcuttur. Kartın kenar düzleminde ise LCD ekran içi aydınlatma floresan tüplerini (CCFL) sürmek için yüksek voltaj üreten, dikey konumlandırılmış inverter trafoları yer almaktadır.
