Philips 42PFL4208 TV Güç Besleme Kartı (Power Supply) - 715G5778-P01-000-002S Orijinal

Philips markasının 42 inç Smart LED TV serilerinden olan Philips 42PFL4208 (özellikle 42PFL4208K/12) model televizyonlarda kullanılmak üzere TPV (Top Victory Investments) tarafından üretilmiş orijinal Philips güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle Philips televizyonlarda sıklıkla karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel standby arıza ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen ana anakartı tetikleyip televizyonu açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

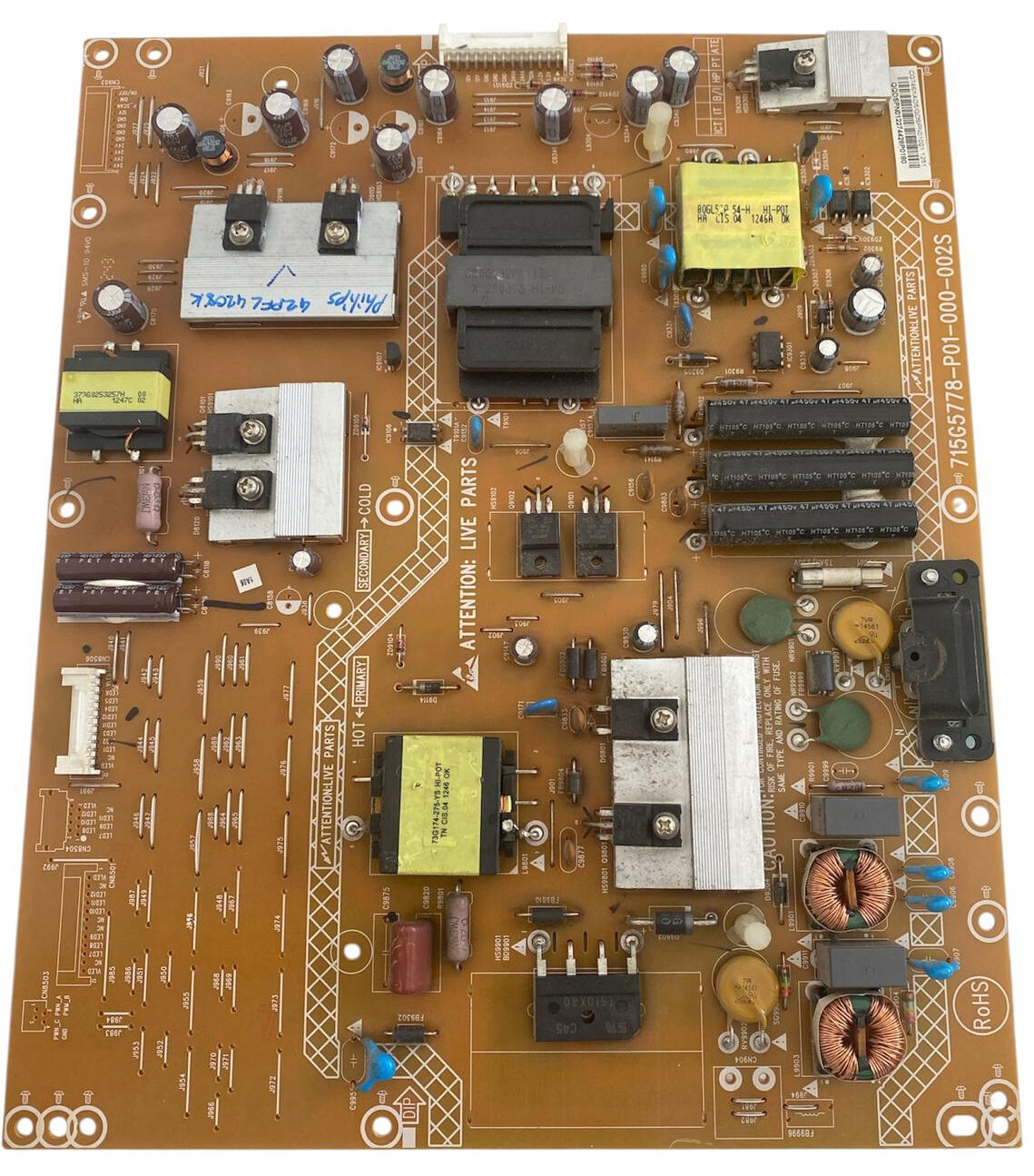

940a4971-195a-496a-b2a2-b7a53d9bd2ac.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve panel arka aydınlatma LED sürücü (VLED) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kart üzerindeki soğutucu blok üzerine mavi kalemle "Philips 42PFL4208K" ibaresi not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon orijinalliğinde temiz ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın sağ kenarında yer alan 715G5778-P01-000-002S şase kodunun ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments) / Philips

• Uyumlu TV Modeli: Philips 42PFL4208, 42PFL4208K/12 ve muadil 715G5778 şaseli Philips LED TV'ler

• PCB Şase Kodu: 715G5778-P01-000-002S (Eski kartınızdaki kodla karşılaştırınız)

• Yazılım / Üretim Barkod Bilgisi: QC0SPND12272428P0180 (007248XAD5D5DP010011251)

• Ana Transformatörler ve Bileşenler:

  • 80GL522P-8A HI-POT HA C15.04 1246A OK (Sarı Büyük Trafo)

  • 73G174-275-YS HI-POT TN CIS.04 1246 OK (Sarı Orta Trafo)

  • 373G02523257H 01 HA 1247C 02 (Sürücü Trafosu)

• Giriş Voltajı (AC Input): 100-240V ~ 50Hz-60Hz

• Filtre Kondansatör Grubu: 4 adet yatay konumlandırılmış HT105°C serisi yüksek voltaj kondansatörleri

• Giriş Koruması: Cam Gecikmeli Sigorta ve Giriş Filtre Bobinleri

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge / ATTENTION: LIVE PARTS)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Philips'in PFL serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik düzeyde yüksek oranda görülmektedir. Cihazınız açıldığında ön paneldeki standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Bu seride LED barlar kısa devre yaptığında veya aşırı akım çektiğinde besleme kartındaki LED sürücü (VLED) çıkış katı sistemi korumaya alarak kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki metal yüzeylerin şaseye temas etmediğinden ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
