Philips 43'' / 49'' LED TV Güç Besleme Kartı (Power Supply) - 715G7574-P01-000-002M PLTVOP341XACB 43PFS5302 Orijinal

Philips markasının 43 inç ve 49 inç Full HD LED televizyon serilerinden Philips 43PFS5302, 49PFS4131, 43PFS4131/12, 43PFS4131 ve 49PUT4900 (ve aynı 715G7574-P01-000-002M PCB şasesini kullanıp PLTVOP341XACB parça koduna sahip muadil Philips LED TV modelleri) için üretilmiş orijinal TPV / Philips üretimi güç besleme kartı (power supply board / PSU).

Şebeke elektriğinde meydana gelen ani voltaj yükselmeleri, yıldırım düşmesi, elektrik kesintileri veya zamanla aşırı ısınmaya bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel bekleme (standby) kırmızısının hiç yanmaması veya kırmızı ışığın belirli aralıklarla yanıp sönerek cihazın korumaya geçmesi, televizyonun açılmaya çalışırken röle sesleri verip kapanması ya da ses olduğu halde ekranda görüntünün olmaması (arka aydınlatma LED sürücü katı arızası) gibi kronik güç kartı sorunlarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

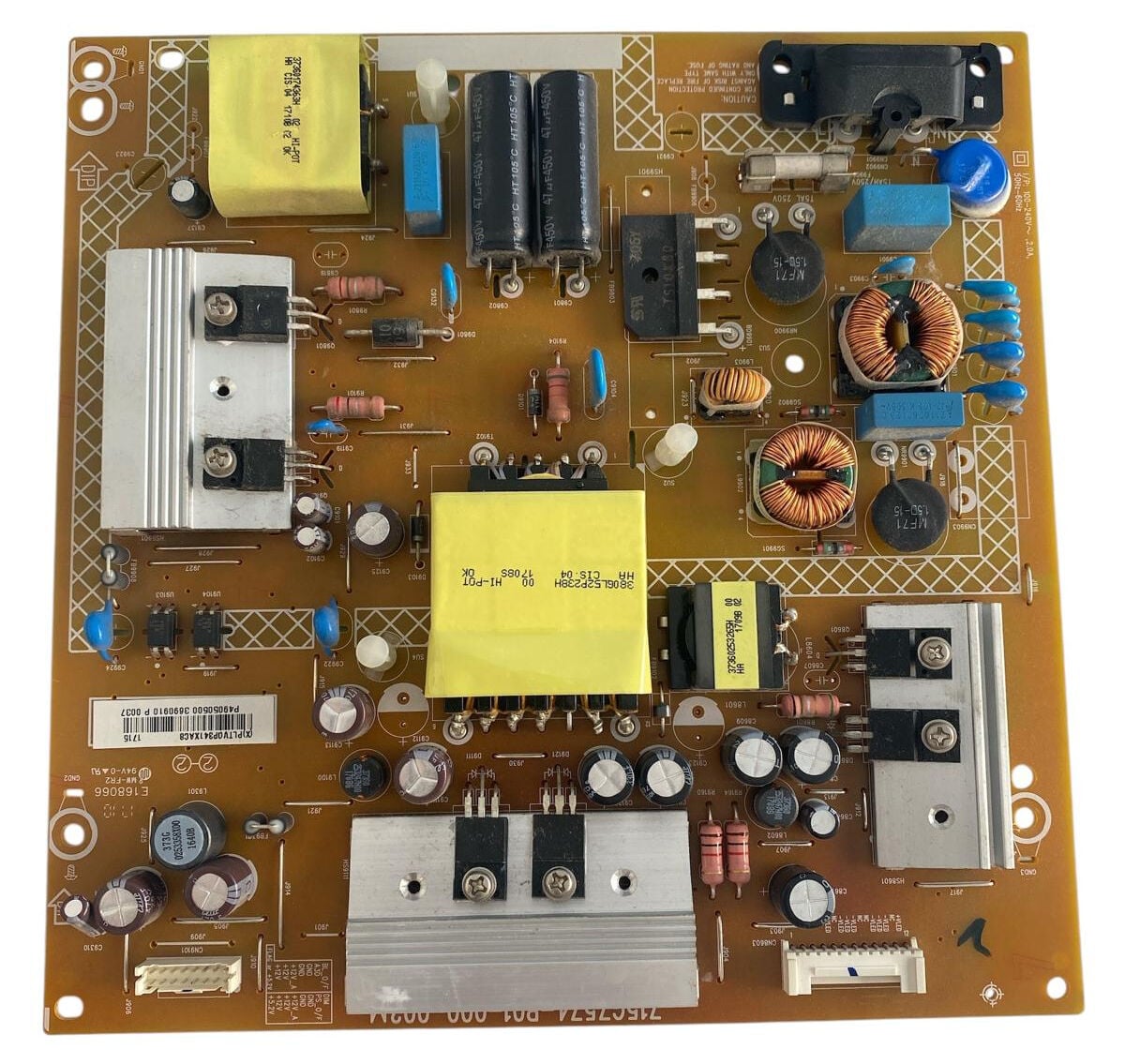

574587e3-c467-4014-9add-3f8e7cc05405.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; primer filtre katı, ana güç trafosu (380GL52P238H), yedek bekleme trafosu, regülatör çıkış voltajları (+12V, +5.2V) ve dahili LED driver arka aydınlatma sürücü hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, hat repair veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki 715G7574-P01-000-002M PCB şase numarasını, barkod etiketindeki PLTVOP341XACB (P49050600) parça kodunu ve soket yapısının birebir aynı olduğunu kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments Ltd.) / Philips

• Uyumlu TV Modelleri: Philips 49PFS4131/12, 49PFS4131, 43PFS4131/12, 43PFS4131, 49PUT4900/12 Serisi

• PCB Baskı Kodu: 715G7574-P01-000-002M (715G7574-P01-001-002M / 715G7574)

• Philips / TPV Parça Kodu (P/N): PLTVOP341XACB (P49050600 3690910 P 0037)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz-60Hz, 2.0A

• Giriş Koruması: T5AL 250V ve T3.15AL 250V Cam Sigortalar, MFT1 Varistör ve Çift Hatlı Ağır Hizmet EMI Filtre Grubu

• Transformatör Katı:

  • Ana / PFC Trafo: 380GL52P238H HA C1S.04 (1708S)

  • Auxiliary / Standby Trafo: 37360253265H HA 17090 02

  • Inverter / LED Driver Trafo: 3736174363H HR C1S 04

• DC Çıkış Voltaj Değerleri (CN9101 & CN8603 Soket Katı):

  • +5.2V (Standby / Bekleme Voltajı)

  • +12V (Anakart ve Sinyal Katı Beslemesi)

  • BL_O/F, DIM, PS_O/F (LED Sürücü Katı Tetikleme Hatları)

• Filtre Kondansatör Grubu: 3 adet 47µF 450V 105°C dikey konumlandırılmış yüksek voltaj primer filtre kondansatörleri

• Tasarım Standartları: E168066 94V-0, HI-POT OK, RoHS Uyumlu

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Philips 4131 serisi LED televizyonlarda besleme kartı üzerindeki LED sürücü katının arızalanması, çoğunlukla panel arkasındaki LED barların ömrünü tamamlayarak kısa devre yapmasından kaynaklanır. Yeni besleme kartını takmadan önce televizyonun LED barlarının (panel aydınlatmasının) sağlamlığı bir LED test cihazı ile kontrol edilmelidir. Arızalı LED barlar, takılan yeni besleme kartındaki sürüş katının tekrar bozulmasına neden olabilir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım jelatininin varlığını kontrol ediniz ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
