Philips 43PFS4131/12 TV Güç Besleme Kartı (Power Supply) - 715G6934-P01-000-002H Orijinal

Philips markasının 43 inç Full HD Slim LED TV serilerinden olan Philips 43PFS4131/12 model televizyonlarda kullanılmak üzere TPV (Top Victory Investments) tarafından üretilmiş, yüksek enerji kararlılığına sahip orijinal Philips güç besleme kartı (power supply). Şebeke gerilimindeki anlık dalgalanmalar, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle televizyonlarda sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel standby arıza ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen ana anakartı tetikleyip cihazı açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

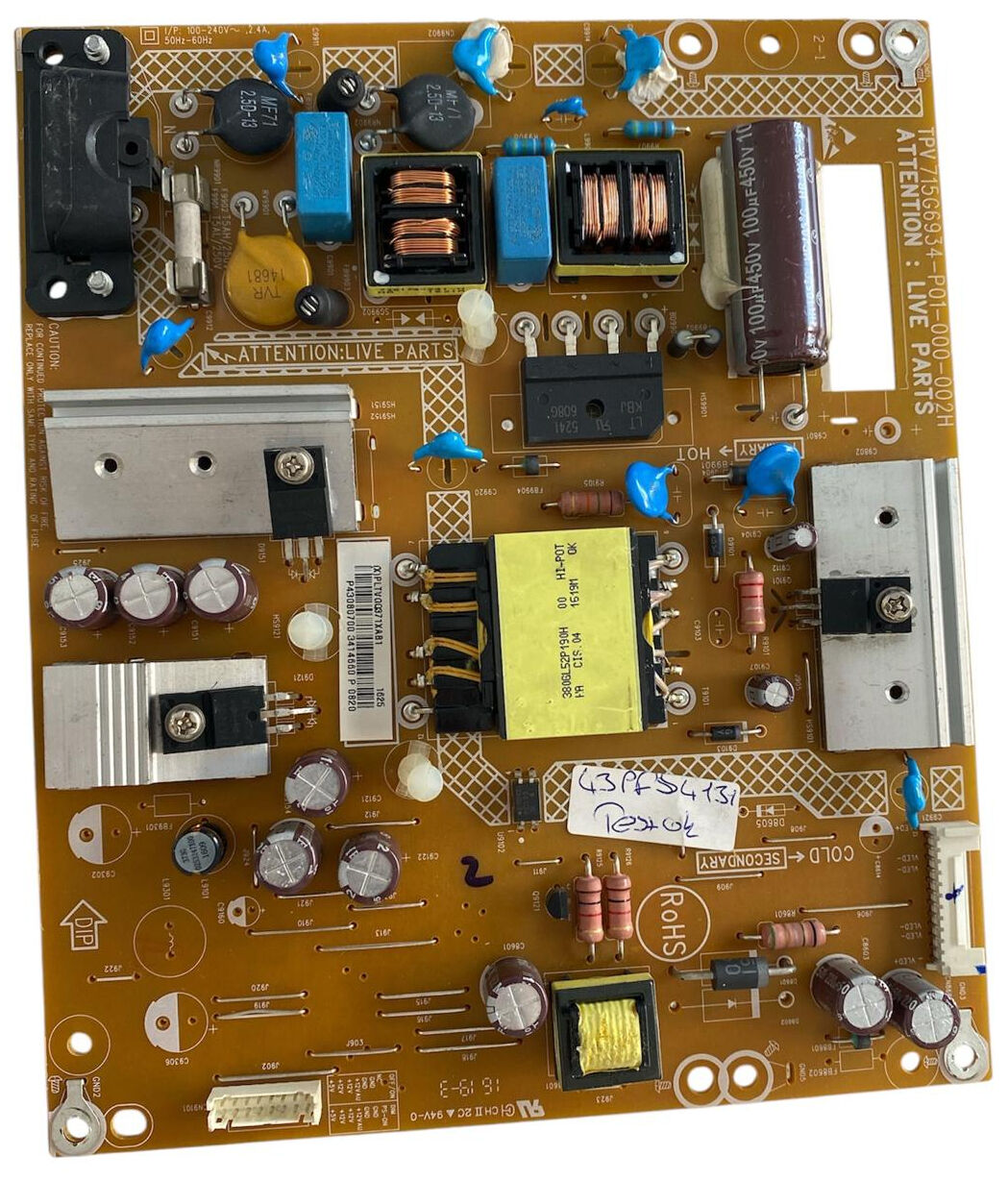

d6b79cf9-6ac3-4911-9e0a-499590cfeaf0.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer (HOT) katı, ana güç transformatör sargı kararlılığı, regülatör çıkış gerilimleri ve panel arka aydınlatma LED sürücü (VLED) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kart üzerindeki beyaz etiket üzerinde mavi kalemle "43PFS4131 TEST OK" ibaresi not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon orijinalliğinde temiz ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın sağ üst köşesinde yer alan 715G6934-P01-000-002H şase kodunun ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments) / Philips

• Uyumlu TV Modeli: Philips 43PFS4131/12 ve muadil 715G6934 şaseli Philips LED TV'ler

• PCB Şase Kodu: TPV 715G6934-P01-000-002H (HF)

• Yazılım / Üretim Barkod Bilgisi: (X)PLTVQ331XAB1 / P430B0700 3414860 P 0520 1625

• Ana Güç Trafosu: 380GL52P190H 00 HI-POT OK / 1619M CIS.04 FA

• Giriş Voltajı (AC Input): 100-240V ~ 50Hz-60Hz 2.4A

• Ana Filtre Kondansatörü: 450V 100µF (105°C) Kahverengi Yüksek Voltaj Kondansatörü

• Giriş Koruması: T5AL / 250V Cam Gecikmeli Sigorta ve TVR 14681 Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY -> HOT (Şebeke Elektrik Giriş Bölgesi - ATTENTION: LIVE PARTS)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme Standartları: RoHS Uyumlu, CH II 2C A 94V-0, 1619-3, DIP Mimarisi

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Philips'in PFS serisi televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik düzeyde yüksek oranda görülmektedir. Cihazınız açıldığında ön paneldeki standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Bu seride LED barlar kısa devre yaptığında veya aşırı akım çektiğinde besleme kartındaki LED sürücü (VLED+/VLED-) çıkış katı sistemi korumaya alarak kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki metal yüzeylerin şaseye temas etmediğinden ve primer katındaki büyük 450V kondansatörün deşarj olduğundan emin olunuz.
