Philips 43PFS5803/62 TV Güç Besleme Kartı (Power Supply) - 715G8962-P02-000-001S PLTVHQ331XADH Orijinal

Philips markasının Ultra İnce Smart Full HD LED serisinden Philips 43PFS5803/62 televizyon modeli (ve aynı TPV güç şasesini kullanan 43 inç muadil Philips LED TV'ler) için üretilmiş orijinal Philips / TPV güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

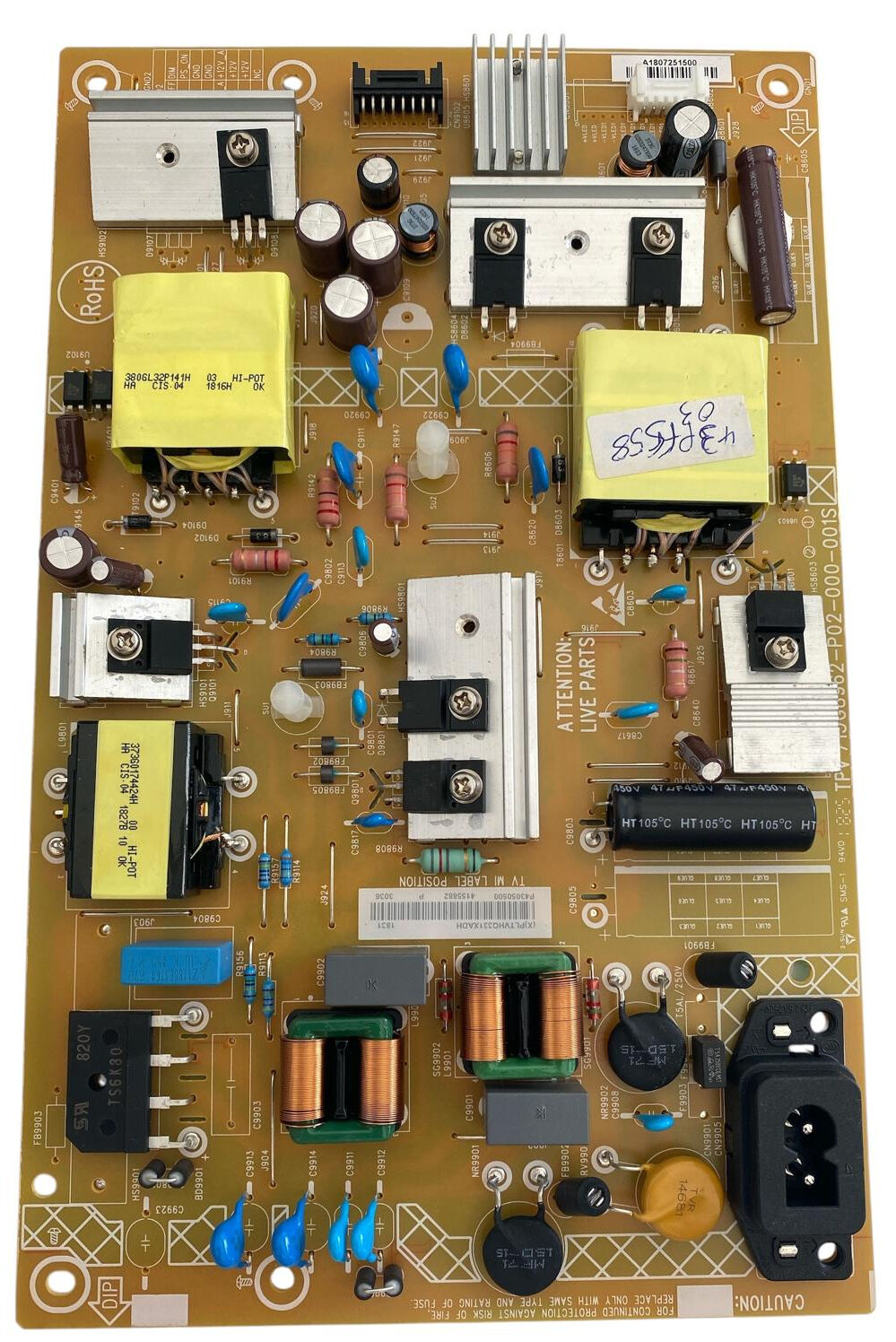

31aba697-96e4-4a08-aaa8-ef6d9d46f74c.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki 715G8962-P02-000-001S PCB kodunun, (X)PLTVHQ331XADH etiket tanımının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: TPV (Top Victory Investments / Philips için üretilmiştir)

• Uyumlu TV Modelleri: Philips 43PFS5803/62, 43PFS5823 vb. (43 inç Philips Smart TV serileri)

• PCB Şase Kodu: 715G8962-P02-000-001S

• TV MI Label Position / Kod: (X)PLTVHQ331XADH / P43050500 4155882 P 3036

• Çıkış Soketi Bilgisi (CN9101):

  • +12V / A+12V (Anakart ana besleme ve stand-by hattı)

  • PS_ON (Power switch tetikleme sinyali)

  • PF_DIM (Backlight parlaklık / dimmer kontrolü)

  • GND (Topraklama / şase hatları)

• LED Sürücü Çıkış Katı (CN9102 - 14-Pin Soket): Entegre LED Backlight Driver (+VLED, -VLED1, -VLED2 kanalları)

• Barkod Tanımı: 41807251500

• Ana Transformatörler:

  • 37360174424H HR CIS-04 1827B 10 OK HI-POT

  • 3806L32P141H HR CIS-04 1816H OK HI-POT

• Filtre Kondansatör Grubu:

  • Primer katında 450V 47µF HT (+105°C) serisi dikey yüksek voltaj kondansatörleri

  • Yüksek frekanslı filtresi için 820V TS6K80 doğrultucu köprü diyot grubu

• Giriş Koruması: T5AL / 250V Cam Sigorta, Varistör ve Çift Kathod EMI Filtre Koruması

• Tasarım Standartları: 94V0, RoHs Uyumlu, HI-POT OK

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Philips'in 5800 serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
