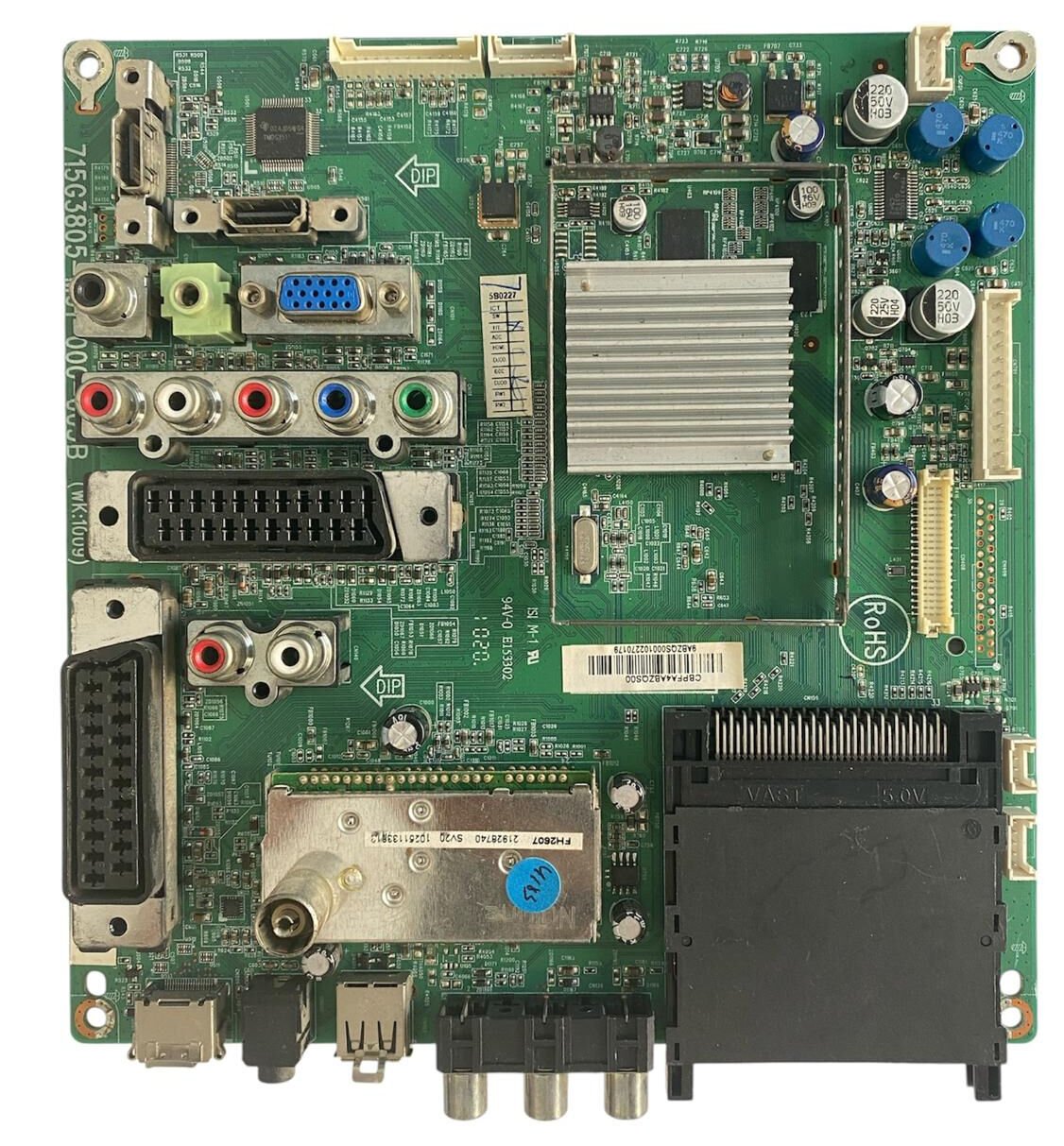

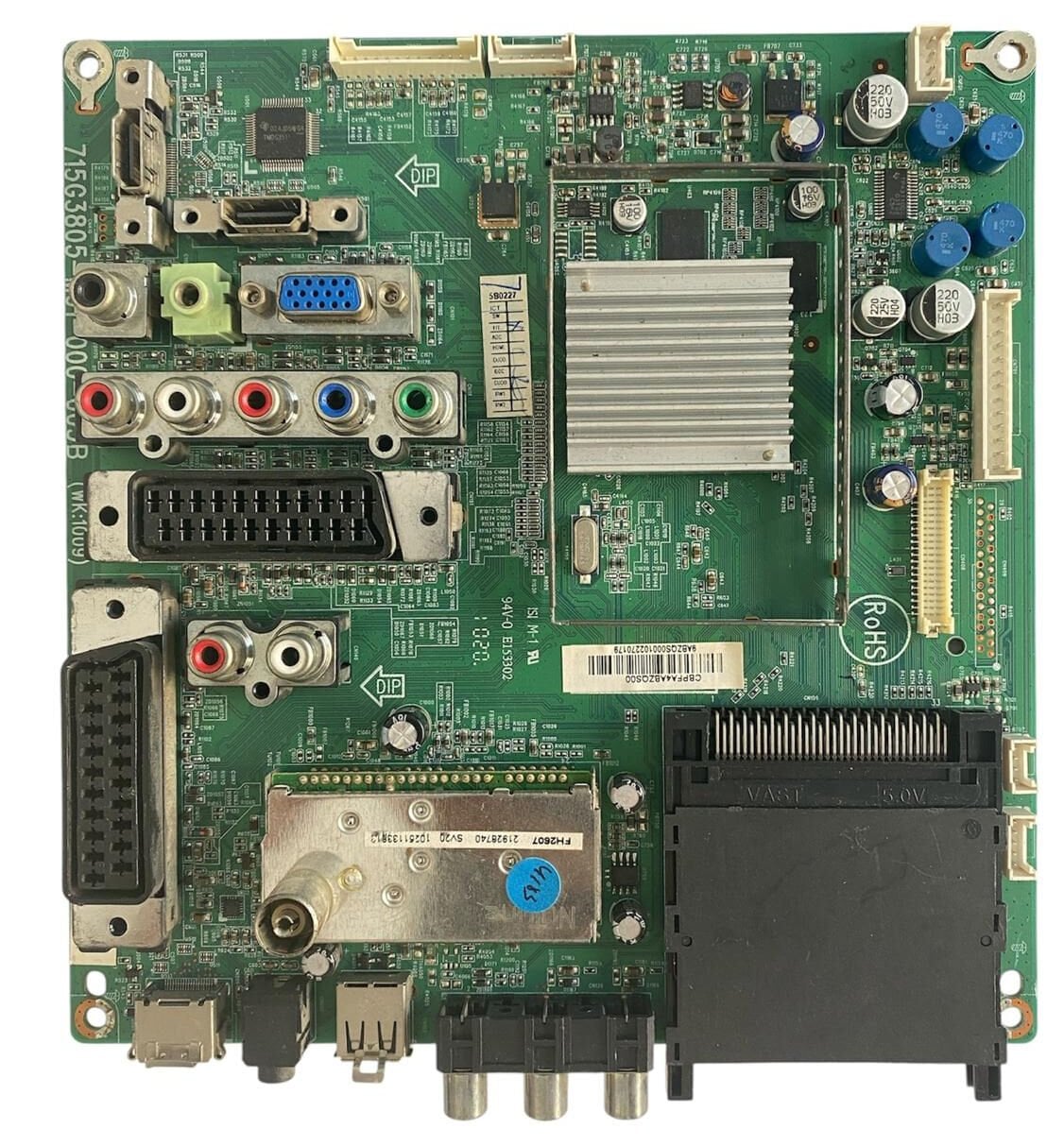

Philips 715G3805-M01-000-005B Orijinal TV Anakart Main Board

Fabrikasyon olarak 715G3805-M01-000-005B (WK:1009) şase koduna sahip, orijinal televizyon ana kartıdır (Main Board). Cihazın tüm dijital görüntü işleme süreçlerini, ses çıkış koordinasyonunu ve analog/dijital medya bağlantı portlarını üzerinde barındıran, laboratuvar ortamında test edilmiş orijinal temiz yedek parçadır. Üzerindeki dâhili beyaz barkod etiketinde CBPF44ABZQSOO ve 9A8ZDS0001022770179 spesifik üretim serileri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Görüntü İşlemci ve Soğutma Bloğu: Kartın sağ-orta düzleminde, ana BGA işlemciyi korumak amacıyla dikey kanallı, geniş yüzeyli mat gümüş alüminyum soğutucu blok yer almaktadır.

• Bağlantı Portları ve Medya Arayüzü: Sol yan panelde dikey yerleşimli HDMI girişi, VGA (PC) portu, PC audio ses jakı ve komponent renkli RCA (YPbPr) video girişleri bulunur. Kartın alt ve sol gövdesinde ise dikey konumlandırılmış çift Scart soketi, dâhili optik ses çıkışları ve USB/HDMI yan panel uzantı soket hatları mevcuttur.

• Tuner ve Modül Sinyal Katı: Alt-orta panelde analog ve karasal yayın sinyallerini filtreleyen, üzerinde FH2607 21928740 ve SV20 10251133912 yazılı döküm metal korumalı tuner bloğu yer alır. Sağ alt köşede ise dikey yerleşimli geniş Common Interface (CI+) dâhili modül slot yapısı konumlandırılmıştır.
