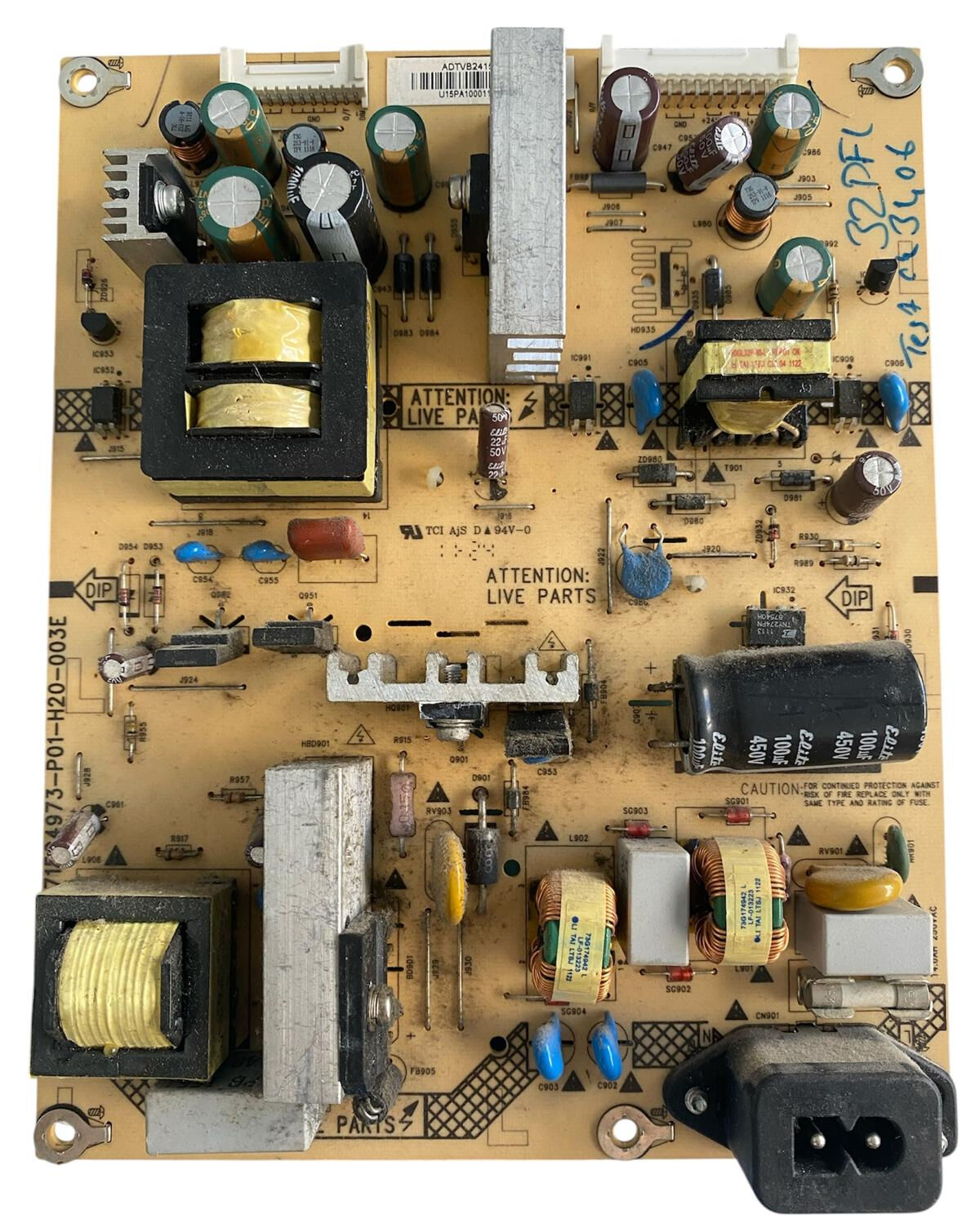

Philips 715G4973-P01-H20-003E Besleme Kartı Orijinal 32PFL3406 Power Board

Philips 32PFL3406 (özellikle 32PFL3406H/12) serisi LCD televizyon modellerinde kullanılan orijinal TPV üretimi, dâhili floresan (CCFL) inverter sürücü devresine sahip 715G4973-P01-H20-003E şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by 5V kontrol hatları, ana kartı besleyen düşük voltaj regüle çıkışları ve floresan aydınlatma grubunu tetikleyen yüksek voltaj inverter trafo hatları yük altında test cihazlarıyla tek tek kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış 715G4973-P01-H20-003E fabrikasyon PCB kodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ alt köşedeki dikey AC şebeke soketinden giren akım; mavi renkli disk tipi varistör (RV901), dikey yerleşimli cam sigorta, çift katlı sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Sol tarafta dikey alüminyum soğutucu bloğa bağlı köprü diyot doğrultucu katı şebekeyi temizleyerek sağ-orta bölümde yer alan 1 adet yatay Elite 450V 100µF yüksek voltaj ana filtre kondansatörüne aktarır.

• SMPS ve Sistem Besleme Devresi: Sağ üst kısımda yer alan 70GL32F-904-L kodlu ana SMPS trafosu ve altındaki PWM kontrol entegresi (TNY274PN) sistemin stand-by ve düşük voltaj regülasyonunu stabil bir şekilde yönetir.

• Entegre Floresan (CCFL) Sürücü Katı: Kartın sol-orta bölümünde yer alan büyük yapılı dikey yüksek voltaj trafosu ve bağlı olduğu MOSFET sürücü elemanları, LCD ekran floresan tüplerini (CCFL backlights) dengeli ve kayıpsız akımla besleyerek ekran aydınlatmasının kırpışmasız çalışmasını sağlar.
