Philips 715G5246-P01-000-002S Besleme Kartı – Orijinal Temiz Söküm Power Supply
Philips (TP Vision) ve AOC markalarının belirli segment LED televizyon modellerinde sistemin ana enerji dağıtım ve regülasyon merkezini oluşturan orijinal 715G5246-P01-000-002S şase kodlu güç besleme (Power Supply) kartıdır. TV anakartının gereksinim duyduğu stabil çalışma voltajlarını üreten bu kart, aynı zamanda panel içi aydınlatma sistemini (Backlight) korumalı akım döngüleriyle sürmek üzere tasarlanmıştır.

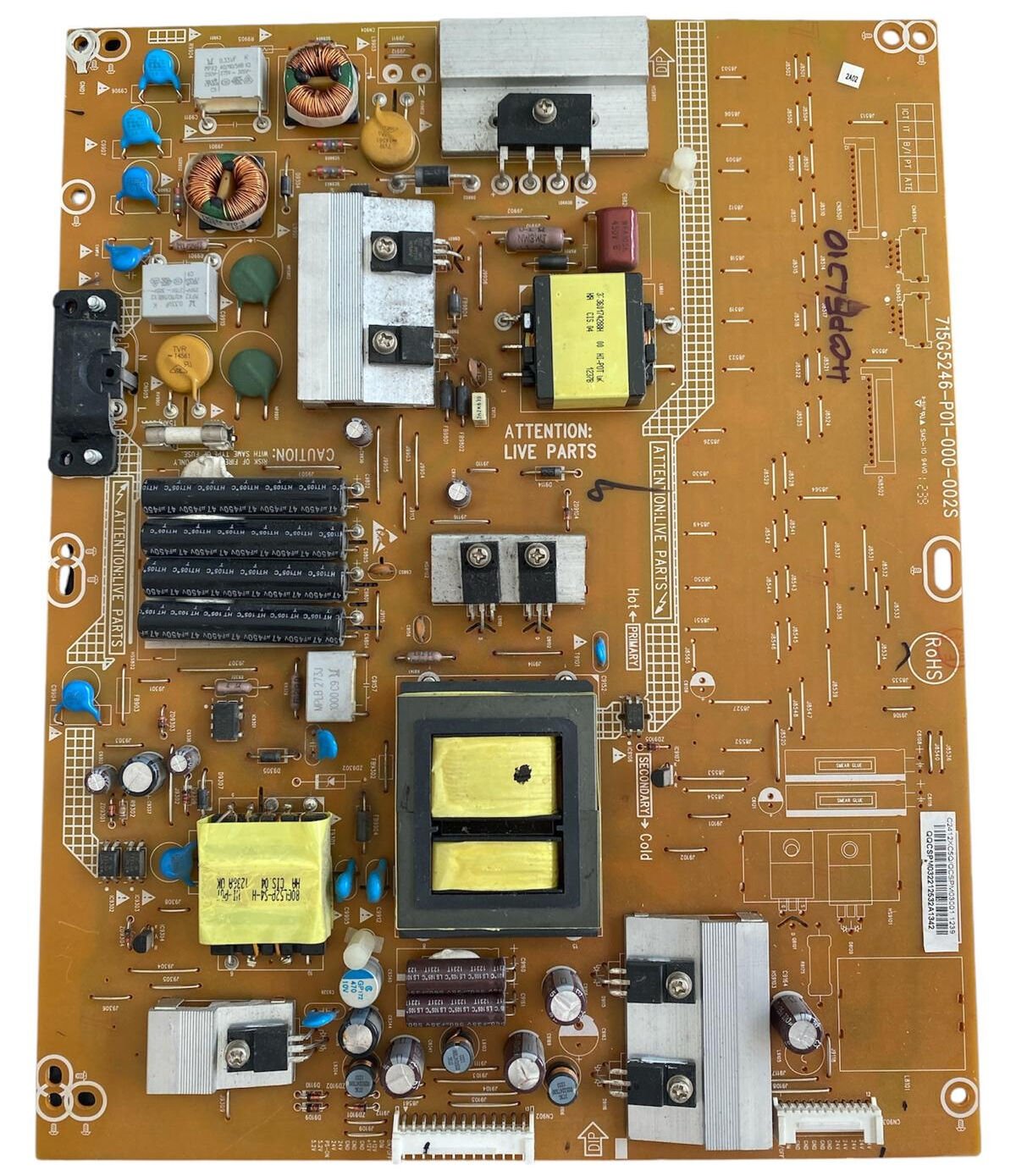

Kartın donanımsal yapısı incelendiğinde; sol üst kısımdaki primer (HOT) yüksek gerilim giriş katında şebeke gürültülerini sönümleyen EMI filtre bobinleri, mavi parazit kondansatörleri, koruyucu sigorta ve köprü diyot bileşenleri yer alır. Kartın ana regülasyonunu ve yüksek verimli voltaj dönüşümünü sağlayan 80GL52P-54-H ve 3130174288H kodlu fabrikasyon sargılı sarı izoleli switching trafoları merkez segmentte konumlandırılmıştır. Isı yönetimini optimize etmek amacıyla güç MOSFET'leri ve şotki diyotları, dikey kanallı mat gümüş renkli kalın alüminyum soğutucu bloklar (Heatsink) üzerine termal macun takviyesiyle güvenli şekilde monte edilmiştir. Kartın sağ tarafında yer alan boş hat izolasyon şeridinde kalıcı mavi mürekkeple "01CT9D01" şase kontrol ve barkod eşleştirme ibaresi el yazısı ile işlenmiştir. Alt panel şeridinde ise anakarta voltaj ve tetikleme komutlarını taşıyan geniş pinli ana güç soketi (CN902) yer almaktadır. Kartın tüm fabrikasyon kimliği, PCB üzerine dikey düzlemde beyaz harflerle 715G5246-P01-000-002S olarak basılmıştır.
