Philips 715G5246-P01-000-002S Besleme Kartı Orijinal TPV LED TV Power Board

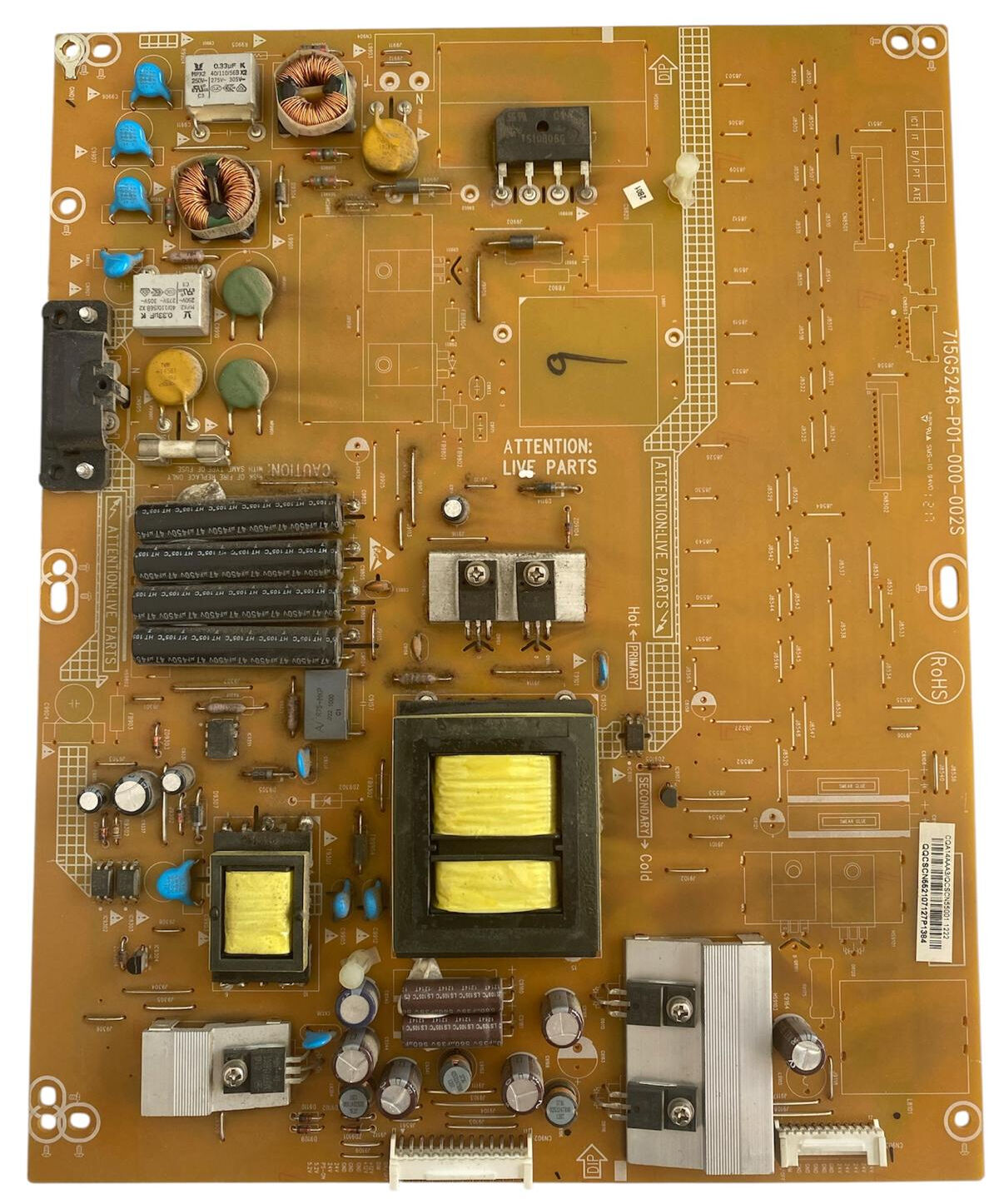

Philips ve AOC markalarının 32 inç (82 Ekran), 39 inç (99 Ekran) ve 42 inç (106 Ekran) Slim LED televizyon modellerinde ortak olarak kullanılan orijinal TPV üretimi 715G5246-P01-000-002S şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm regülasyon akımları ve panel içi LED barlarını süren dâhili yüksek voltaj LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal 715G5246-P01-000-002S fabrikasyon PCB kodlaması ve orijinal fabrika takip barkodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşedeki AC şebeke giriş katından giren akım; koruma sigortası, NTC, şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katının doğrulttuğu yüksek gerilim, sol taraftaki 4 adet yatay konumlandırılmış yüksek kaliteli 47µF 450V yüksek voltaj ana filtre kondansatörüne aktarır. Üst ve orta bölümlerde yer alan alüminyum soğutucu bloklar, primer katındaki PFC ve anahtarlama MOSFET'lerinin ısı dağılımını dengede tutar.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan büyük çiftli sarı şeritli ana güç trafosu ve sol alt kısımdaki standby trafosu, bağlı oldukları yüksek hızlı PWM kontrol entegreleriyle birlikte sistemin ihtiyaç duyduğu kararlı voltajları üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Alt grupta yer alan yüksek kaliteli elektrolitik filtre kondansatörleri ve soğutucu bloklara bağlı doğrultucu şotki diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Alt kenarda yer alan CN902 soketi üzerinden ana karta kararlı DC besleme voltajları iletilirken, üst-sağ alandaki konnektör grupları üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
