Philips 715G5246-P04-000-002S Besleme Kartı Orijinal LED TV Power Board

Philips ve AOC markalarının 42 inç ile 47 inç arasındaki Slim LED televizyon modellerinde yaygın olarak kullanılan orijinal TPV (Philips) üretimi 715G5246-P04-000-002S şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen regülasyon akımları ve panel arkasındaki LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal 715G5246-P04-000-002S fabrikasyon PCB kodlaması ve fabrika barkod etiketi yer almaktadır.

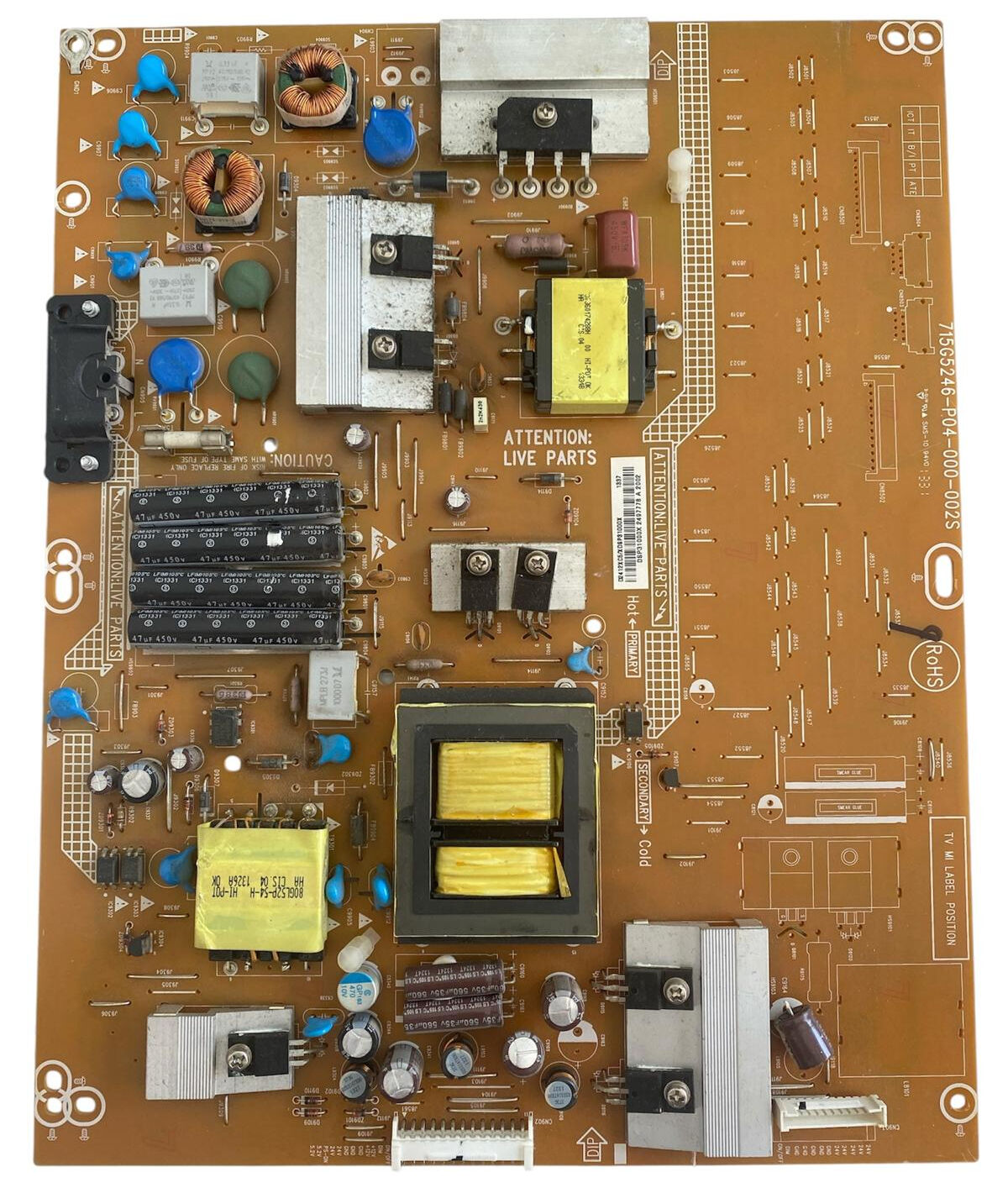

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşedeki AC şebeke giriş katından giren akım; dikey sigorta, koruma varistörü, çift sargılı EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu katı şebekeyi temizleyerek sol taraftaki 4 adet yatay konumlandırılmış 47µF 450V yüksek voltaj ana filtre kondansatörüne aktarır. Üst ve orta bölümlerde yer alan alüminyum soğutucu bloklar, primer katındaki PFC ve anahtarlama MOSFET'lerinin ısı dağılımını mükemmel şekilde sağlar.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan büyük 715G5246 ana güç trafoları ve sol alt kısımdaki 80GL52P-54-H standby trafosu, bağlı oldukları yüksek hızlı PWM kontrol entegreleriyle birlikte sistemin ihtiyaç duyduğu regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Alt grupta yer alan zengin elektrolitik filtre kondansatörleri ve soğutucu bloklara bağlı doğrultucu şotki diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Alt kenarda yer alan CN902 ve CN901 soketleri üzerinden ana karta ve panel içi LED barlara (Backlight) regüleli temiz DC akım dağıtımı gerçekleştirilir.
