Philips 715G6094-M0I-000-004K Ana Kart Orijinal 40PFK4309 LED TV Mainboard

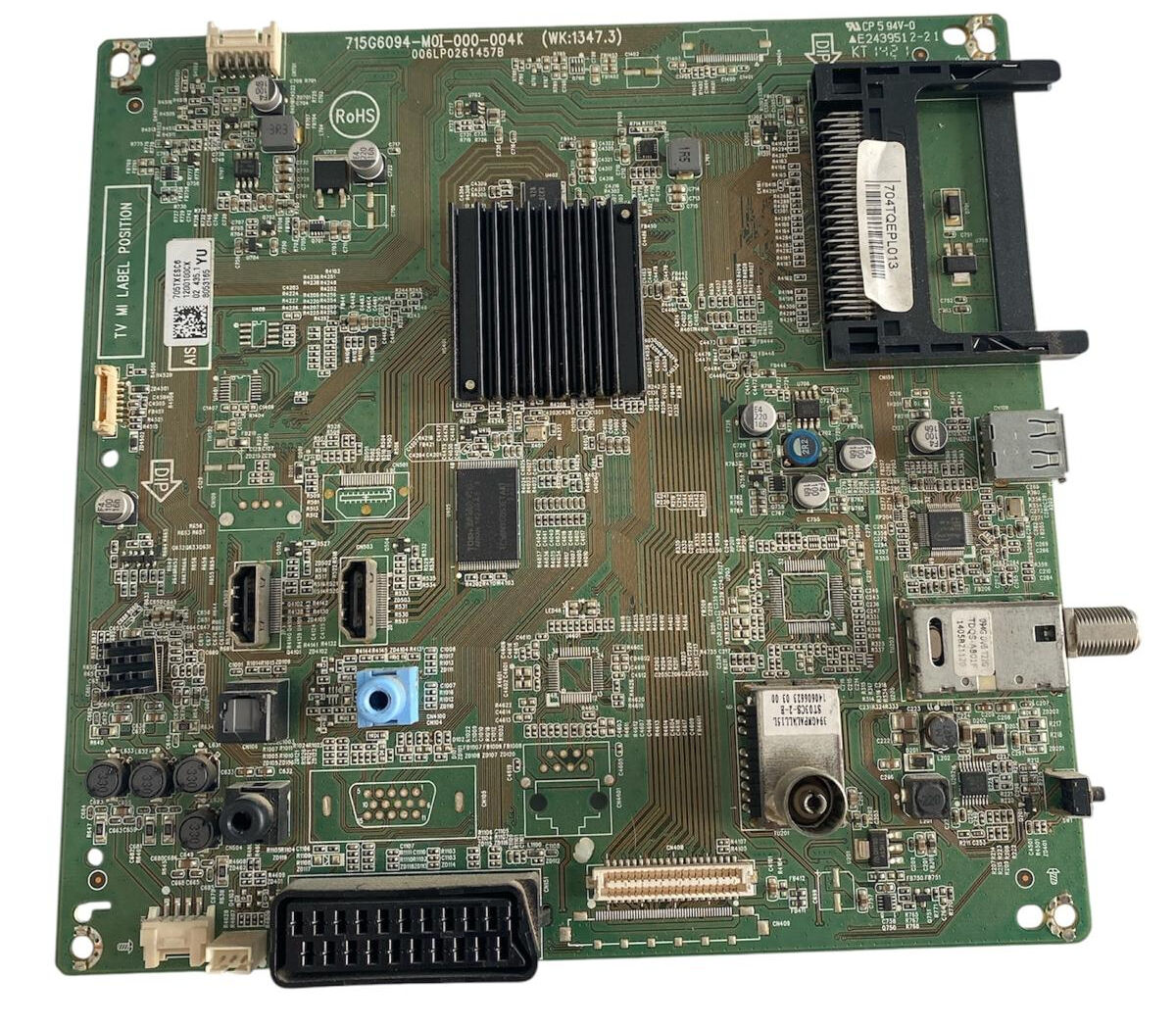

Philips markasının 40PFK4309/12 başta olmak üzere 32 inç (82 Ekran), 40 inç (102 Ekran) ve 42 inç (106 Ekran) dâhili uydulu Slim LED televizyon modellerinde kullanılan orijinal 715G6094-M0I-000-004K şase kodlu televizyon ana kartıdır (Mainboard). Teknik servis laboratuvarımızda HDMI giriş kaynakları, dâhilî Tuner uydu arama kararlılığı, ses çıkış regülatörleri ve ekrana görüntü taşıyan LVDS hatları test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 715G6094-M0I-000-004K (WK:1347.3) kodu ve 006LP0261457B seri numarası fabrikasyon baskı olarak yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Isı Tahliyesi: Kartın tam merkezinde, Philips'in Pixel Plus HD görüntü işleme motorunu ve sistem komutlarını yöneten yüksek performanslı ana işlemci yongası ve üzerinde stabil çalışmayı sağlayan siyah eloksallı kare alüminyum soğutucu blok yer alır.

• Bellek ve Yazılım Katı: Soğutucunun hemen altında veri aktarım akışını sağlayan yüksek kaliteli yatay DDR RAM bellek yongası yer almaktadır. Cihazın açılış logolarını ve kanal hafıza bilgilerini tutan kararlı EEPROM entegre grupları işlemci çevresine profesyonelce konumlandırılmıştır.

• Giriş/Çıkış Arayüzü (I/O Portları): Üzerinde dâhili HD uydu alıcısı (DVB-S2/T/C) için çift dikey metal korumalı Tuner bloğu, 2 adet HDMI girişi, 1 adet dikey USB portu, mavi gövdeli kulaklık/ses çıkış jakı, analog VGA bağlantısı ve alt kısımda geniş yapılı siyah Scart girişi yer alır. Sağ üst köşede ise 704TQEPL013 barkodlu dikey CI modül kart yuvası mevcuttur.
