Philips 715G6338-P02-000-002S Besleme Kartı Orijinal A0TVD1213AC1 47PFK6309/12 47 inç 55 inç Power Board

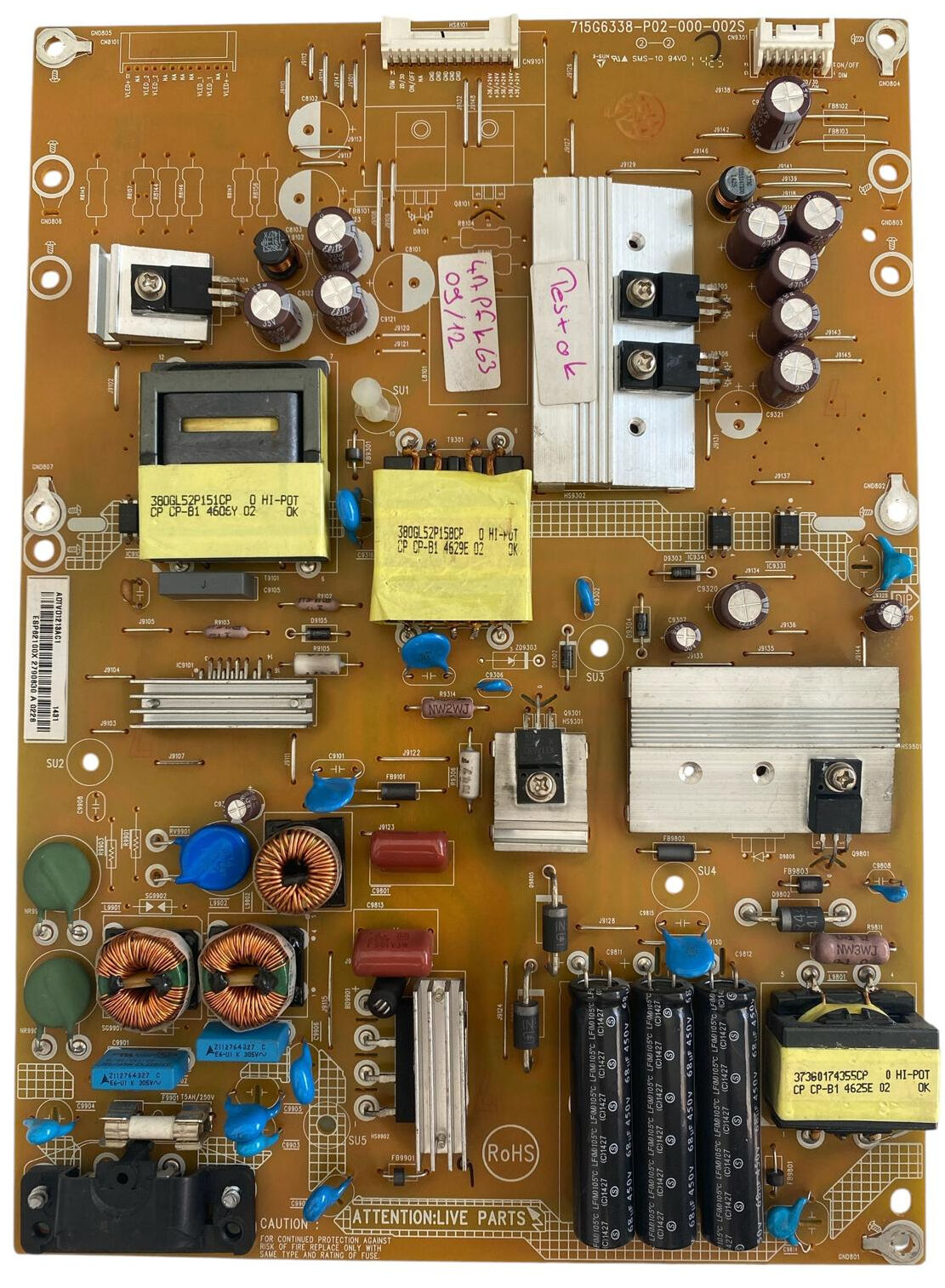

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips markasının 47 inç ve 55 inç LED TV modellerinde (başta Philips 47PFK6309/12, 47PFT6309/12, 47PFK6549, 47PFK6559, 55PFK6309 serileri olmak üzere) kullanılan orijinal TPV üretimi 715G6338-P02-000-002S (Seri Kodu: A0TVD1213AC1 / PLTVDU381XAB7) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları (12V, 24V) ve panel içi LED barları süren yüksek voltaj çıkış hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kartın sağ üst köşesinde ipek baskı ile 715G6338-P02-000-002S şase kodu açıkça okunmaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC şebeke giriş katından giren akım; T5AH/250V cam koruma sigortası, NTC termistörler, çift toroidal EMI filtre bobinleri ve X2/Y2 koruma kondansatörleri ile süzülür. Doğrultucu katından geçen akım, dikey konumlandırılmış 3 adet yüksek kaliteli LFM 450V 68µF (105°C) yüksek voltaj ana filtre kondansatör grubuna aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): 380GL52P158CP ve 3736017435SCP trafo blokları, alüminyum soğutuculara monte edilmiş MOSFET/diyot grupları ile anakart ve ses katı için gerekli olan kararlı DC gerilimleri üretir.

• Dâhili LED Sürücü Katı: Kartın sol üst katında yer alan dâhili LED sürücü trafosu (380GL52P151CP), kontrol entegreleri ve yüksek voltaj kondansatörleri, ekran arka aydınlatmasını sürmek için CN8101 soketi üzerinden kararlı voltaj gerilimi sağlar.
