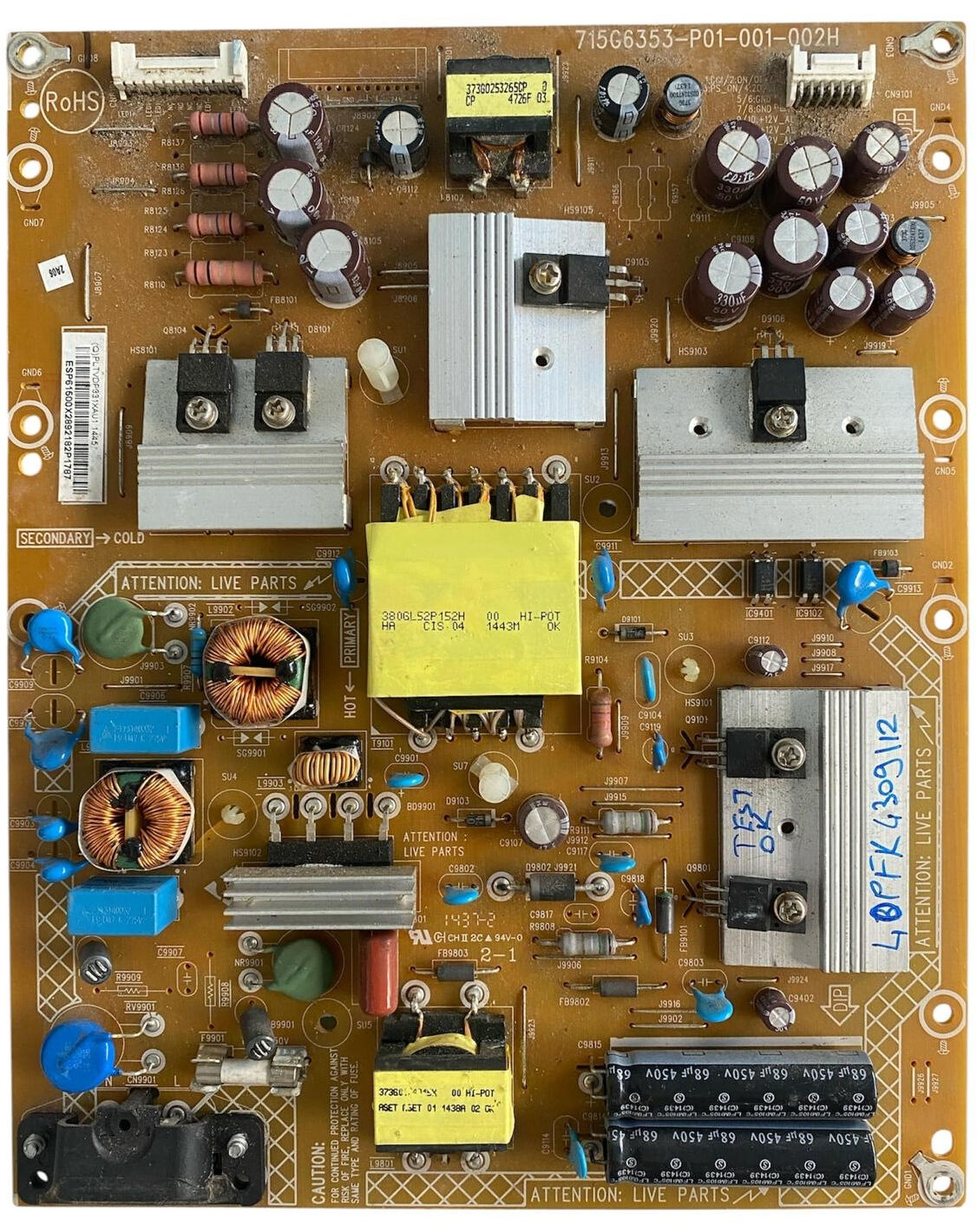

Philips 715G6353-P01-001-002H Besleme Kartı Orijinal 40PFK4309/12 Power Board
Philips 40PFK4309/12 başta olmak üzere Philips’in 40 inç (102 Ekran) Slim LED televizyon serilerinde kullanılan orijinal TPV üretimi 715G6353-P01-001-002H şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart regülasyon voltajları, stand-by devresi akım kararlılığı ve arka aydınlatma LED barlarını besleyen yüksek voltaj LED sürücü (inverter) çıkışları yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 715G6353-P01-001-002H fabrikasyon şase baskısı ve (Q)FLTVCP331XAU1 ürün kodunu içeren orijinal fabrika barkod etiketleri yer almaktadır.
Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Giriş Koruma ve Primer Katı (HOT Bölgesi): Sol alt köşedeki şebeke soketinden giren AC akımı; dikey yerleşimli cam sigorta, mavi renkli varistör (RV9901), disk tipi filtre kondansatörleri ve çift katlı şebeke EMI filtre bobinleriyle süzülür. Sağ alt köşedeki soğutucu bloğa bağlı güçlü köprü diyot doğrultucu katı şebekeyi temizleyerek hemen yanındaki 2 adet yatay yerleşimli 450V 68µF yüksek voltaj ana filtre kondansatörüne aktarır.
-
Anahtarlama ve Güç Yönetimi: Kartın alt-orta kısmında bulunan sarı şeritli
373G01kodlu primer trafosu ve merkezindeki büyük sarı380GL52P152Hkodlu yüksek frekanslı ana SMPS trafosu, bağlı oldukları dikey alüminyum soğutuculu MOSFET anahtarlama elemanlarıyla birlikte sistem için gerekli olan regüleli gerilimleri üretir. -
Sekonder ve LED Sürücü Çıkış Katı (COlD Bölgesi): Kartın sol ve üst-sağ kısımlarında yer alan dikey alüminyum soğutucu bloklar, sekonder katındaki hızlı doğrultucu şotki diyotlarını soğutur. Sağ üst kısımdaki elektrolitik kondansatör grupları çıkış voltajlarını filtreleyerek üst kenardaki soket grupları üzerinden ana karta stabil DC besleme sağlarken, sol üst köşedeki soket üzerinden ise panel içi LED aydınlatma barlarına (Backlight) regüleli yüksek DC gerilim dağıtır.
