Philips 715G6661-P01-000-002H Besleme Kartı Orijinal TPV LED TV Power Board

Philips ve AOC başta olmak üzere çeşitli markaların Slim LED televizyon modellerinde yaygın olarak kullanılan orijinal TPV üretimi 715G6661-P01-000-002H şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen regülasyon akımları (12V ve ses devreleri beslemeleri) ile panel arkasındaki arka aydınlatma (LED bar) voltaj çıkışları yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde üst orta kısımda konumlandırılmış orijinal 715G6661-P01-000-002H ve TPV fabrikasyon PCB kodlaması ve orijinal fabrika takip etiketleri yer almaktadır.

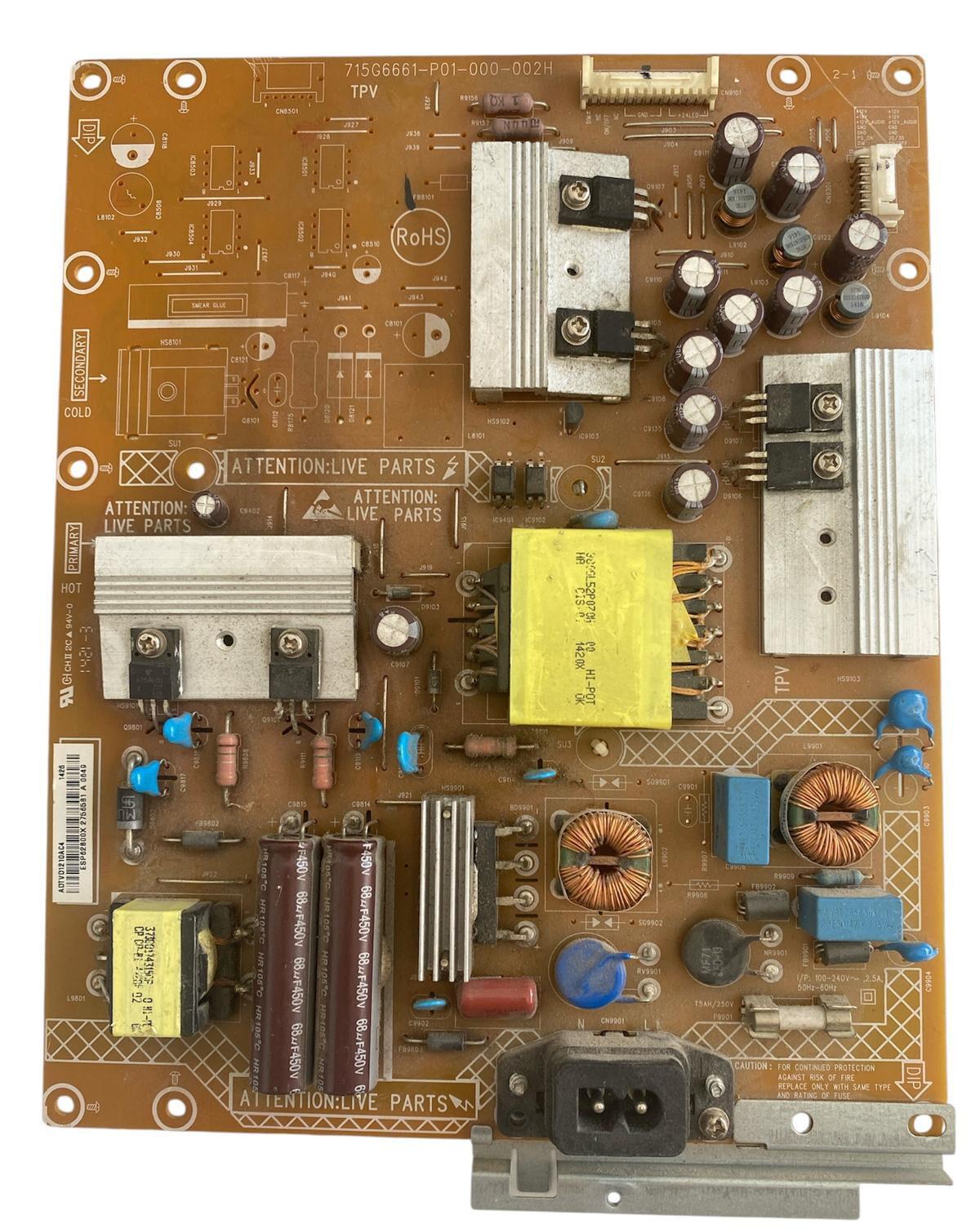

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ alt köşedeki AC şebeke giriş soketinden giren akım; koruma sigortası, NTC, mavi renkli yüksek voltaj filtre kondansatörleri, şebeke EMI filtre bobinleri ve mavi kutupsuz MKP dalga bastırma kondansatörleri ile süzülür. Köprü diyot doğrultucu katının doğrulttuğu yüksek gerilim, kartın sol alt tarafında yer alan 2 adet dikey konumlandırılmış yüksek kaliteli 450V 68µF yüksek voltaj ana filtre kondansatörüne aktarılır. Sol ve üst kısımdaki alüminyum soğutucu bloklar, primer katındaki PFC ve anahtarlama MOSFET'lerinin ısı dağılımını güvenli sınırlar içinde tutar.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan yatay sarı kapaklı 380GL52P070H ana güç trafosu ve sol alt kısımdaki 373G014315GP dikey standby trafosu, bağlı oldukları entegrelerle birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ tarafta yer alan geniş alüminyum soğutucu blok, sekonder çıkışındaki yüksek hızlı doğrultucu şotki diyotlarının ısısını verimli bir şekilde uzaklaştırır. Üst ve sağ gruptaki elektrolitik filtre kondansatörleri gerilimleri süzerek kararlı hale getirir. Sağ üstteki CN9301 soketi üzerinden ana karta kararlı DC besleme voltajları iletilirken, üst kenardaki CN9101 konnektör grubu üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
