Philips 715G6677-P02-001-002H Besleme Kartı – Orijinal LED TV Çıkma Power Supply (FSP430402)
Başta Philips’in çok tutulan ince kasa LED televizyon modelleri olmak üzere, TPV şasisine sahip AOC ve benzeri birçok yeni nesil televizyon serisinde kullanılan, 715G6677-P02-001-002H parça numaralı orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen alternatif akımı, cihazın ana kartı ve özellikle yüksek voltaj gerektiren panel içi LED aydınlatma (Backlight) barları için ihtiyaç duyulan farklı kademelerdeki regüleli DC akım değerlerine dönüştüren yüksek kararlılıklı bir güç modülüdür. Kahverengi kalın PCB mimarisi üzerine inşa edilmiştir.

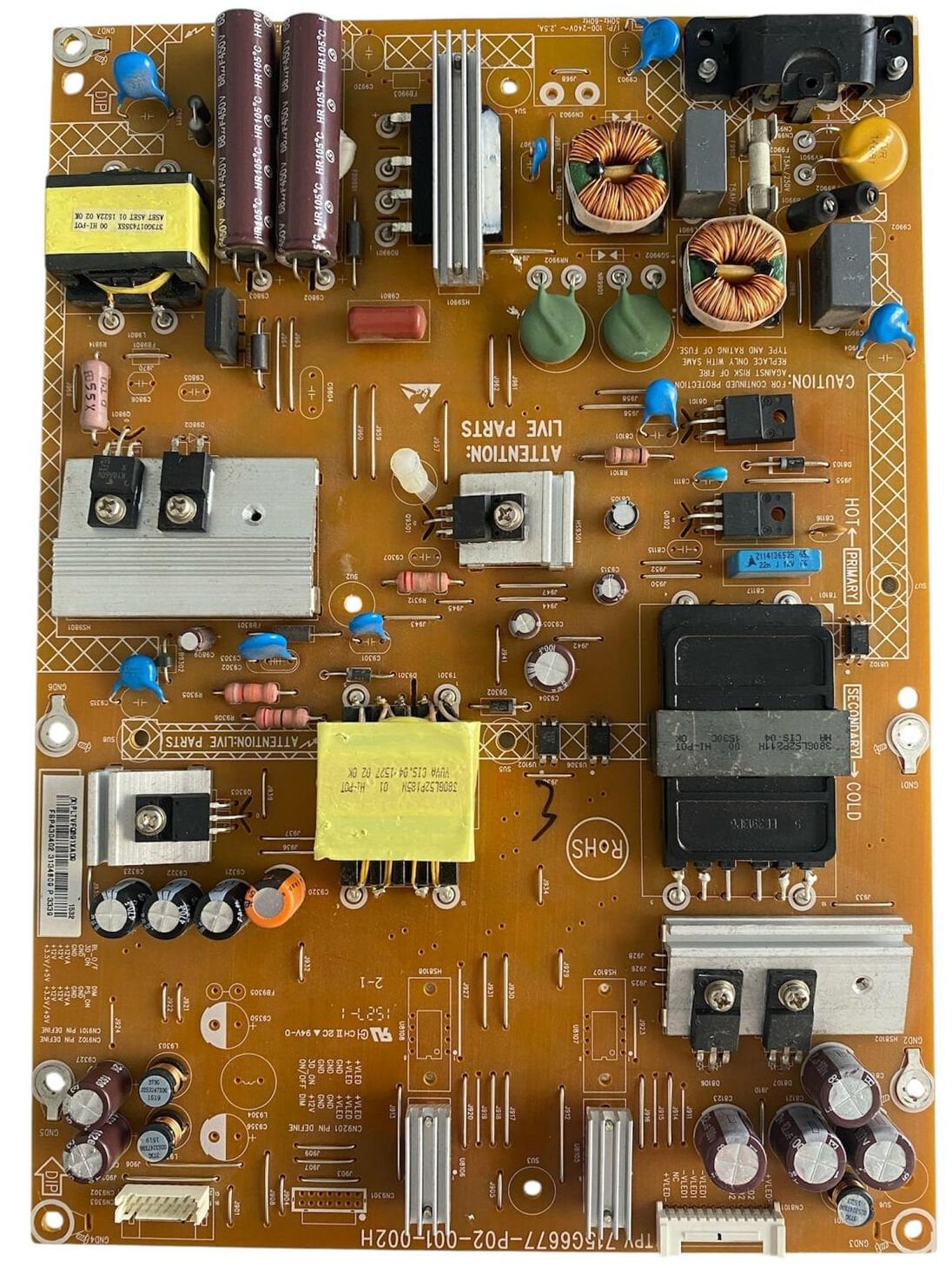

Kartın teknik devre anatomisi incelendiğinde; üst kısımdaki primer (HOT) katmanında şebeke parazitlerini süzen çift sargılı EMI filtre bobinleri, koruma sigortası, disk varistörler ve yüksek voltajı doğrultan köprü diyot hattı yer alır. Bu katmanda $105^\circ\text{C}$ sıcaklık dayanımına sahip 3 adet yan yana konumlandırılmış dikey koyu kırmızı renkli yüksek voltaj filtre kondansatör grubu göze çarpmaktadır. Sistem merkezinde, voltaj regülasyonunu üstlenen 380GL52P185M 01 HI-POT ve 380GL52P211H teknik kodlu iki adet izole trafo modülü ile ısı dağılımı sağlayan 3 farklı noktada konumlandırılmış alüminyum soğutucu bloklar yer almaktadır. Sol alt kenarda parça takibi sağlayan (X)PLTVF6091XAD0 ve FSP430402 / 3134908P3339 teknik verilerini barındıran fabrikasyon barkod etiketi bulunmaktadır.
