Philips 715G7734-P01-005-002H Besleme Kartı Orijinal 32PFS4132/12 Power Board

Philips 32PFS4132/12 modeli başta olmak üzere Philips’in 32 inç (82 Ekran) Slim LED televizyon serilerinde kullanılan orijinal TPV üretimi 715G7734-P01-005-002H şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart regülasyon voltajları, stand-by devresi akım kararlılığı ve arka aydınlatma LED barlarını besleyen yüksek voltaj LED sürücü (inverter) çıkışları yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 715G7734-P01-005-002H fabrikasyon şase baskısı ve (W)PLTVGL241XAB2 ürün kodunu içeren orijinal fabrika barkod etiketleri yer almaktadır.

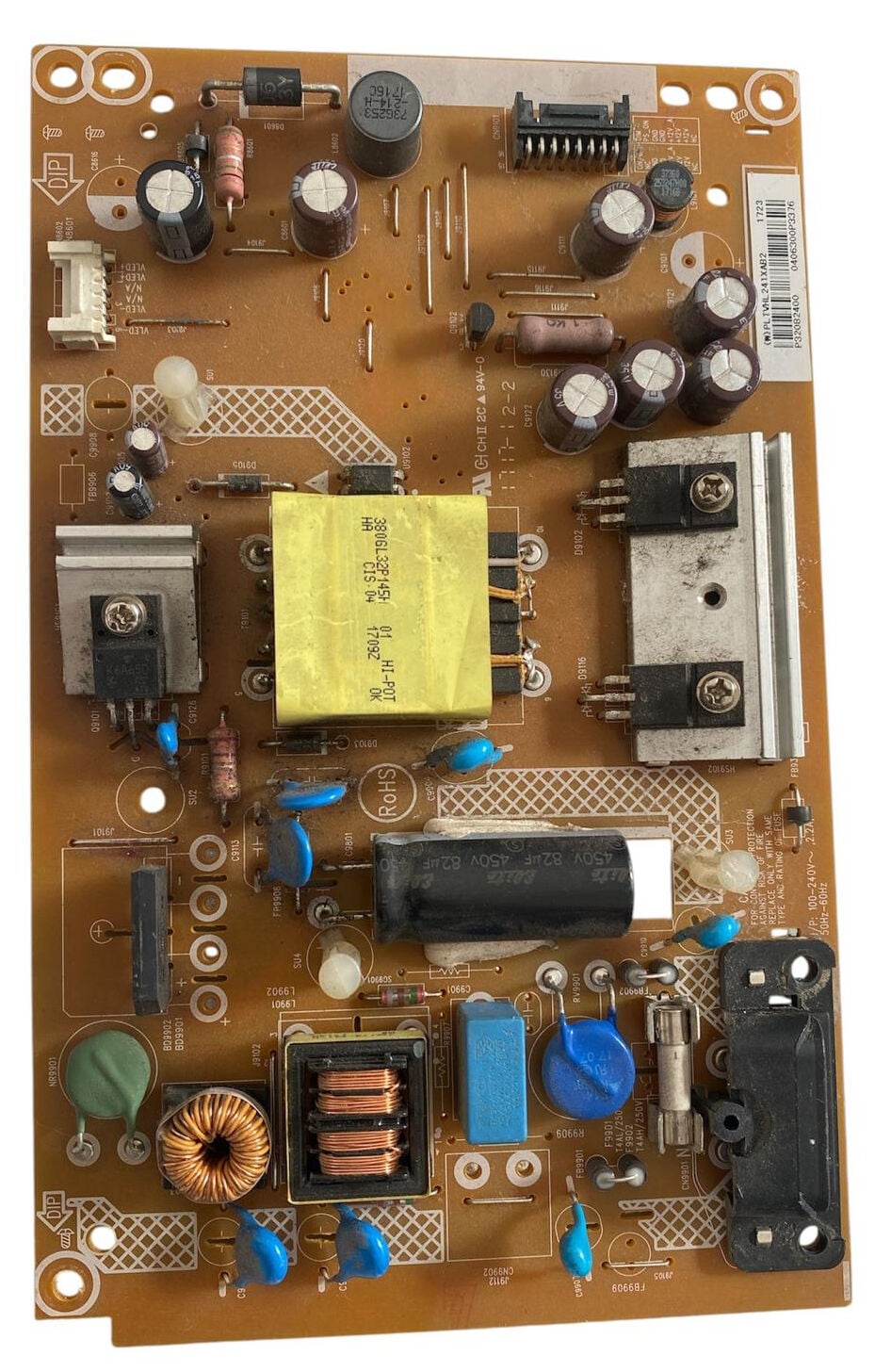

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Koruma ve Primer Katı (HOT Bölgesi): Sağ alt köşedeki siyah şebeke soketinden giren AC 100-240V~ akımı; dikey cam sigorta, mavi renkli varistör (RV9901), mavi disk tipi koruma kondansatörleri ve çift sargılı EMI filtre bobin katıyla süzülür. Güçlü köprü diyot doğrultucu katı, şebekeyi temizleyerek tam ortada bulunan 1 adet yatay yerleşimli Elite 450V 82µF yüksek voltaj ana filtre kondansatörüne aktarır.

• Anahtarlama ve Güç Yönetimi: Sol tarafta dikey gri alüminyum soğutucu bloğa bağlı güçlü PWM anahtarlama MOSFET yongası (Q9101), kartın merkezindeki sarı renkli 380GL32P145H kodlu yüksek frekanslı SMPS trafosunu sürerek sistem için gerekli olan regüleli gerilimleri üretir.

• Sekonder ve LED Sürücü Çıkış Katı (COLD Bölgesi): Sağ tarafta yer alan geniş dikey alüminyum soğutucu blok, sekonder katındaki yüksek hızlı doğrultucu şotki diyotlarını soğutur. Üst kısımda yer alan elektrolitik kondansatör grupları çıkış voltajlarını filtreleyerek üst-orta kısımdaki CN9101 soketi üzerinden ana karta, sol üst köşedeki CN9103 soketi üzerinden ise panel içi LED aydınlatma barlarına (Backlight) kararlı DC akım dağıtır.
