Philips 715G9324-P02-001-003M Besleme Kartı Orijinal 50PUS6703 43PUS6503 55PUS6703 Power Board

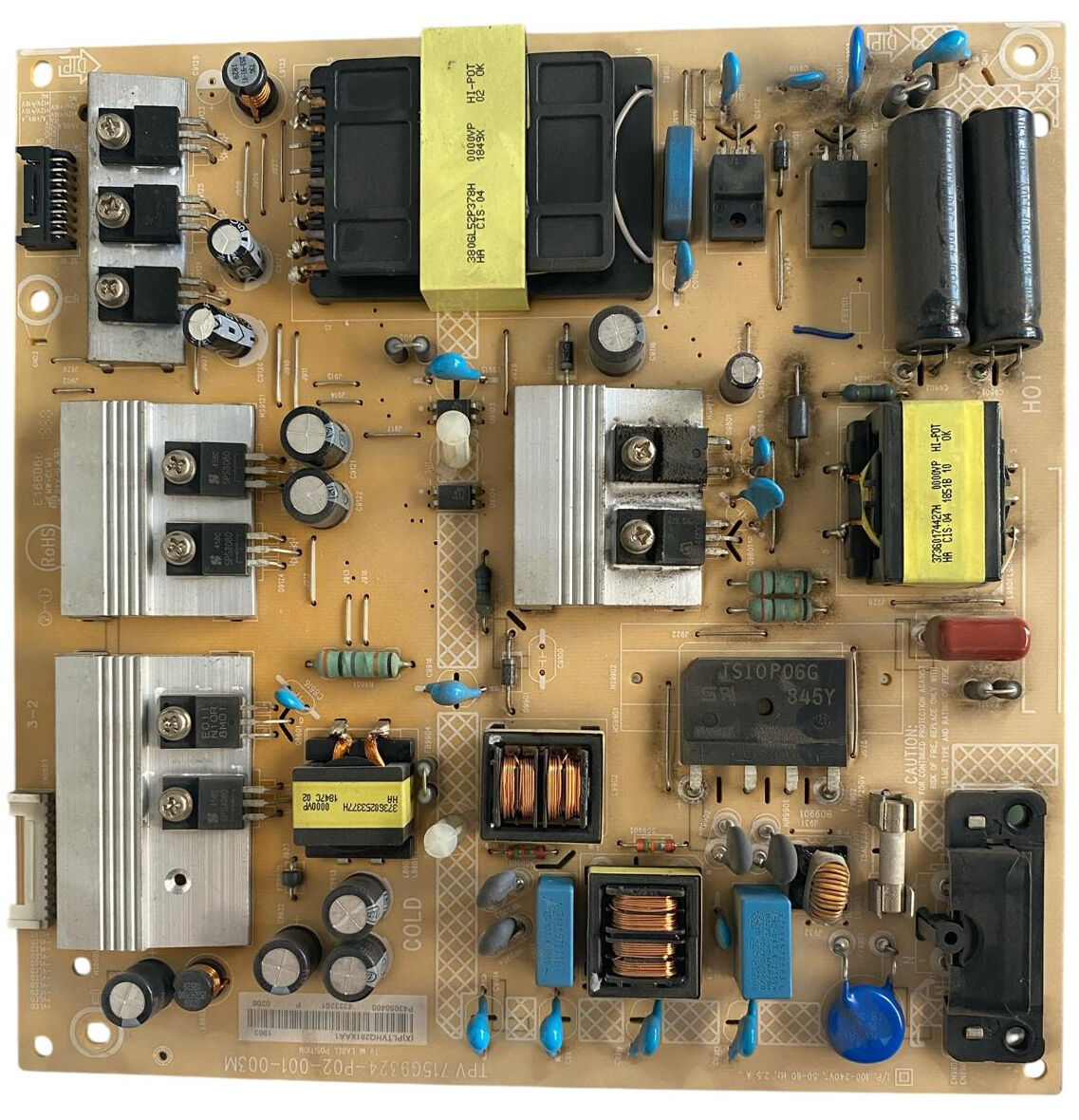

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips markasının 50 inç, 55 inç ve 65 inç Ultra HD 4K Smart LED TV modellerinde (başta 50PUS6703, 50PUS6523, 55PUS6703, 55PUS6523, 65PUS6703, 65PUS6503 serileri olmak üzere) kullanılan orijinal TPV üretimi 715G9324-P02-001-003M (Etiket Kodu: PLTVHQ281XAA1) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol alt tarafta ipek baskı ile TPV 715G9324-P02-001-003M tescili ve orijinal fabrika etiketinde PLTVHQ281XAA1 takip kodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): AC şebeke giriş katından giren akım; seramik koruma sigortası, TS10P06G doğrultucu köprü diyot, dikey yerleşimli çift sargılı toroidal EMI filtre bobinleri, mavi kutupsuz filtre kondansatörleri ve varistör/NTC korumaları ile süzülür. Doğrultucu katından geçen akım, dikey konumlandırılmış yüksek kaliteli 2 adet paralel bağlı yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın üst-orta katmanında yer alan 380GL52P378H ana güç trafosu ile 37360174427H yardımcı trafo; dikey alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ve PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sol taraftaki alüminyum soğutucu bloklara monte edilmiş doğrultucu diyotlar, yüksek voltajlı elektrolitik filtre kondansatörleri ve dâhili LED sürücü devresi ile desteklenerek ana karta kararlı DC besleme voltajlarını, panel içi LED barlara ise yüksek kararlılıkta aydınlatma gerilimini iletir.
